Дизельный электроагрегат АД 30 (30 кВт) ММЗ Д-246.1, ММЗ Д-243, Baudouin 4M06G44/5, Yangdong Y4100D
Цена от 450 000 руб с НДС

Дизельная электростанция 30 кВт, АД-30, АД-30С-Т400, АД-30С-Т400-1Р, АД-30С-Т400-2Р, завод-производитель и поставщик дизельных электростанций 30 кВт модели АД-30 Дизель-Систем, контейнеров для электростанций, систем автоматики, двигатель ММЗ Минский Моторный Завод, напряжение 400 В, основная мощность 30 кВт / 37.5 кВА, резервная мощность 33 кВт / 41.2 кВА. Производство и поставка дизель-генераторов 30 кВт (АД-30), передвижных и контейнерных электростанций 20 кВт (АД-30), типы электростанций ДЭС 30 (ДГУ 30)

АД 30 Дизельная электростанция 30 кВт, АД-30, АД-30С-Т400, АД-30С-Т400-1Р, АД-30С-Т400-2Р, завод-производитель и поставщик дизельных электростанций 30 кВт модели АД-30 Дизель-Систем, контейнеров для электростанций, систем автоматики, двигатель ММЗ Минский Моторный Завод, напряжение 400 В, основная мощность 30 кВт / 37.5 кВА, резервная мощность 33 кВт / 41.2 кВА. Производство и поставка дизель-генераторов 30 кВт (АД-30), передвижных и контейнерных электростанций 20 кВт (АД-30), типы электростанций ДЭС 30 (ДГУ 30)
Одиночная работа в параллель с сетью, групповая параллельная работа, групповая параллельная работа в параллель с сетью, капотное исполнение, блочно-контейнерное исполнение, передвижные на шасси прицепа, доставка и пусконаладочные работы выполняются по желанию заказчика.

Технические характеристики АД 30

Параметр Значение
Модель производителяАД-30С-Т400-Р
Двигатель дизельный (ДВС)ММЗ Д 246.1, ММЗ Д-243, Baudouin 4M06G44/5, Yangdong Y4100D
Генератор синхронный (альтернатор)LSA 43.2 S15, Leroy Somer, БГ-30-4, БГО-30, EvoTec TCU188E
Номинальная мощность30 кВт / 37,5 кВА
Резервная мощность 33 кВт / 41,2 кВА
Тип охлаждениярадиаторный
Номинальное напряжение В400
Номинальная частота Гц50
Номинальный коэффициент мощности0.8
Номинальный ток А54
Частота вращения вала двигателя, об/мин1500
Заправочная ёмкость системы топливопитания (л)500
Заправочная ёмкость системы охлаждения (л)17
Заправочная ёмкость системы смазки (л)12
Расход топлива при 100 % нагрузки л/ч (210 г/кВт.ч)8,8
Удельный расход масла (% от расхода топлива)0,4
Минимальная температура запуска без подогрева (С)-10
Ресурс до капитального ремонта (м/ч)25 000
Рекомендуемый тип масла ДВСМ-10ДМ
Техническое обслуживание:Периодичность ТО:
Ежедневное техническое обслуживание (ЕО)Один раз в сутки по окончании суточной работы
Техническое обслуживание по окончании периода обкатки (ТО-0)После первых 50 часов работы двигателя
Первое техническое обслуживание (ТО-1)Через каждые 250 часов работы двигателя
Второе техническое обслуживание (ТО-2)Через каждые 500 часов работы двигателя
Сезонное техническое обслуживание (СО)Проводится два раза в год при переходе с летней эксплуатации на зимнюю и с зимней на летнюю
Системы автоматического управления ДГУ (ДЭС):Шкафы управления:
1-й степени автоматизации: Ручной запуск - управления на базе контроллера ComAp MRS 11/16АД 30.1, ЩАУ-30.1
2-й степени автоматизации: Автозапуск АВР - управления на базе контроллера ComAp AMF 20/25АД 30.2, ЩАУ-30.2, АВР
3-й степени автоматизации: Системой параллельной работы и автоматической дозаправки топливомАД 30.3, ЩАУ-30.3
С дистанционным запуском по сухому контакту Система Старт/Стоп
Система дистанционного мониторинга и управления электроагрегатом (витая пара)RS-485, RS-232
Щит ВРУ (по схеме заказчика)Вводно-распределительное устройство
Габаритные размеры (мм):Длина х Ширина х Высота
Габариты открытой (ДхШхВ) мм1860 х 885 х 1550
Вес открытой, кг980
Габариты в капоте (ДхШхВ) мм2115 х 1050 х 1520
Вес в капоте, кг1090
Габариты в контейнере (ДхШхВ) мм3000 х 2350 х 2500
Вес в контейнере, кг2500
Доставкапо России и стран ЕАЭС
Экспорт товарана условиях INCOTERMS 2010

Скачать документацию на АД 30

Инструкция руководство по эксплуатации АД-30 ММЗ Д-246
Инструкция руководство по эксплуатации контроллера InteliLite NT AMF 25 «ComAp» (тип щита АД-30.2, ЩАУ-30.2, ЩСУ-30.2)
Опросный лист на изготовление дизельной электростанции ДЭС 30 (АД 30) ДГУ 30
Инструкция руководство по эксплуатации контроллера InteliLite NT IL-NT MRS 10,11,15,16 unit «ComAp» (тип щита АД-30.1, ЩАУ-30.1, ЩСУ-30.1)
Схема АВР ДЭС-30 (АД-30) ДГУ-30 2-степени автоматизации с электронным регулятором оборотов двигателя
Схема АВР ДЭС-30 (АД-30) ДГУ-30 контейнерного типа
Цена АД 30 различных вариантов исполнения
Модель Исполнение Цена с
НДС 20%
АД30С-Т400-1Р
на раме ручной запуск 450 000
АД30С-Т400-2Р
на раме автозапуск (АВР) 550 000
АД30С-Т400-1РП
капот ручной запуск 535 000
АД30С-Т400-2РП
кожух автозапуск (АВР) 715 000
АД30С-Т400-1РН
контейнер ручной запуск 900 000
АД30С-Т400-2РН
контейнер автозапуск (АВР) 1 050 000
ЭД30-Т400-1РП
капот шасси ручной запуск по запросу
ЭД30-Т400-2РП
кожух шасси автозапуск (АВР) по запросу
ЭД30-Т400-1РН
контейнер шасси ручной запуск по запросу
ЭД30-Т400-2РН
контейнер шасси автозапуск (АВР) по запросу

АД-30С-Т400 купить с доставкой по России, Казахстану, Азербайджану, Узбекистану, Белоруссии, Грузии, Армении, Киргизии, Туркменистану и Таджикистану

Дизельная электростанция 30 кВт (ММЗ Д-243) Запрос ТКП технико-коммерческого предложения на поставку электроагрегата АД-30 ММЗ, Baudouin, Yangdong российского производства



Условия поставки и порядок расчетов:

  • предоплата 30% от общей суммы товара, для принятия заказа в производство
  • окончательный расчет - доплата 70% производится по факту готовности дизель-генераторной установки 30 кВт к отгрузке
  • срок отгрузки дизель-генераторной установки 30 кВт от 5-ти до 20-ти дней в зависимости от исполнения агрегата
  • гарантийный срок эксплуатации дизель-генераторной установки 30 кВт составляет 18 месяцев с момента продажи или 12 месяцев с момента ввода в эксплуатацию или 2000 моточасов в зависимости от того, что наступит ранее.

Купить АДРм30С-Т400-1РГХНЭ (2РГТНЭ) дизельный генератор 30 кВт (38 кВА) по выгодной цене у компании Дизель-Систем вы можете используя наши преимущества:

Техническое обслуживание ТО (ЕО, ТО-0, ТО-1, ТО-2, СО):

Комплектация и описание дизель-генератора 30 кВт

1. Состав электроагрегата АД-30С-Т400
1.2. Дизельный двигатель ММЗ Д-246.1, ММЗ Д-243, Baudouin 4M06G44/5, Yangdong Y4100D оборудован:
1.2.1. зарядным генератором и стартером;
1.2.2. электромагнитным клапаном аварийной остановки двигателя;
1.2.3. электрическим подогревателем ПОЖ 220В;
1.2.4. предпусковым подогревателем ПЖД-12;
1.2.2. электронным регулятором оборотов;
1.3. Генератор силовой синхронный:
1.3.1. «Leroy Somer» Франция, «Marelli Motori» Италия, «Linz Electric» Италия, Stamford «Cummins Inc» Англия, EvoTec TCU188E;
1.4. Система охлаждения:
1.4.1. водяной радиатор;
1.5. Система охлаждения масла:
1.5.1. масляный радиатор;
1.6. Тосол в системе охлаждения двигателя;
1.7. Дизельное масло в системе смазки двигателя;
1.8. Комплект АКБ 6СТ-90 и соединительный кабель;
1.9. Глушитель промышленный;
1.10. ЗИП для проведения работ по ТО:
1.10.1. фильтр масляный;
1.10.2. элемент фильтрующий грубой очистки топлива;
1.10.3. элемент фильтрующий тонкой очистки топлива;
1.10.4. комплект ремней привода генератора;
1.10.5. прокладка головки блока цилиндров;
1.10.6. набор инструментов;

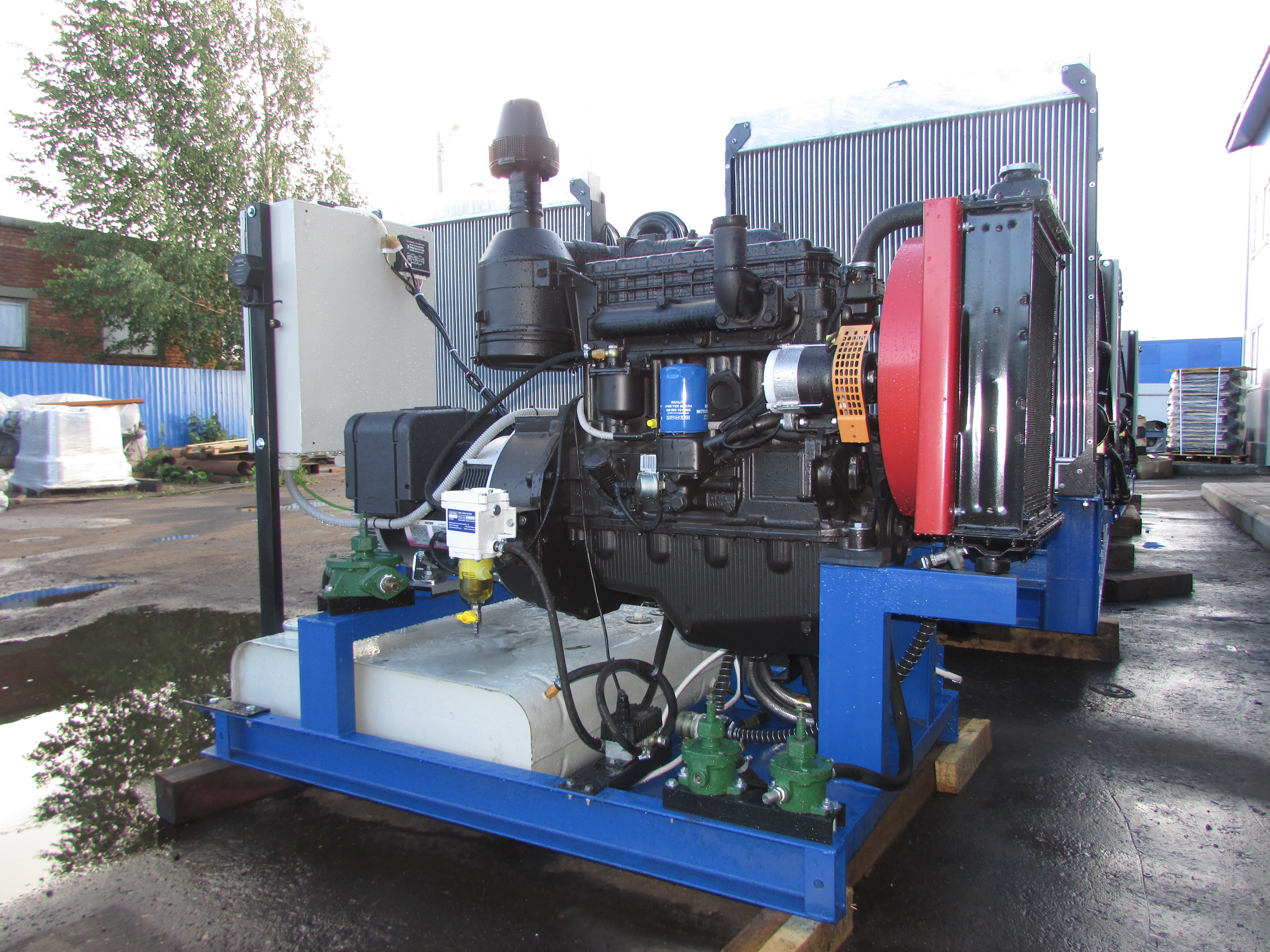

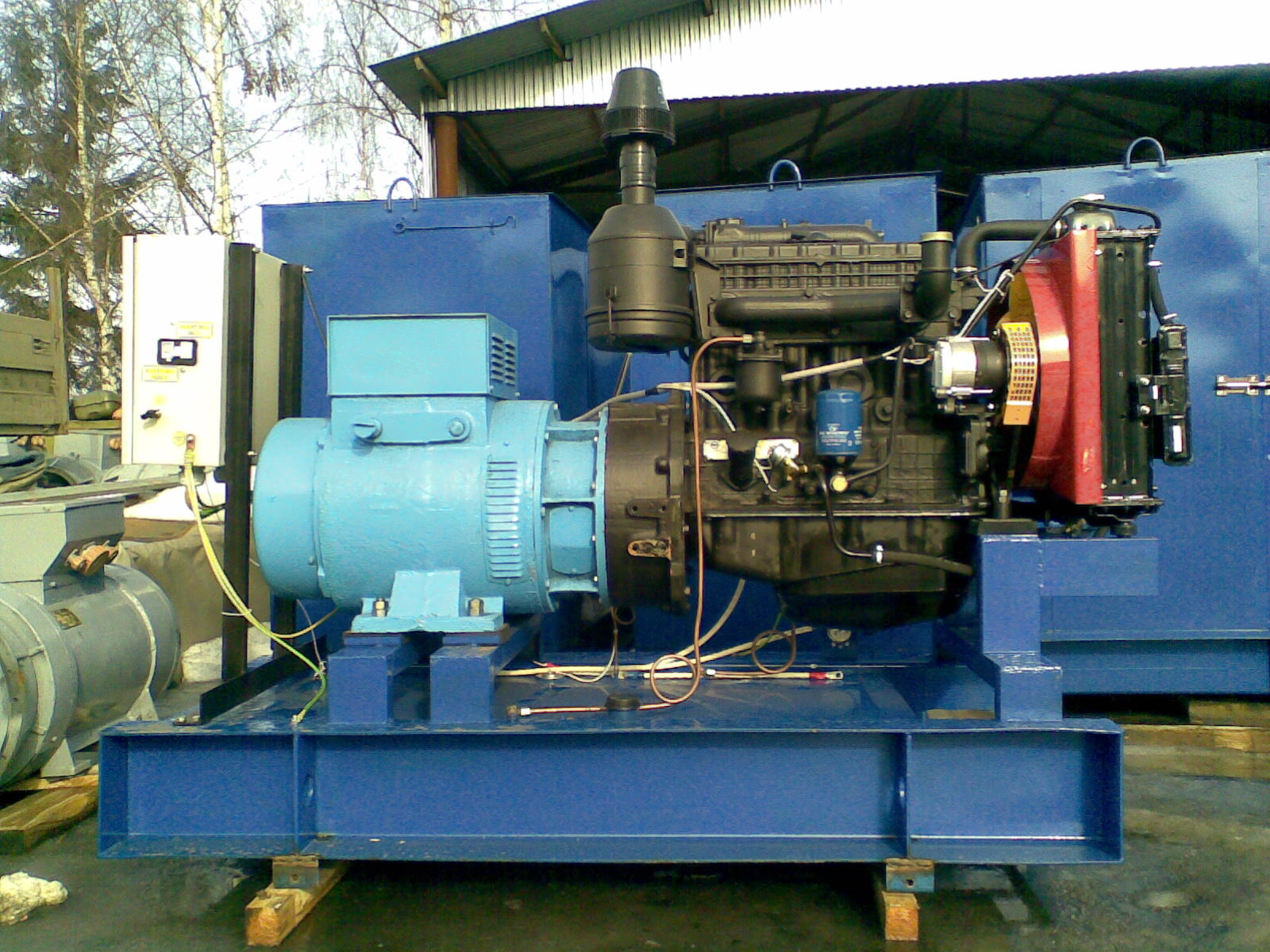

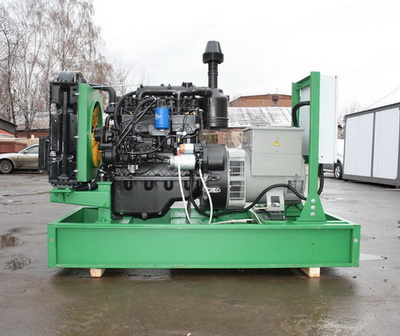

Электрогенератор 30 кВт (ММЗ)

2. Системы автоматики АД-30С-Т400
2.1. Пульт – щит управления дизель-генератора АД-30С-Т400-1Р 1-й степени автоматизации с ручным запуском - цифровой дисплей русифицированный на базе контроллера InteliLite NT MRS 11/16 «ComAp» Чехия (или аналог):
2.1.1. первая степень автоматизации - запуск станции по команде оператора с лицевой панели шкафа;
2.1.2. подключение и отключение нагрузки оператором;
2.1.3. измерение основных параметров двигателя: давления масла, температуры охлаждающей жидкости, уровня топлива в баке, напряжение батареи и зарядного генератора, частоту вращения вала генератора, время наработки станции;
2.1.4. измерение основных параметров генератора: напряжение, частота и сила тока;
2.1.5. включение аварийной сигнализации и останов (защита) электроагрегата по параметрам: перегрев охлаждающей жидкости, падение давления масла, низкий уровень топлива, неисправность зарядного генератора, перегрузке по току в цепях нагрузки, коротком замыкании в цепях нагрузки, выход параметров генератора за данные пределы установки, контроль обрыва ремня зарядного генератора.
2.2. Пульт – щит управления дизель-генератора АД-30С-Т400-2Р 2-й степени автоматизации со встроенным блоком АВР (система автоматического запуска при пропадании напряжения) – цифровой дисплей русифицированный на базе контроллера «HT-GC-315» Швейцария, InteliLite NT AMF 20/25 «ComAp» Чехия (или аналог). Устройство автоматического ввода резерва АВР предназначено для восстановления питания потребителей путем автоматического присоединения резервного источника питания при отключении рабочего источника питания, и автоматического восстановления основного питания при восстановлении рабочего источника питания:
2.2.1. автоматический запуск, предусматривает запуск после пропадания входной сети либо выхода напряжения за установленные пределы. ДЭС оснащен статическим зарядным устройством АКБ и подогревателем охлаждающей жидкости, питающимся от основной сети, и находящимся в режиме горячего резерва. После восстановления основной сети подаётся команда на блок коммутации нагрузки или переключения нагрузки на основную сеть, отключается и переводится в дежурный режим.
2.2.2. пульт управления АВР предназначен для контроля и управления дизельными электростанциями и обеспечивает следующие операции: запуск, останов, аварийная защита (путем ее останова) с сигнализацией причины аварийного состояния, контроль и индикацию параметров по данным датчиков:
2.2.2.1. линейных напряжений генератора, токов нагрузки генератора по каждой фазе, частоты тока генератора, активной мощности, напряжения аккумуляторной батареи, давления масла, температуры охлаждающий жидкости, уровня топлива, времени наработки, контроль обрыва датчиков температуры, давления, контроль обрыва ремня зарядного генератора.

3. Параллельная работа – синхронизация АД-30С-Т400
3.1. Параллельная работа синхронных генераторов АД-30 между собой и синхронизация с централизованной сетью, на базе контроллера «HT-GC-600» Швейцария, InteliLite NT «ComAp» Чехия (или аналог):
3.1.1. под параллельной работой АД-30 понимается выработка электроэнергии двумя или более агрегатами на общую нагрузку и синхронизация с централизованной сетью. Условие для параллельной работы – это равенство частоты, напряжения, порядка чередования фаз и углов фазового сдвига на каждом ДГУ. Общая нагрузка при параллельной работе – синхронизации генераторных установок будет распределяться пропорционально их номинальным мощностям только в том случае, если их внешние характеристики, построенные с учетом изменения скорости вращения первичных двигателей ДВС в зависимости от относительного значения тока будут одинаковы.
3.1.2. параллельная работа АД-30 с сетью обеспечивает увеличение общей мощности электростанции, повышает надежность энергоснабжения потребителей и позволяет лучше организовать обслуживание агрегатов. Электрические станции, в свою очередь, объединяют для параллельной работы в мощные энергосистемы, позволяющие наилучшим образом решать задачу производства и распределения электрической энергии. Таким образом, для синхронной машины, установленной на электрической станции или на каком-либо объекте, подключенном к энергосистеме, типичным является режим работы на сеть большой мощности, по сравнению с которой собственная мощность генератора является очень малой. В этом случае с большой степенью точности можно принять, что генератор работает параллельно с сетью бесконечно большой мощности т. е. напряжение сети Uc и ее частота fc являются постоянными, не зависящими от нагрузки данного генератора.
3.1.3. включение дизель-генератора 30 кВт на параллельную работу с сетью: в рассматриваемом режиме необходимо обеспечить возможно меньший бросок тока в момент присоединения генератора к сети. В противном случае возможны срабатывание защиты, поломка генератора или первичного двигателя.

Дизельная электростанция 30 кВт с параллельной работой (синхронизация)

4. Капот всепогодный АД-30С-Т400-1РП
4.1. Погодозащитный капот (металлический всепогодный кожух):
4.1.1. металлический защитный кожух (капот), оборудованный неподвижными защитными жалюзи на проемах приточной и вытяжной вентиляции;
4.1.2. конструкция металлического кожуха и расположение дверей обеспечивают удобный доступ ко всем основным узлам дизельного генератора для их осмотра и сервисного технического обслуживания. Дверцы легко снимаются;
4.1.3. система газовыхлопа - газовыхлопной трубопровод дизеля с промышленным глушителем (уровень демпфирования шума 12 -15 дБА) с сильфоном и искрогасителем;
4.1.4. габариты АД-30 в капоте (ДхШхВ) 2000 x 1100 x 1550 мм;
4.1.5. общий вес 1100 кг;

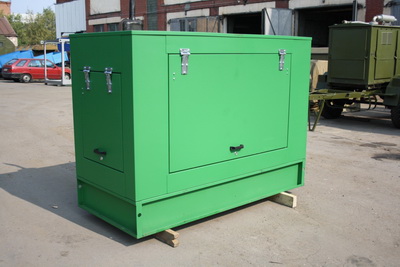

Дизельная электростанция 30 кВт в погодозащитном кожухе

5. Кожух шумозащитный АД-30С-Т400-2РП
5.1. Кожух шумоизоляционный:
5.1.1. усиленная цельнометаллическая конструкция стенок, пола и крыши;
5.1.2. транспортные рымы, расположенные на крыше, для перегрузки и транспортировки оборудования за верхнюю часть кожуха;
5.1.3. удобная конфигурация дверей, обеспечивающая доступ к основным узлам оборудования и облегчающая его ремонт и сервисное обслуживание;
5.1.4. увеличенная толщина металлических стенок и дверей для снижения шума;
5.1.5. акустический термостойкий материал в качестве шумоизолирующего материала внутреннего пространства кожуха;
5.1.6. глушитель, расположенный внутри кожуха;
5.1.7. теплоизолированный газовыхлопной трубопровод дизеля;
5.1.8. воздушные каналы для дополнительного снижения шума;
5.1.9. цвет RAL 5005 синий или согласно требованиям заказчика;
5.1.10. габариты АД-30 в кожухе (ДхШхВ) 3000 х 1100 х 1550 мм;
5.1.11. общий вес 1200 кг;

Дизельная электростанция 30 кВт в шумоизоляционном кожухе

6. Конструкция и описание утепленного контейнера АД-30С-Т400-1РН(2РН)
6.1. Утепленный блок-контейнер типа «Север»:
6.1.1. силовой металлический каркас(швеллер 120 мм, уголок 100х100 мм), стены выложены из утеплителей сэндвич-панелей толщиной до 100 мм, или металлический профлист 1,5 мм, пароизоляция, гидроизоляция, утеплитель базальтовая плита, потолок утеплен и обшит оцинкованным листом, пол утеплен и покрыт рифлёным листом толщиной 4 мм;
6.1.2. утепленный блок-контейнер северного исполнения предназначен специально для работы в экстремальных климатических условиях, так как конструкция и применяемый утеплитель обеспечивает эффективную эксплуатацию в диапазоне температур от -50°С до +50°С;
6.1.3. влажность: до 98% при + 25°С;
6.1.4. наклон относительно горизонтальной плоскости: до 10 градусов;
6.1.5. запылённость воздуха: до 0,01 г/м3; (до 0,5 г/м3; не более 3 часов);
6.1.6. звуковое давление не более 70 dBA;
6.1.7. степень огнестойкости: II, III, С1 согласно СНиП 2.01-85, СНиП 21.01-97;
6.1.8. пожарная категория: В2 (по НПБ 105-03);
6.1.9. снеговой район: IV, V (СНиП 2.01.07-85);
6.1.10. ветровой район: IV, V;
6.1.11. сейсмостойкость: до 9 баллов;
6.1.12. срок службы: не менее 20 лет;
6.1.13. основа блок-контейнера - силовой металлический каркас, обеспечивающий достаточную жесткость для транспортировки;
6.1.14. в верхней части боковых стоек и на основании расположены специальные рымы, позволяющие перемещать блок-контейнер;
6.1.15. стены и крыша контейнера изготовлены из сэндвич-панелей толщиной до 100 мм, или металлический профлист, пароизоляция, гидроизоляция, утеплитель базальтовая плита. Внутренний и наружный лист сэндвич-панелей выполнен из оцинкованной стали с порошковой окраской, а в качестве наполнителя используется прессованная базальтовая вата. Монолитная конструкция панелей, изготовленных в заводских условиях, обеспечивает прочность стен и крыши контейнера;
6.1.16. основанием контейнера служит сварная рама с днищем из металлического листа, способная выдерживать оборудование весом в несколько тонн;
6.1.17. все остальные элементы блок-контейнера (окна, двери, система обогрева, вентиляция и т.д.) выполняются в зависимости от цели его использования. Все системы, которыми оборудован блок-контейнер, спроектированы для обеспечения его правильной и безопасной эксплуатации;
6.1.18. температура внутри контейнера должна быть оптимальной для нормальной работы оборудования. В нем предусмотрена система вентиляции и вывода отработавших газов, а также система внутреннего обогрева;
6.1.19. внутреннее пространство контейнера оборудовано системой освещения, которая питается от аккумуляторных батарей или от внешней сети, если она есть на объекте;
6.1.20. блок-контейнер обязательно оборудуется пожарно-охранной сигнализацией, которая срабатывает при превышении допустимой температуры и при проникновении в контейнер посторонних лиц.
6.1.21. входная дверь;
6.1.22. люк ввода-вывода силовых и контрольных кабелей;
6.1.23. цвет RAL 5005 синий или согласно требованиям заказчика;
6.1.24. габариты АД-30 в блок-контейнере (ДхШхВ) 3000 х 2300 х 2400 мм;
6.1.25. общий вес 3000 кг;

Дизельная электростанция 30 кВт в блок-боксе

6.2. Оснащение контейнера АД-30С-Т400-1РН(2РН)
6.2.1. Блок-контейнер типа «Север» оснащён следующими системами:
6.2.2. клапаны рабочей вентиляции для оттока и притока воздуха выполнены из алюминиевого профиля и имеют электропривод для автоматического срабатывания. Автоматическая система приточно-вытяжной вентиляции. Система приточно-вытяжной вентиляции на основе жалюзи с электроприводом. Технологическая система вентиляции обеспечивает вентиляцию, а также необходимый температурный режим при работе дизель-генератора. Состоит из впускного и выпускного алюминиевого клапана с организованной герметизацией, электроприводов и наружных жалюзи обеспечивающих защиту клапана от механических повреждений.
6.2.3. Алгоритм управления клапанами:
6.2.3.1. при неработающей ДГУ впускной и выпускной клапаны закрыты.
6.2.3.2. после запуска ДГУ (появлении напряжения на выходе) выпускной и впускной клапан открываются.
6.2.3.3. при подаче сигнала «пожар» от системы пожарной сигнализации впускной и выпускной клапаны автоматически закрываются.
6.2.4. АСПТ – автоматическая система пожаротушения с порошковым исполнительным элементом типа «Буран-2,5»;
6.2.5. ОПС – система охранно-пожарной сигнализации с возможностью автоматического и ручного пожаротушения с применением модуля автоматического порошкового пожаротушения. Штатно в контейнере электростанции устанавливается охранно-пожарная сигнализация (12В) на основе пожарных дымовых оптико-электронных извещателей и пожарных ручных электроконтактныхизвещателях, магнитоконтактных и оптико-электронных охранных извещателей, с звуковым оповещателем, с охранно-пожарным световым извещателем над входной дверью;
6.2.6. огнетушители ОУ-2 – 2 шт.
6.2.7. ЩСН – щит (система) собственных нужд. Штатно освещение контейнера электростанции выполнено двумя настенными светильниками – 24 В, и двумя настенными светильниками – 220 В (работающими от основной сети либо от генераторной установки). Выключатель освещения находится внутри контейнера ;
6.2.8. масляный радиатор 1,5 кВт (для поддержания температурного режима в контейнере) – 2 шт.
6.2.9. система газовыхлопа контейнера для электростанции имеет компенсатор линейного растяжения, теплоизолированный трубопровод, предусмотрен быстрый демонтаж глушителей шума.
6.2.10. комплект аккумуляторных батарей АКБ 6СТ-90 (2 шт.). Предназначены для питания стартера первичного двигателя, системы пожарно-охранной сигнализации, а также системы рабочего и резервного освещения.

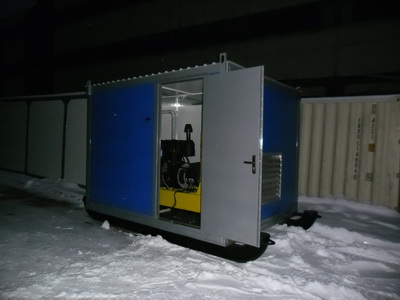

Дизельная электростанция 30 кВт в контейнере типа Север 7. Документация АД-30С-Т400

7.1. Комплект эксплуатационной документации:
7.1.1. паспорт двигателя;
7.1.2. паспорт синхронного генератора;
7.1.3. паспорт электроагрегата;
7.1.4. паспорт пульта управления;
7.1.5. руководство по эксплуатации электроагрегата;
7.1.6. руководство по эксплуатации двигателя;
7.1.7. руководство по эксплуатации синхронного генератора;
7.1.8. руководство по эксплуатации пульта управления;
7.1.9. сертификат на электроагрегат;
7.1.10. сертификат на контейнер;



Предлагаемое к поставке оборудование новое отечественное, не бывшее в эксплуатации, невосстановленное, не снятое с производства. Оборудование соответствует стандартам качества, упаковки и маркировки. Качество товара подтверждается паспортом предприятия-изготовителя, всероссийскими сертификатами соответствия. Оборудование испытывается под нагрузкой, если необходимо, составляются соответствующие акты.



Назначение дизельного электроагрегата 30 кВт (АД-30 ММЗ):

  • Дизельная электростанция АД 30 (ДЭС 30) является незаменимым помощником в ситуациях, когда требуется подключение резервного питания или отсутствует электросеть на месте работы. Оборудование может управляться вручную (необходимо постоянное присутствие оператора) или автоматизированным способом (запуск и остановка осуществляется благодаря системе контроля).
  • Дизельная электростанция ДЭС 30 прошла необходимую сертификацию, соответствие ГОСТ Р 51321.1-2000. Номинальная мощность составляет 30 кВт, номинальный ток – 54 А. В рабочем режиме потребление дизтоплива составляет 240 г/кВт*ч.
  • Электростанция дизельная АД 30 используется на объектах, где необходимо получить автономное электропитание. Генератор вырабатывает трехфазный ток с напряжением 400 В. Агрегат выступает в роли основного источника питания на производстве, на строительной площадке, для работы буровых машин, а также широко применяется в жилых комплексах.
  • Немаловажное значение имеет ДЭС 30 там, где энергообеспечение должно быть непрерывным – в качестве резервного источника тока. Дизель-электростанция позволяет добиться надежности подачи электричества, например, в больницах, банках, образовательных учреждениях. Как вспомогательное устройство электростанция оснащена блоком автоматизированного управления, активация которого происходит при появлении скачков в основном электропитании или полной его потере.
  • В стандартной комплектации предусмотрен двигатель ММЗ Д-246.1 (ММЗ Д-243) со стартером, генератор синхронный, встроенная емкость для ДТ на 150 л,  газовыхлоп без глушителя, фильтрация в системе впуска, рама, система охлаждения на основе водяного радиатора, вентилятора. Для управления электростанцией предусмотрен пульт (первая степень автоматизации). Система управления отвечает требованиям и нормам ГОСТ Р ИСО 8528-1.
  • Есть возможность дополнительной комплектации электростанции (установка защитного капота, монтаж в контейнере, на передвижной платформе, на шасси).
  • Для правильной эксплуатации оборудования на сайте компании «Дизель-Систем» вы можете получить всю необходимую информацию и инструкции (скачать документы). Мы оказываем оперативную техническую консультацию при необходимости, предлагаем сервисное обслуживание дизельной электростанции АД 30.
  • Система контроля дизельной электростанции осуществляет автоматический запуск и остановку дизель-генератора, регулирует скорость вращения коленчатого вала двигателя, обеспечивает параллельную работу нескольких дизель-генераторов. Система контроля осуществляет непрерывный контроль двигателя, генератора и вспомогательных систем.
  • Система контроля дизельной электростанции принимает информацию о работе дизель-генератора с датчиков, размещенных на двигателе, генераторе и в дополнительных системах. Система контроля дизельной электростанции преобразует полученные аналоговые данные в цифровой формат, и анализирует их при помощи микропроцессора.
  • Контроль дизельной электростанции (ДГУ-30) ведется в непрерывном режиме. При возникновении неисправностей система контроля дизельной электростанции выдает сообщение о неполадке, которое заносится в память управляющего компьютера.

Контейнерные дизельные электростанции 30 кВт: виды и особенности блок-бокса

  • установка контейнерных дизель электростанций 30 кВт (37,5 кВА) позволяет обеспечить надежно защищенную стабильную работу агрегата при различных климатических условиях. Конструкция контейнера дает возможность в значительной степени сэкономить на возведении специальных помещений. Это также отличный вариант расположить электростанцию непосредственно на строительном объекте. Соблюдая все условия эксплуатации, срок службы дизель электростанции 30 кВт в контейнерном исполнении может превышать 20 лет. Для простоты транспортировки вся система изначально устанавливается на шасси или полозья, а также доставляется на платформе прицепа.

Мини-контейнеры и блок-боксы:

  • мини-контейнеры для дизельных электростанций 30 кВт (37,5 кВА) представляют собой жесткий каркас, стены и крыша которого выложены огнестойкими сэндвич-панелями. Пол в такой конструкции утепляется материалами с повышенными изолирующими свойствами. Такая особенность позволяет в значительной степени упростить выбор площадки для монтажа генератора. Стандартная комплектация мини-контейнера дизель электростанции АД-30 предполагает наличие систем вентиляции, освещения и внутреннего обогрева.

Виды мини-контейнеров (блок-боксов):

  • стандартная модель оборудуется жалюзи для автоматического вентилирования, а также системой вывода выхлопных газов;
  • утепленный вариант несколько расширяет температурный диапазон использования контейнера. Данная модель будет идеальной при работе станции в северных регионах;
  • шумозащитный утепленный контейнер может быть установлен в непосредственной близости от объекта энергоснабжения. Специальный звукоизолирующий материал и низкошумные глушители позволяют уменьшить уровень шума работающей станции на 25-30 дБ.

Блок-боксы для дизель электростанций 30 кВт (37,5 кВА):

  • контейнерные генераторы 30 кВт (38 кВА) способны обеспечить постоянное или резервное энергоснабжение при температурном диапазоне окружающей среды -60…+50 оС. Конструкция не нуждается в специальном помещении или проведении предварительных строительно-монтажных работ. Эксплуатироваться может во всех климатических поясах. Мониторить работу и производить техническое обслуживание станций можно непосредственно в контейнере или же с помощью дистанционного управления. Защитный корпус позволяет продлить срок службы устройства, а также гарантирует его корректную эксплуатацию.
  • контейнеры из сэндвич-панелей служат для защиты дизельных электростанций 30 кВт Д-246 и могут размещаться вблизи объекта энергоснабжения. Для простоты транспортировки станция устанавливается на шасси автомобильного или тракторного прицепа - по желанию заказчика;
  • антивандальный блок-контейнер изготавливается из листов рифленой стали и дополнительно комплектуется системой защиты. Прочная конструкция корпуса и запирающиеся дверцы полностью исключают вероятность несанкционированного проникновения;
  • полноформатный контейнер имеет корпус из стального каркаса на жестком основании. Конструкция оборудована системой автоматической и механической вентиляции. Также есть возможность дополнительно установить воздуховод.



Варианты исполнения АД-30С-Т400:



Система управления АД-30 на базе контроллера AMF 20/25 «ComAp» 2 степени автоматизации - автоматический запуск ДГУ (АВР)

фото АД 30 щит управления на базе контроллера ComAp

Система управления АД-30 со стрелочными приборами 1 степени автоматизации - ручной запуск ДГУ

фото АД 30 щит управления со стрелочными приборами

АД-30 двигатель ММЗ Д-246.1 открытая рама

фото АДРм30С-Т400-1РГ

АД-30 двигатель ММЗ Д-243 открытая рама

фото АДРм30С-Т400-2Р

АД-30 капот (под капотом, в кожухе, в капоте)

АД-30 в капоте

АД-30 контейнер (в контейнере, контейнерного типа)

фото АДРм30С-Т400-1РГХН

АД-30 мини контейнер (в мини контейнере, мини блок контейнеры, в блок контейнере)

фото АД 30 в утепленном блок контейнере тип север

АД-30 на санях (в контейнере на санях, в контейнере на салазках)

фото АДРм30С-Т400-2РГТН на санях, салазки

АД-30 на шасси (контейнер на шасси прицепа, в контейнере на прицепе)

фото АД 30 в контейнере на шасси прицепа

АД-30 на прицепе (мобильные и передвижные электростанции 30 кВт на шасси прицепа)

фото АД 30 передвижные электростанции 30 кВт

Тип генератора АД 30

АД 30 (АД-30-Т400) АД-30С-Т400-1Р контейнерного типа, АД-30С-Т400-2Р в контейнере, в контейнере на прицепе, в контейнере на санях

Дизель-генератор 30 кВт в блочно-контейнерном исполнении Дизель-генератор 30 кВт в блочно-контейнерном исполнении

Дизельная электростанция 30 кВт в блок-контейнере

Дизель-генератор АД-30С-Т400-1РН, АД-30С-Т400-2РН, в контейнере типа СеверДизель-генератор АД-30С-Т400-1РН, АД-30С-Т400-2РН, в контейнере типа Север

Дизельная электростанция АД-30-Т400-1РН, АД-30-Т400-2РН, в утепленном контейнере типа Север

Дизель-генератор АД-30С-Т400-1РГХН в блок-контейнере типа СеверДизель-генератор АД-30С-Т400-1РГХН в блок-контейнере типа Север

Дизельная электростанция АД-30-Т400-1РГХН в утепленном контейнере Север

Дизель-генератор АД-30С-Т400-2РГТН, АД-30С-Т400-2РГН, в утепленном блок-контейнере северного исполнения Дизель-генератор АД-30С-Т400-2РГТН, АД-30С-Т400-2РГН, в утепленном блок-контейнере северного исполнения

Дизельная электростанция АД-30-Т400-2РГТН, АД-30-Т400-2РГН, в блок-контейнере северного исполнения

Дизель-генератор АД-30С-Т400-2РГХН в утепленном контейнере Север, Север-МДизель-генератор АД-30С-Т400-2РГХН в утепленном контейнере Север, Север-М

Дизельная электростанция АД-30-Т400-2РГХН в блок-контейнере типа Север, Север-М

Дизель-генератор АД-30С-Т400-1РК, АД-30С-Т400-2РК, в блочно-контейнерном исполненииДизель-генератор АД-30С-Т400-1РК, АД-30С-Т400-2РК, в блочно-контейнерном исполнении

Дизельная электростанция АД-30-Т400-1РК, АД-30-Т400-2РК, в контейнерном исполнении

Дизель-генератор 30 кВт в блок контейнере на шассиДизель-генератор 30 кВт в блок контейнере на шасси

Дизельная электростанция 30 кВт в контейнере на прицепе

Дизель-генератор 30 кВт в контейнере на прицепеДизель-генератор 30 кВт в контейнере на прицепе

Дизельная электростанция 30 кВт в блок-контейнере на двухосном шасси прицепа

Дизель-генератор 30 кВт в блок контейнере на саняхДизель-генератор 30 кВт в блок контейнере на санях

Дизельная электростанция 30 кВт в контейнере на санях

Дизель-генератор ЭД30-Т400-1РН, ЭД30-Т400-2РН, в специализированном блок-контейнере Север, Север-МДизель-генератор ЭД30-Т400-1РН, ЭД30-Т400-2РН, в специализированном блок-контейнере Север, Север-М

Дизельная электростанция ЭД-30-Т400-1РН, ЭД-30-Т400-2РН, в контейнере типа Север, Север-М

Дизель-генератор ЭД30-Т400-1РН-Ш, ЭД30-Т400-2РН-Ш, в специализированном шумоизоляционном утепленном блок-контейнере типа Север Дизель-генератор ЭД30-Т400-1РН-Ш, ЭД30-Т400-2РН-Ш, в специализированном шумоизоляционном утепленном блок-контейнере типа Север

Дизельная электростанция ЭД-30-Т400-1РН-Ш, ЭД-30-Т400-2РН-Ш, в утепленном контейнере типа Север

 Варианты обозначения АД 30 (ДЭС 30) ДГУ 30 открытого исполнения 1 степени автоматизации с ручным управлением

  • модель АД-30С-Т400-1Р (ад30-т400-1р)
  • модель АД-30С-Т400-1РГ (ад30-т400-1рг)
  • модель АД-30С-Т400-1РХ (ад30-т400-1рх)
  • модель АД-30С-Т400-1РГХ (ад30-т400-1ргх)
  • модель АД-30С-Т400-1РТ (ад30-т400-1рт)
  • модель АД-30С-Т400-1РГТ (ад30-т400-1ргт)
  • модель АДРм30С-Т400-1РГ (адрм 30 т400 1рг)
Купить АД 30 обращайтесь :
+7 4852 33-41-81
+7 903-646-88-98

АД 30 (АД-30-Т400) АД-30С-Т400-1Р открытого типа, АД-30С-Т400-2Р открытого исполнения

Дизель-генератор 30 кВтДизель-генератор 30 кВт

Дизельная электростанция 30 кВт с двигателем ММЗ

Дизель-генератор АД-30С-Т400Дизель-генератор АД-30С-Т400

Дизельная электростанция АД-30С-Т400 на базе ММЗ

Дизель-генератор ДЭУ-30, ДЭУ-30.1, ДЭУ-30.2Дизель-генератор ДЭУ-30, ДЭУ-30.1, ДЭУ-30.2

Дизельная электростанция ДЭУ-30 ММЗ, ДЭУ-30.1 ММЗ, ДЭУ-30.2 ММЗ

Дизель-генератор АД30С-Т400-2РДизель-генератор АД30С-Т400-2Р

Дизельная электростанция АД30-Т400-2Р ММЗ

Дизель-генератор АД-30С-Т400-2РМ1Дизель-генератор АД-30С-Т400-2РМ1

Дизельная электростанция АД-30-Т400-2РМ1 (ММЗ)

Дизель-генератор АД-30-Т400-1РДизель-генератор АД-30-Т400-1Р

Дизельная электростанция АД30-Т400-1Р (ММЗ)

Дизель-генератор АД-30С-Т400-1РМ1Дизель-генератор АД-30С-Т400-1РМ1

Дизельная электростанция АД-30-Т400-1РМ1 (ММЗ)

Дизель-генератор АД-30Дизель-генератор АД-30

Дизельная электростанция АД30 ММЗ

Дизель-генератор АД-30С-Т400-2РМДизель-генератор АД-30С-Т400-2РМ

Дизельная электростанция АД-30-Т400-2РМ (ММЗ)

Дизель-генератор АД-30-Т400-1РМДизель-генератор АД-30-Т400-1РМ

Дизельная электростанция АД30-Т400-1РМ (ММЗ)

 Варианты обозначения АД 30 кВт (ДЭС 30 кВт) ДГУ 30 кВт открытого исполнения 2 степени автоматизации АВР автоматический ввод резерва

  • модель АД-30С-Т400-2Р (ад30-т400-2р)
  • модель АД-30С-Т400-2РГ (ад30-т400-2рг)
  • модель АД-30С-Т400-2РХ (ад30-т400-2рх)
  • модель АД-30С-Т400-2РГХ (ад30-Т400-2ргх)
  • модель АД-30С-Т400-2РТ (ад30-т400-2рт)
  • модель АД-30С-Т400-2РГТ (ад30-т400-2ргт)
  • модель АДРм30С-Т400-2РГ (адрм 30 т400 2рг)
  • модель АД-30С-Т400-1РМ1 (ад 30 т400 1рм1)
  • модель АД-30С-Т400-2РМ1 (ад 30 т400 2рм1)
Купить АД 30 обращайтесь :
+7 4852 33-41-81
+7 903-646-88-98

АД 30 (АД-30С-Т400) АД-30С-Т400-1Р в капоте, АД-30С-Т400-2Р в кожухе, под капотом - на шасси прицепа, защитный кожух, кожух шумозащитный

Дизель-генератор АД-30-Т400-1РП на шассиДизель-генератор АД-30-Т400-1РП на шасси

Дизельная электростанция АД30-Т400-1РП на одноосном шасси, передвижная ПЭС-30

Дизель-генератор АД-30-Т400-1РГХП на шассиДизель-генератор АД-30-Т400-1РГХП на шасси

Дизельная электростанция АД30-Т400-1РГХП на двухосном шасси

Дизель-генератор АД-30-Т400-2РП на шассиДизель-генератор АД-30-Т400-2РП на шасси

Дизельная электростанция АД30-Т400-2РП под капотом на шасси

Дизель-генератор АД-30С-Т400-1РП в капотеДизель-генератор АД-30С-Т400-1РП в капоте

Дизельная электростанция АД-30-Т400-1РП во всепогодном капоте

Дизель-генератор АД30С-Т400-1РП-Ш, АД30С-Т400-2РП-Ш, в кожухе шумоизоляционномДизель-генератор АД30С-Т400-1РП-Ш, АД30С-Т400-2РП-Ш, в кожухе шумоизоляционном

Дизельная электростанция АД30-Т400-1РП-Ш, АД30-Т400-2РП-Ш, в шумоизоляционном кожухе

Дизель-генератор ЭД30-Т400-1РП, ЭД30-Т400-2РП, на шасси прицепа Дизель-генератор ЭД30-Т400-1РП, ЭД30-Т400-2РП, на шасси прицепа

Дизельная электростанция ЭД-30-Т400-1РП, ЭД-30-Т400-2РП, в капоте на шасси прицепа

Дизель-генератор АД-30С-Т400-2РП в кожухеДизель-генератор АД-30С-Т400-2РП в кожухе

Дизельная электростанция АД-30-Т400-2РП в кожухе шумозащитном

Дизель-генератор АД-30С-Т400 в кожухеДизель-генератор АД-30С-Т400 в кожухе

Дизельная электростанция АД-30-Т400 в кожухе защитном

Дизель-генератор ЭД30-Т400 в капоте погодозащитномДизель-генератор ЭД30-Т400 в капоте погодозащитном

Дизельная электростанция ЭД-30-Т400 в погодозащитном капоте

Дизель-генератор АД-30 закрытого типаДизель-генератор АД-30 закрытого типа

Дизельная электростанция АД30 закрытого типа под капотом

 Варианты обозначения АД 30 (ДЭС 30) ДГУ 30 контейнерного типа 1 степени автоматизации с ручным управлением

  • модель АД-30С-Т400-1РК контейнерного типа (ад30-т400-1рк)
  • модель АД-30С-Т400-1РН контейнерного типа (ад30-т400-1рн)
  • модель АД-30С-Т400-1РГН контейнерного типа (ад30-т400-1ргн)
  • модель АД-30С-Т400-1РГХН контейнерного типа (ад30-т400-1ргхн)
  • модель АД-30С-Т400-1РГХНЭ контейнерного типа (ад30-т400-1ргхнэ)
  • модель АД-30С-Т400-1РГТН контейнерного типа (ад30-т400-1ргтн)
  • модель АД-30С-Т400-1РГТНЭ контейнерного типа (ад30-т400-1ргтнэ)
  • модель АДРм30С-Т400-1РГХН контейнерного типа (адрм 30 т400 1ргхн)

Варианты обозначения АД 30 кВт (ДЭС 30 кВт) ДГУ 30 кВт контейнерного типа 2 степени автоматизации АВР автоматический ввод резерва

  • модель АД-30С-Т400-2РК контейнерного типа (ад30-т400-2рк)
  • модель АД-30С-Т400-2РН контейнерного типа (ад30-т400-2рн)
  • модель АД-30С-Т400-2РГН контейнерного типа (ад30-т400-2ргн)
  • модель АД-30С-Т400-2РГХН контейнерного типа (ад30-Т400-2ргхн)
  • модель АД-30С-Т400-2РГХНЭ контейнерного типа (ад30-т400-2ргхнэ)
  • модель АД-30С-Т400-2РГТН контейнерного типа (ад30-т400-2ргтн)
  • модель АД-30С-Т400-2РГТНЭ контейнерного типа (ад30-т400-2ргтнэ)
  • модель АДРм30С-Т400-2РГТН контейнерного типа (адрм 30 Т400 2ргтн)

Варианты обозначения АД 30, ДЭС-30, ДГУ-30, ЭД-30 на прицепе под капотом 1 степени автоматизации с ручным управлением

  • модель ЭД-30-Т400-1Р на прицепе под капотом
  • модель АД-30-Т400-1Р на прицепе под капотом
  • модель ЭД-30-Т400-1РГ на прицепе под капотом
  • модель АД-30-Т400-1Р на прицепе под капотом
  • модель ЭД-30-Т400-1РП на прицепе под капотом
  • модель АД-30-Т400-1РП на прицепе под капотом
  • модель ЭД-30-Т400-1РПМ на прицепе под капотом
  • модель АД-30-Т400-1РПМ на прицепе под капотом
  • модель ЭД-30-Т400-1РГХПМ на прицепе под капотом
  • модель АД-30-Т400-1РГХПМ на прицепе под капотом

Варианты обозначения АД 30, ДЭС 30, ДГУ 30, ЭД 30 на прицепе под капотом 2 степени автоматизации АВР автоматический ввод резерва

  • модель ЭД-30-Т400-2Р на прицепе под капотом
  • модель АД-30-Т400-2Р на прицепе под капотом
  • модель ЭД-30-Т400-2РГ на прицепе под капотом
  • модель АД-30-Т400-2Р на прицепе под капотом
  • модель ЭД-30-Т400-2РП на прицепе под капотом
  • модель АД-30-Т400-2РП на прицепе под капотом
  • модель ЭД-30-Т400-2РПМ на прицепе под капотом
  • модель АД-30-Т400-2РПМ на прицепе под капотом
  • модель ЭД-30-Т400-2РГХПМ на прицепе под капотом
  • модель АД-30-Т400-2РГХПМ на прицепе под капотом

Варианты обозначения АД 30 (ДЭС 30) ДГУ 30 в капоте 1 степени автоматизации с ручным управлением

  • модель АД-30С-Т400-1РП в кожухе (ад30-т400-1рп в капоте)
  • модель АД-30С-Т400-1РК  в кожухе (ад30-т400-1рк в капоте)
  • модель АД-30С-Т400-1РГП в кожухе (ад30-т400-1ргп в капоте)
  • модель АД-30С-Т400-1РГХП в кожухе (ад30-т400-1ргхп в капоте)
  • модель АД-30С-Т400-1РГХПЭ в кожухе (ад30-т400-1ргхпэ в капоте)

Варианты обозначения АД 30 кВт (ДЭС 30 кВт) ДГУ 30 кВт в кожухе 2 степени автоматизации АВР автоматический ввод резерва

  • модель АД-30С-Т400-2РП-Ш в капоте (ад30-т400-2рп в кожухе)
  • модель АД-30С-Т400-2РК-Ш в капоте (ад30-т400-2рк в кожухе)
  • модель АД-30С-Т400-2РГП-Ш в капоте (ад30-т400-2ргп в кожухе)
  • модель АД-30С-Т400-2РГХП-Ш в капоте (ад30-т400-2ргхп в кожухе)
  • модель АД-30С-Т400-2РГХПЭ-Ш в капоте (ад30-т400-2ргхпэ в кожухе)
Купить АД 30 обращайтесь :
+7 4852 33-41-81
+7 903-646-88-98

АД 30 условное обозначение АД-30С-Т400-Р дизельного электроагрегата 30 кВт

Обозначение электрогенератора АД-30С-Т400-РОбозначение электрогенератора АД-30С-Т400-Р

Обозначение дизель-генератора АД-30-Т400-Р

АД-30С-Т400-Р условное обозначение

  • АД-30С-Т400-ХРХХХХ
  • АД – дизельный электроагрегат
  • 30 – номинальная мощность, кВт
  • С – стационарный
  • Т – трехфазный переменный ток
  • 230/400 – напряжение, В
  • 1,2,3 – степень автоматизации
  • Р – водовоздушная система охлаждения
  • Г – глушитель шума
  • Х – подогреватель предпусковой дизельный
  • Т – подогреватель предпусковой электрический
  • П – защитный капот или шумозащитный кожух
  • Н – утепленный блок-контейнер типа Север М
  • Э – электронный регулятор оборотов
  • Рм – с двигателем ММЗ
Купить АД 30 обращайтесь :
+7 4852 33-41-81
+7 903-646-88-98
