 Газовые генераторы (газопоршневые электростанции), Газовые электростанции (когенерационные установки) системы утилизации тепла / Газопоршневые электростанции ЭГП (Газовые генераторы АГП), газогенераторы (когенерация тепла)
Газопоршневая электростанция 650 кВт (ЭГП-650) АГП-650, когенерационная установка 650 кВт Weichai Baudouin
Цена: по запросу

Газопоршневая электростанция 650 кВт, АГ-650, АГ-650С-Т400, АГ-650С-Т400-1Р, газовые генераторы и электростанции 650 кВт российского производства, модель АГ-650, ЭГП-650, АГП-650, АП-650, АПК-650, БКГПЭА-650, КГУ-650, KG-650, КГПУ-650, ГПА-650, ГПУ-650, ГПЭС-650, ГЭС-650, МЭС-650, МТЭС-650, БКИ, двигатель Moteurs Baudouin 12М33NG, когенерационная газопоршневая установка 650 кВт, завод-производитель Дизель-Систем

АГП-650 (ЭГП-650) ГПУ-650 газопоршневая установка, когенерационная установка 650 кВт Газопоршневая электростанция 650 кВт, АГ-650, АГ-650С-Т400, АГ-650С-Т400-1Р, газовые генераторы и электростанции 650 кВт российского производства, модель АГ-650, ЭГП-650, АГП-650, АП-650, АПК-650, БКГПЭА-650, КГУ-650, KG-650, КГПУ-650, ГПА-650, ГПУ-650, ГПЭС-650, ГЭС-650, МЭС-650, МТЭС-650, БКИ, двигатель Moteurs Baudouin 12М33NG, когенерационная газопоршневая установка 650 кВт, завод-производитель Дизель-Систем
Газовые генераторные установки 650 кВт с двигателем Weichai Baudouin «КАМАЗ-ВЕЙЧАЙ», работающие на газовом топливе в островном и автоматическом режиме: природный газ, магистральный газ, метан, пропан-бутан, попутный нефтяной газ, генераторный газ, биогаз, синтез-газ, пиролизный газ и т.д.
Одиночная работа в параллель с сетью, групповая параллельная работа, групповая параллельная работа в параллель с сетью, в островном и автоматическом режиме, системы утилизации тепла (когенерация), блочно-контейнерное исполнение, доставка и пусконаладочные работы выполняются по желанию Заказчика.

Технические характеристики АГП-650 (ЭГП-650) ГПУ-650 газопоршневая установка, когенерационная установка 650 кВт

Параметр Значение
Модель производителяАГ-650С-Т400-Р Weichai Baudouin «КАМАЗ-ВЕЙЧАЙ»
Аналогичное обозначениеГПУ-650, АГП-650, ЭГП-650, ГПЭС-650, АГ-650, KG-650, АП-650, ГПА-650, АПК-650, ГЭС-650, ГГУ-650, КГУ-650, БКГПЭА-650
Двигатель газовый (ГПД)Moteurs Baudouin 12М33NG (КАМАЗ-ВЕЙЧАЙ)
Генератор синхронный (альтернатор)EvoTec TCU428B, Stamford, Leroy Somer
Регулятор оборотовЭлектронный
Топливная системаГазовая рампа газовая линия
Свечи зажиганияNGK, Bosch, Brisk
Режим работыОстровной режим, автоматический режим
Заслонка (смеситель)Автоматическое регулирование соотношения воздуха и газа в топливной смеси
Система впуска воздухаВоздушный фильтр
Электрическая мощность650 кВт (812 кВА)
Тепловая мощность780 кВт
Напряжение, В400
Номинальный ток, А1173
Номинальная частота, Гц50
Частота вращения двигателя, об/мин1500
Номинальный коэффициент мощности0,8
Расход газа при номинальной мощности (0,3 м3/ч х 1 кВт)195 м3/ч
Давление газа 0.2-6 кг/см2 (0.019-0.58 МПа)
Расход масла при 100% нагрузки0,2 г/кВтч
Заправочная ёмкость системы охлаждения двигателя (л)150
Заправочная ёмкость системы смазки двигателя (л)90
Гарантия 18 месяцев3000 моточасов
Ресурс до капремонта70000 моточасов
Виды газового топливаПриродный газ, сжиженный, сжатый газ, магистральный газ, попутный нефтяной газ, синтез-газ, пары больших дыханий резервуаров, промышленный газ, пиролизный газ, коксовый газ, биогаз, шахтный газ, газ сточных вод и т. д.
САУ - системы автоматического управления ГПУ (АГП) ГПЭСШкаф управления ШУГГ в островном и автоматическом режиме
Щит (шкаф) в островном режиме 1-й степени автоматизацииАГ-650.1 (ШУГГ-650.1) на базе контроллера ComAp, Huegli Tech, Lovato
Щит (шкаф АВР) с автоматическим запуском 2-й степени автоматизацииАГ-650.2 (ШУГГ-650.2) на базе контроллера ComAp, Huegli Tech, Lovato
Параллельная работа с сетью, синхронизация между собойна базе контроллера Motortech, InteliLite ComAP, Huegli Tech HT-GC-600, Lovato
Щит АВР (обратная последовательность)АВР по схеме заказчика
Вводно-распределительное устройство (Щит ВРУ)По схеме заказчика
Подогрев щита автоматикиЭлектрический
Система дистанционного мониторинга и управления электроагрегатом (витая пара)RS-485, RS-232
Автоматическая дозаправка моторного масла (АДММ)Система для автоматического поддержания уровня масла в картере двигателя
Электрический предпусковой подогреватель охлаждающей жидкости ОЖ двигателяПОЖ 220V
Автономный дизельный предпусковой подогреватель охлаждающей жидкости ОЖ двигателяПЖД-600
Габаритные размеры (мм):Длина х Ширина х Высота
Габариты открытой (ДхШхВ) мм4900 х 1650 х 2445
Вес открытой, кг5600
Габариты в капоте (ДхШхВ) мм5700 х 1700 х 2500
Вес в капоте, кг6000
Габариты в контейнере (ДхШхВ) мм12191 x 2438 x 2591
Вес в контейнере, кг10000
Рекомендуемый тип масла ГПД работающих на природном газе, состоящим в основном из метана ТНК GEO 404
Рекомендуемый тип масла ГПД работающих на попутных, сернистых и других газахТНК GEO 408
Линейка масел для газопоршневых двигателей (ГПД)LUKOIL EFFORSE 4004, Shell Mysella XL, Petro-Canada Sentron LD 5000, Valvoline Premium Blue GEO LA 40, Premium Blue GEO-MA, PremiumBlue-GEO-15W-40, Castrol Duratec HPL
Техническое обслуживание:Периодичность ТО:
Ежедневное техническое обслуживание (ЕО)Один раз в сутки по окончании суточной работы
Техническое обслуживание по окончании периода обкатки (ТО-0)После первых 50 часов работы двигателя
Первое техническое обслуживание (ТО-1)Через каждые 250 часов работы двигателя
Второе техническое обслуживание (ТО-2)Через каждые 500 часов работы двигателя
Сезонное техническое обслуживание (СО)Проводится два раза в год при переходе с летней эксплуатации на зимнюю и с зимней на летнюю
Доставкапо России и стран ЕАЭС
Экспорт товарана условиях INCOTERMS 2010
Цена АГП-650 (ЭГП-650) ГПУ-650 газопоршневая установка, когенерационная установка 650 кВт различных вариантов исполнения
Модель Исполнение Цена с
НДС 20%
АГ-650С-Т400-1Р (островной)
ГПУ-650 Baudouin по запросу

Купить ГПУ-650 (КГУ-650) БКГПЭА-650 газовый генератор 650 кВт с доставкой по России, Казахстану, Азербайджану, Узбекистану, Белоруссии, Грузии, Армении, Киргизии, Туркменистану и Таджикистану

АГП-650 Moteurs Baudouin 12М33

Запрос ТКП технико-коммерческого предложения на поставку ГПУ-650 (АГ-650) ЭГП-650 российского производства «КАМАЗ-ВЕЙЧАЙ»

Газопоршневая электростанция 650 кВт Moteurs Baudouin 12М33NG «КАМАЗ-ВЕЙЧАЙ» (газовые генераторы и газогенераторные установки ГПУ-650, АГП-650, ЭГП-650) условия поставки и порядок расчетов:

  • предоплата 50% от общей суммы товара, для принятия заказа в производство
  • окончательный расчет - доплата 50% производится по факту готовности газопоршневой электростанции 650 кВт к отгрузке
  • срок отгрузки газопоршневой электростанции 650 кВт от 45-ти до 60-ти дней в зависимости от исполнения агрегата
  • гарантийный срок газопоршневой электростанции 650 кВт составляет 18 месяцев с момента поставки или 12 месяцев с момента ввода в эксплуатацию или 3000 м/ч в зависимости от того, что наступит ранее.
  • купить газопоршневую электростанцию 650 кВт (812 кВА) в Лизинг
  • калькулятор лизинга (расчет платежей по лизингу)

Техническое обслуживание ТО (ЕО, ТО-0, ТО-1, ТО-2, СО):

Комплектация и описание газопоршневой электростанции 650 кВт в островном режиме, с автоматическим включением и отключением, с возможностью одиночной работой в параллель с сетью и групповой параллельной работой в параллель с сетью:

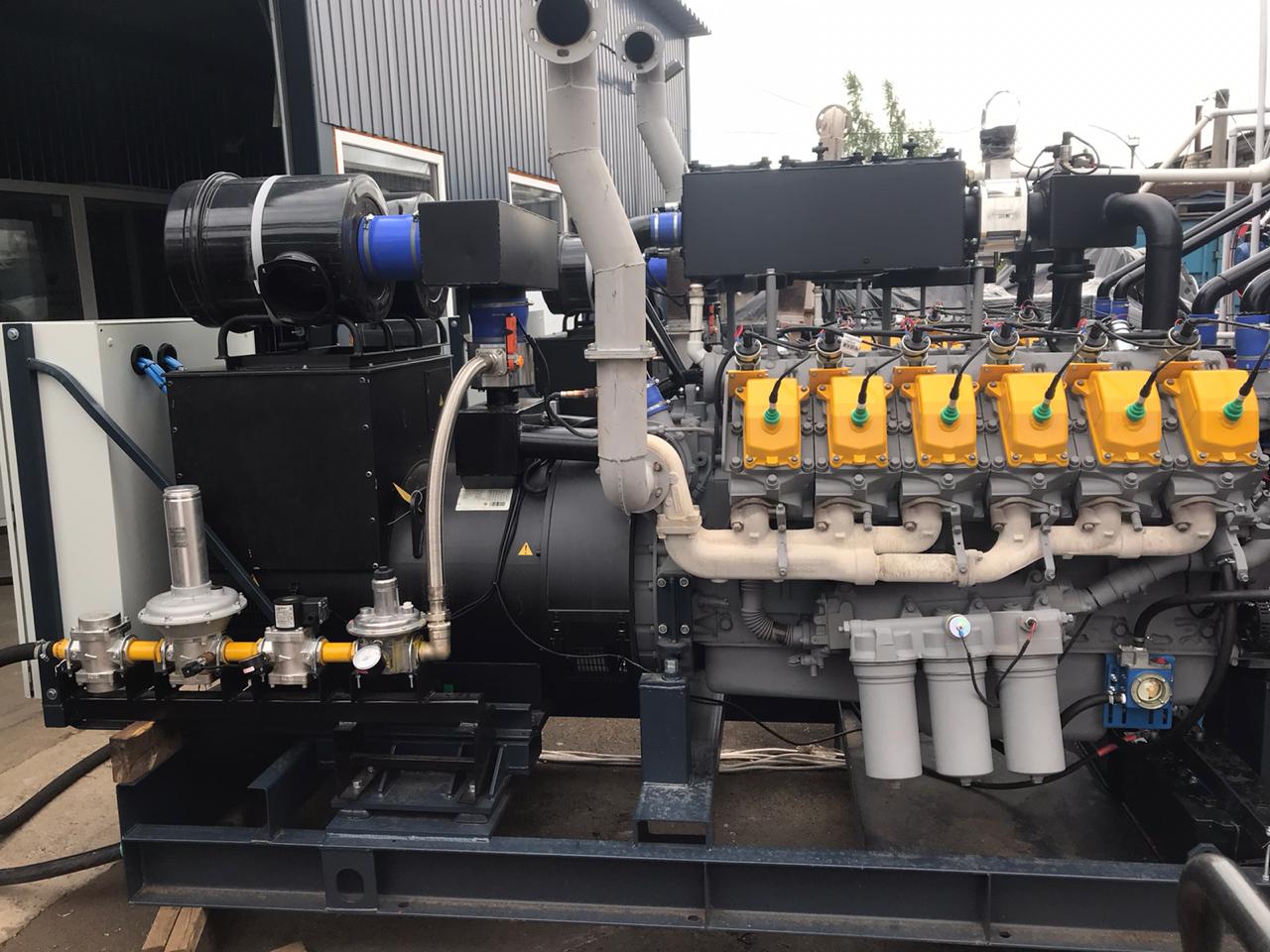

1. Состав газопоршневого электроагрегата ГПУ-650, АГП-650, ЭГП-650 (АГ-650С-Т400-1Р)

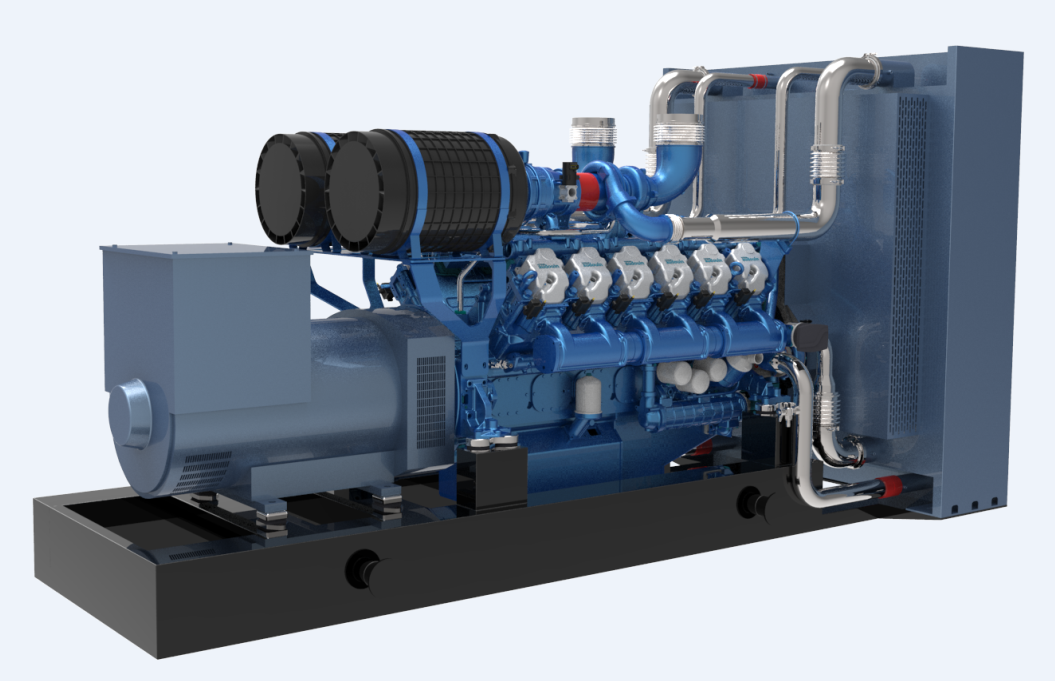

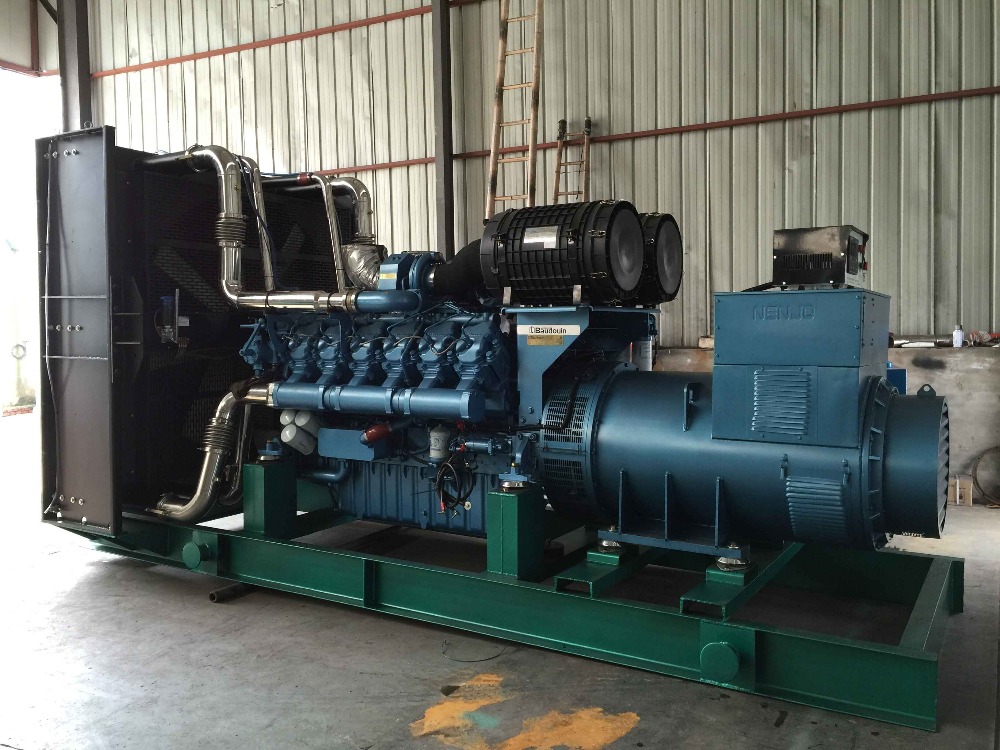

1.2. Двигатель газовый Moteurs Baudouin 12М33NG (Weichai Baudouin «КАМАЗ-ВЕЙЧАЙ») оборудованный:
1.2.1. Зарядным генератором и стартером;
1.2.2. Электронным регулятором частоты вращения двигателя (актуатор);
1.2.3. Ручным или автоматическим регулированием соотношения воздуха и газа в топливной смеси;
1.2.4. Системой зажигания (свечи зажигания NGK или Bosch);
1.2.5. Топливной системой – газовая рампа (газовая линия);
1.2.6. Системой впуска воздуха – воздушный фильтр;
1.2.7. Заслонкой аварийного останова;
1.2.8. Клапаном – системой контроля загазованности;
1.2.9. Системой автоматического поддержания уровня масла в картере двигателя (бак 10 л.);
1.3. Генератор силовой синхронный:
1.3.1. EvoTec TCU428B, Stamford, Leroy Somer;
1.4. Система охлаждения:
1.4.1. водяным радиатором РВ;
1.4.2. встроенный в двигатель охладитель надувочного воздуха (ОНВ);
1.4.3. система охлаждения масла со встроенным в двигатель водомасляным радиатором (ВМР);
1.5. Тосол в системе охлаждения двигателя;
1.6. Дизельное масло в системе смазки двигателя;
1.7. Комплект АКБ 6СТ-190 и соединительный кабель;
1.8. Зарядное устройство АКБ;

2. Системы автоматики газопоршневой установки ГПУ-650, АГП-650, ЭГП-650 (АГ-650С-Т400-1Р/2Р)
2.1. Щит – пульт управления газовой электростанции 1-й степени автоматизации модели АГ-650С-Т400-1Р в режиме ручного запуска - островной режим при пропадании напряжения (для управления ГПЭС-650 необходимо присутствие оператора) – цифровой дисплей русифицированный на базе контроллера на базе многофункционального контроллера «Huegli Tech» Швейцария, InteliLite NT ComAp Чехия, «Lovato» Италия, «Motortech» Германия:
2.1.1. первая степень автоматизации – запуск станции по команде оператора с лицевой панели шкафа;
2.1.2. подключение и отключение нагрузки оператором;
2.1.3. измерение основных параметров двигателя: давления масла, температуры охлаждающей жидкости, уровня топлива в бке, напряжение батареи и зарядного генератора, частоту вращения вала генератора, время наработки станции;
2.1.4. измерение основных параметров генератора: напряжение, частота и сила тока;
2.1.5. включение аварийной сигнализации и останов (защита) электроагрегата по параметрам: перегрев охлаждающей жидкости, падение давления масла, низкий уровень топлива, неисправность зарядного генератора, перегрузке по току в цепях нагрузки, коротком замыкании в цепях нагрузки, выход параметров генератора за данные пределы установки, контроль обрыва ремня зарядного генератора.

2.2. Пульт – щит управления газовой электростанции модели АГ-650С-Т400-2Р 2-й степени автоматизации в автоматическом и островной режиме, со встроенным или внешним шкафом АВР - автоматический ввод резерва, системой автоматического запуска при пропадании напряжения, на базе контроллера «Huegli Tech» HT-GC-315 Швейцария, или InteliLite NT AMF 20/25 «ComAp» Чехия, «Lovato» Италия, «Motortech» Германия (цифровой дисплей русифицированный). Во время запуска и управления ГПУ-650.2 необходимо присутствие оператора. Устройство автоматического ввода резерва (АВР) предназначено для восстановления питания потребителей путем автоматического присоединения резервного источника питания при отключении рабочего источника питания, и автоматического восстановления основного питания при восстановлении рабочего источника питания:
2.2.1. автоматический запуск, предусматривает запуск после пропадания входной сети либо выхода напряжения за установленные пределы. ДЭС оснащен статическим зарядным устройством АКБ и подогревателем охлаждающей жидкости, питающимся от основной сети, и находящимся в режиме горячего резерва. После восстановления основной сети подаётся команда на блок коммутации нагрузки или переключения нагрузки на основную сеть, отключается и переводится в дежурный режим.
2.2.2. пульт управления АВР предназначен для контроля и управления дизельными электростанциями и обеспечивает следующие операции: запуск, останов, аварийная защита (путем ее останова) с сигнализацией причины аварийного состояния, контроль и индикацию параметров по данным датчиков:
2.2.2.1. линейных напряжений генератора, токов нагрузки генератора по каждой фазе, частоты тока генератора, активной мощности, напряжения аккумуляторной батареи, давления масла, температуры охлаждающий жидкости, уровня топлива, времени наработки, контроль обрыва датчиков температуры, давления, контроль обрыва ремня зарядного генератора.

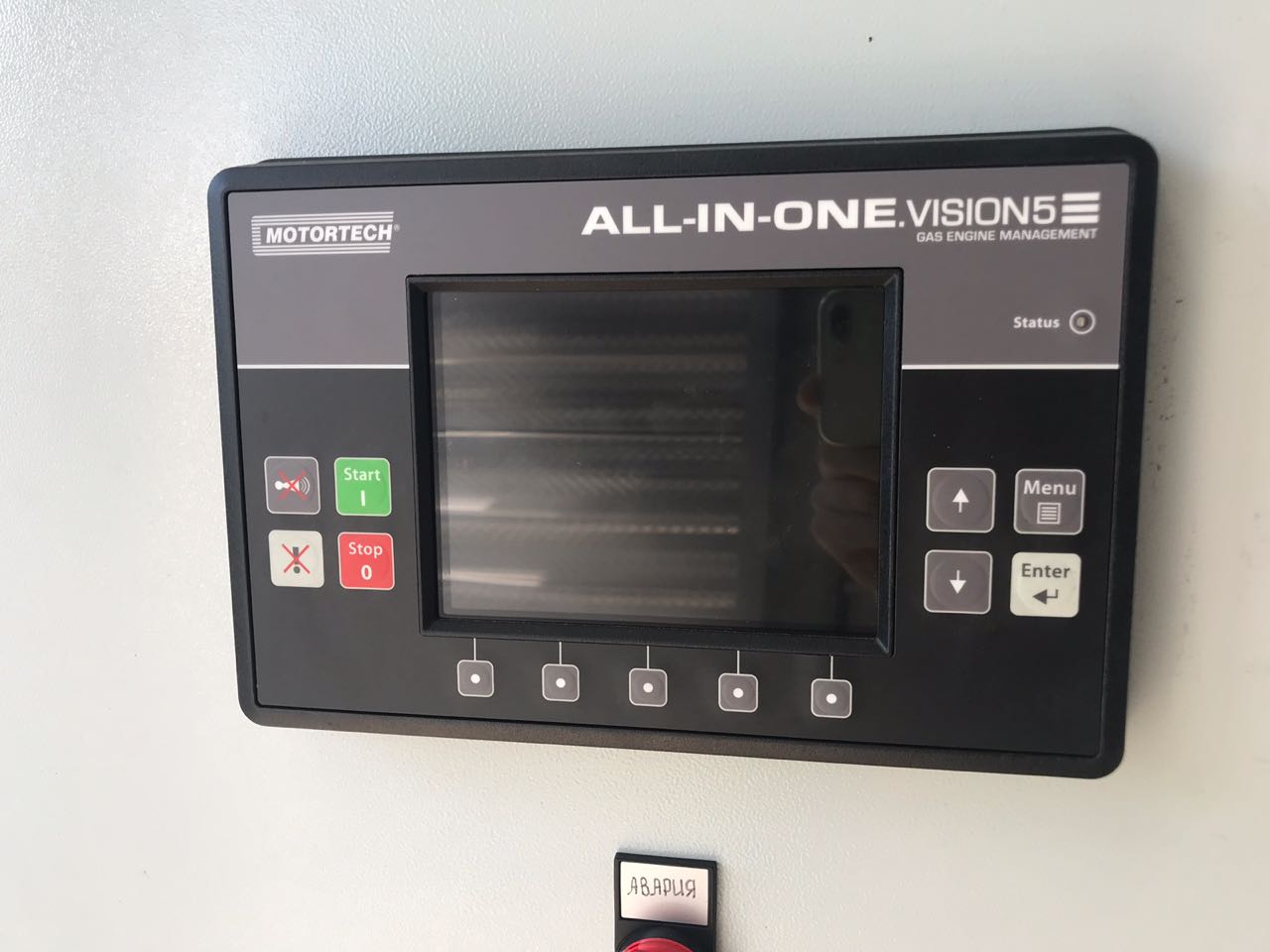

3. Параллельная работа (синхронизация) газовой электростанции ГПУ-650, АГП-650, ЭГП-650 (АГ-650С-Т400-3Р)
3.1. Параллельная работа синхронных генераторов между собой и синхронизация с централизованной сетью, на базе контроллера «Huegli Tech» HT-GC-600 Швейцария, InteliLite NT ComAp Чехия, «Lovato» Италия, «Motortech» Германия:
3.1.1. под параллельной работой ГПУ 650 кВт понимается выработка электроэнергии двумя или более агрегатами на общую нагрузку и синхронизация с централизованной сетью. Условие для параллельной работы – это равенство частоты, напряжения, порядка чередования фаз и углов фазового сдвига на каждом ГПУ 650 кВт. Общая нагрузка при параллельной работе – синхронизации генераторных установок будет распределяться пропорционально их номинальным мощностям только в том случае, если их внешние характеристики, построенные с учетом изменения скорости вращения первичных двигателей ДВС (ГПД) в зависимости от относительного значения тока будут одинаковы.
3.1.2. параллельная работа газопоршневой электростанции с сетью обеспечивает увеличение общей мощности электростанции, повышает надежность энергоснабжения потребителей и позволяет лучше организовать обслуживание агрегатов. Электрические станции, в свою очередь, объединяют для параллельной работы в мощные энергосистемы, позволяющие наилучшим образом решать задачу производства и распределения электрической энергии. Таким образом, для синхронной машины, установленной на электрической станции или на каком-либо объекте, подключенном к энергосистеме, типичным является режим работы на сеть большой мощности, по сравнению с которой собственная мощность генератора является очень малой. В этом случае с большой степенью точности можно принять, что генератор работает параллельно с сетью бесконечно большой мощности т. е. напряжение сети Uc и ее частота fc являются постоянными, не зависящими от нагрузки данного генератора.
3.1.3. включение газового генератора на параллельную работу с сетью: в рассматриваемом режиме необходимо обеспечить возможно меньший бросок тока в момент присоединения генератора к сети. В противном случае возможны срабатывание защиты, поломка генератора или первичного двигателя.

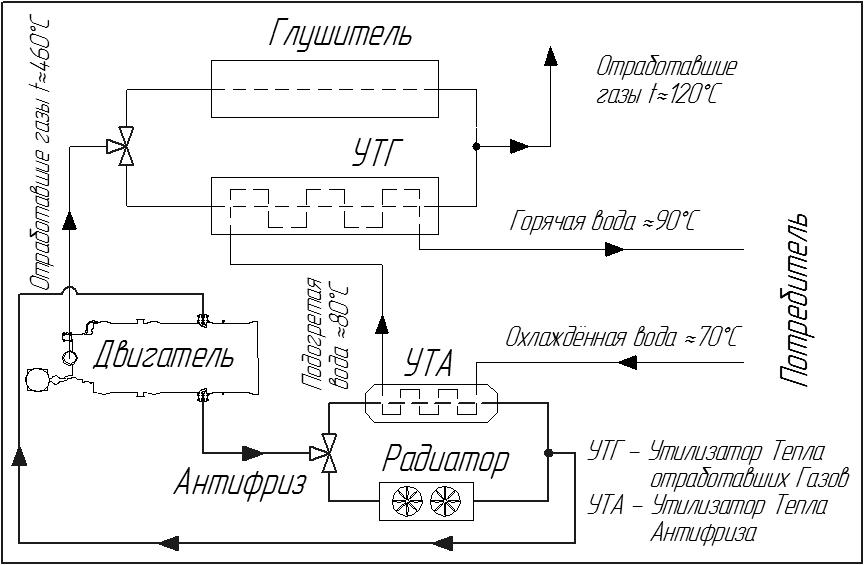

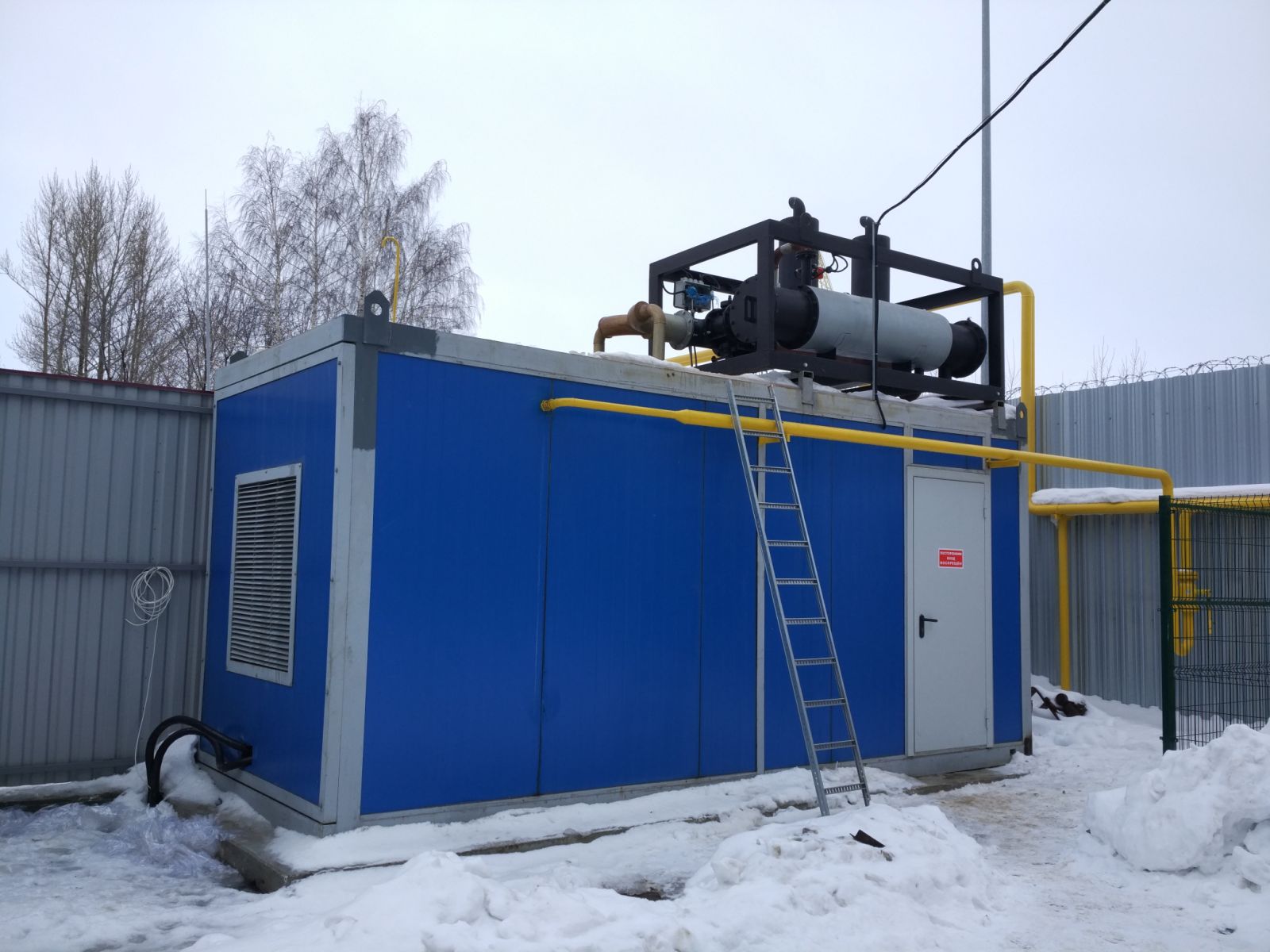

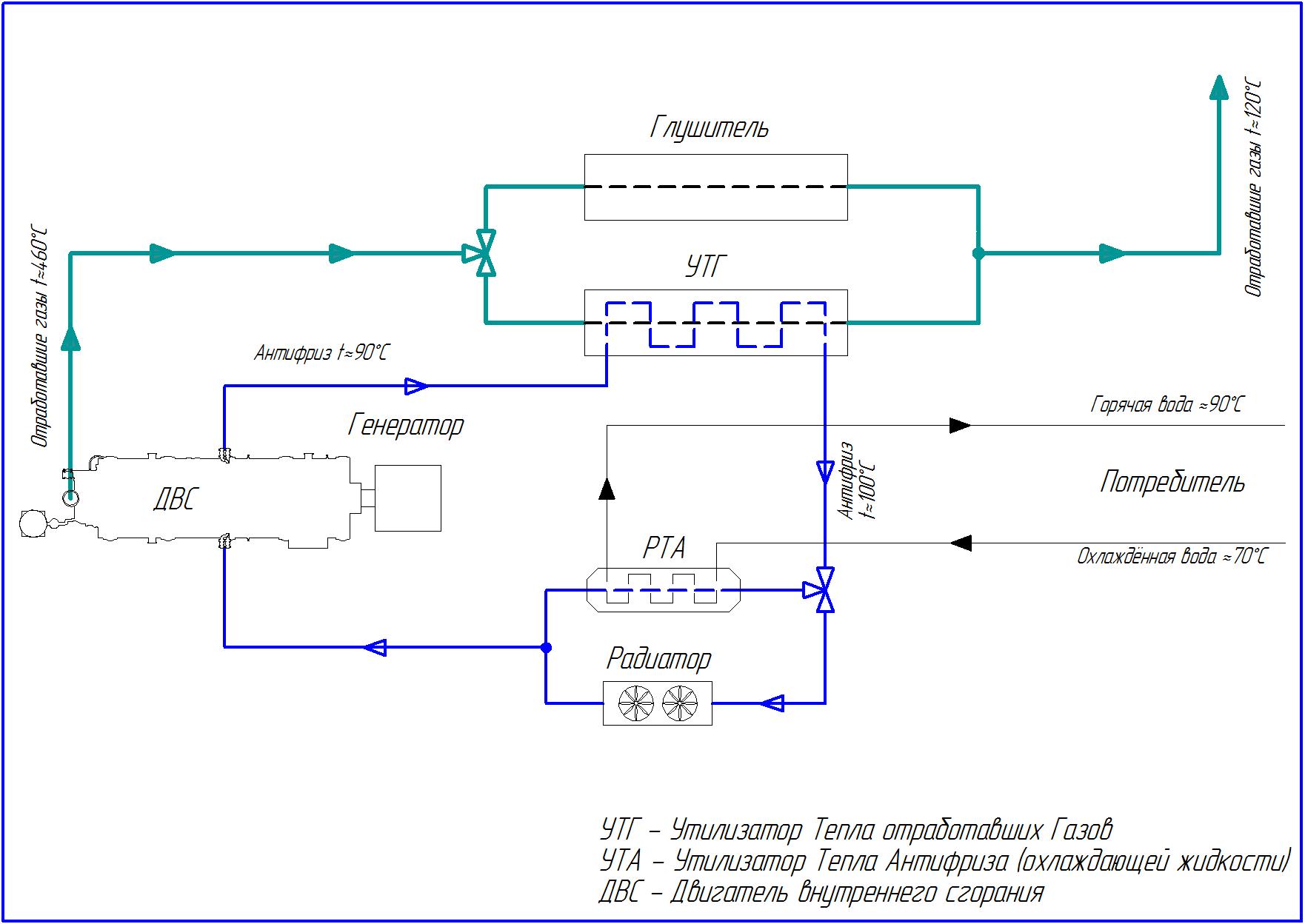

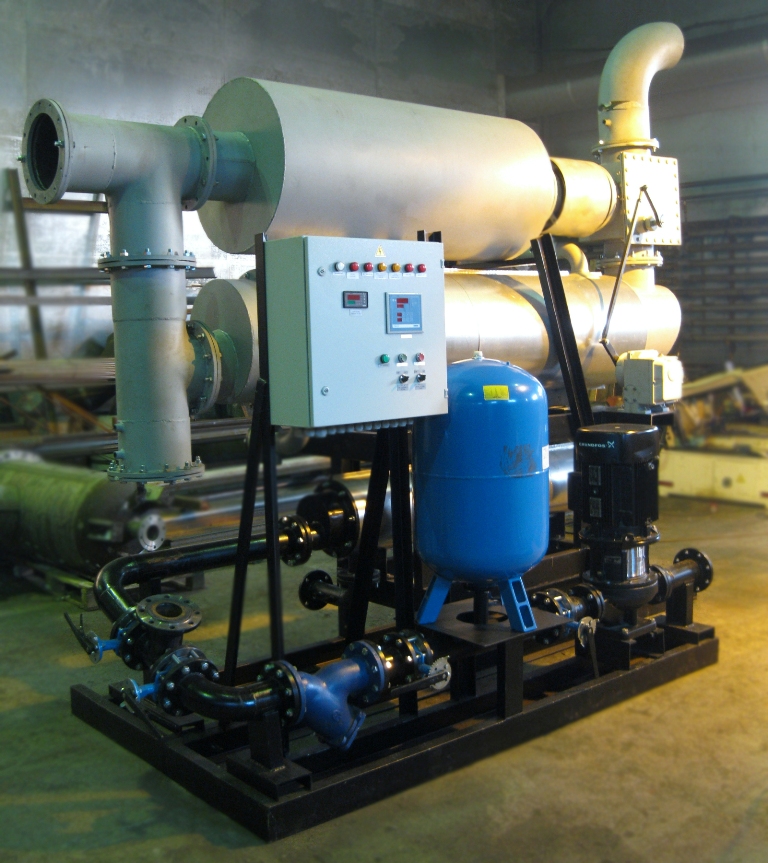

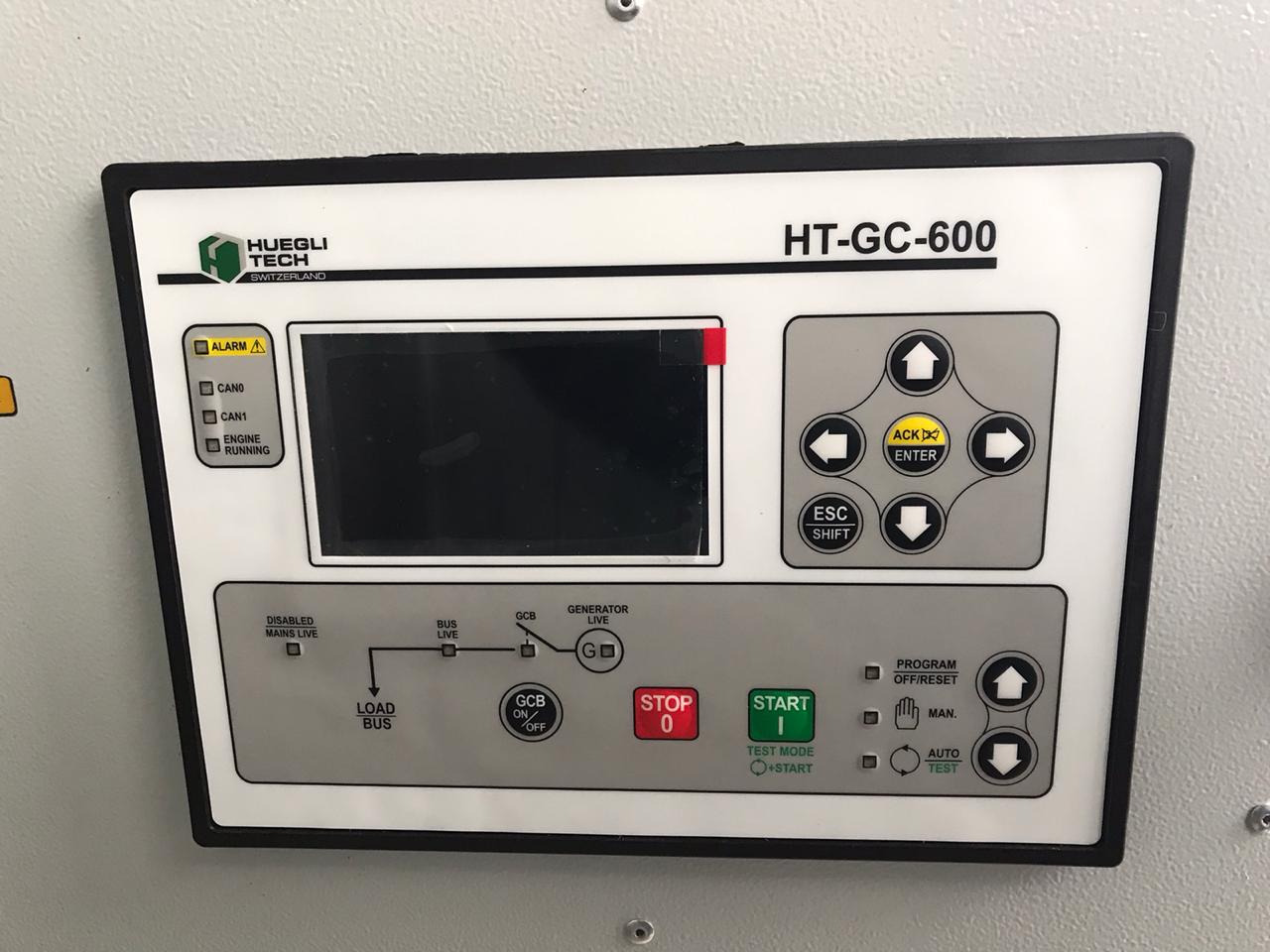

Когенерационная установка КГУ-650 Baudouin 12М33 (синхронизация)

4. Капот всепогодный газопоршневой электростанции ГПУ-650, АГП-650, ЭГП-650 (АГ-650С-Т400-1РП)

4.1. Погодозащитный капот газогенераторной установки (металлический всепогодный кожух):
4.1.1. металлический защитный кожух (капот), оборудованный неподвижными защитными жалюзи на проемах приточной и вытяжной вентиляции;
4.1.2. конструкция металлического кожуха и расположение дверей обеспечивают удобный доступ ко всем основным узлам дизельного генератора для их осмотра и сервисного технического обслуживания. Дверцы легко снимаются;
4.1.3. система газовыхлопа - газовыхлопной трубопровод дизеля с промышленным глушителем (уровень демпфирования шума 12 -15 дБА) с сильфоном и искрогасителем;
4.1.4. габариты ГПУ-650 в капоте (ДхШхВ) 5100×1700×2500 мм;
4.1.5. общий вес 5800 кг;

Газопоршневая электростанция АГП-650 под капотом (Baudouin 12М33)

5. Кожух шумозащитный газопоршневой электростанции ГПУ-650, АГП-650, ЭГП-650 (АГ-650С-Т400-1РП-Ш)
5.1. Кожух шумоизоляционный газогенераторной установки:
5.1.1. усиленная цельнометаллическая конструкция стенок, пола и крыши;
5.1.2. транспортные рымы, расположенные на крыше, для перегрузки и транспортировки оборудования за верхнюю часть кожуха;
5.1.3. удобная конфигурация дверей, обеспечивающая доступ к основным узлам оборудования и облегчающая его ремонт и сервисное обслуживание;
5.1.4. увеличенная толщина металлических стенок и дверей для снижения шума;
5.1.5. акустический термостойкий материал в качестве шумоизолирующего материала внутреннего пространства кожуха;
5.1.6. глушитель, расположенный внутри кожуха;
5.1.7. теплоизолированный газовыхлопной трубопровод дизеля;
5.1.8. воздушные каналы для дополнительного снижения шума;
5.1.9. цвет RAL 5005 синий или согласно требованиям заказчика;
5.1.10. габариты ГПУ-650 в кожухе (ДхШхВ) 5700 х 1700 х 2500 мм;
5.1.11. общий вес 6000 кг;

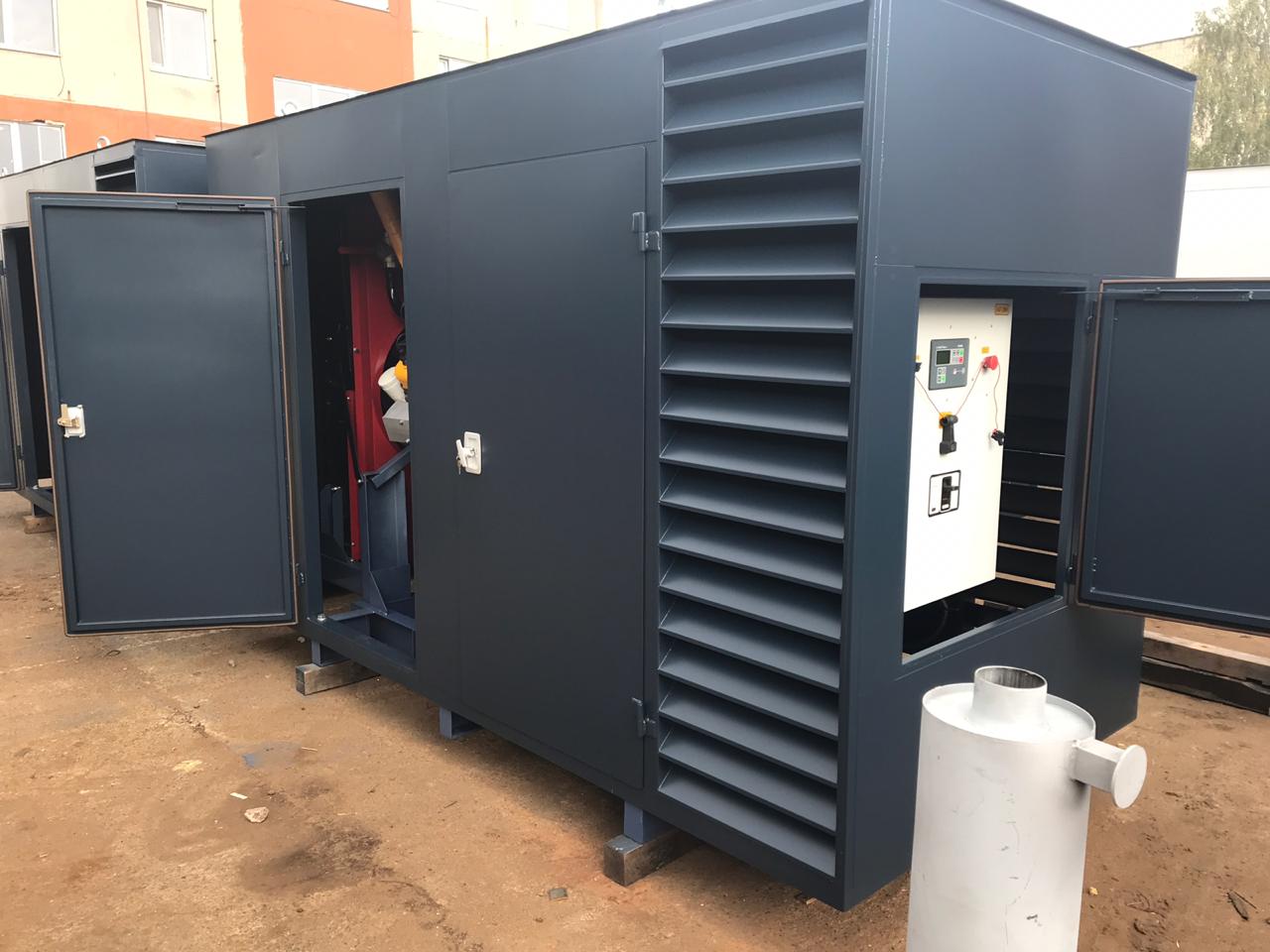

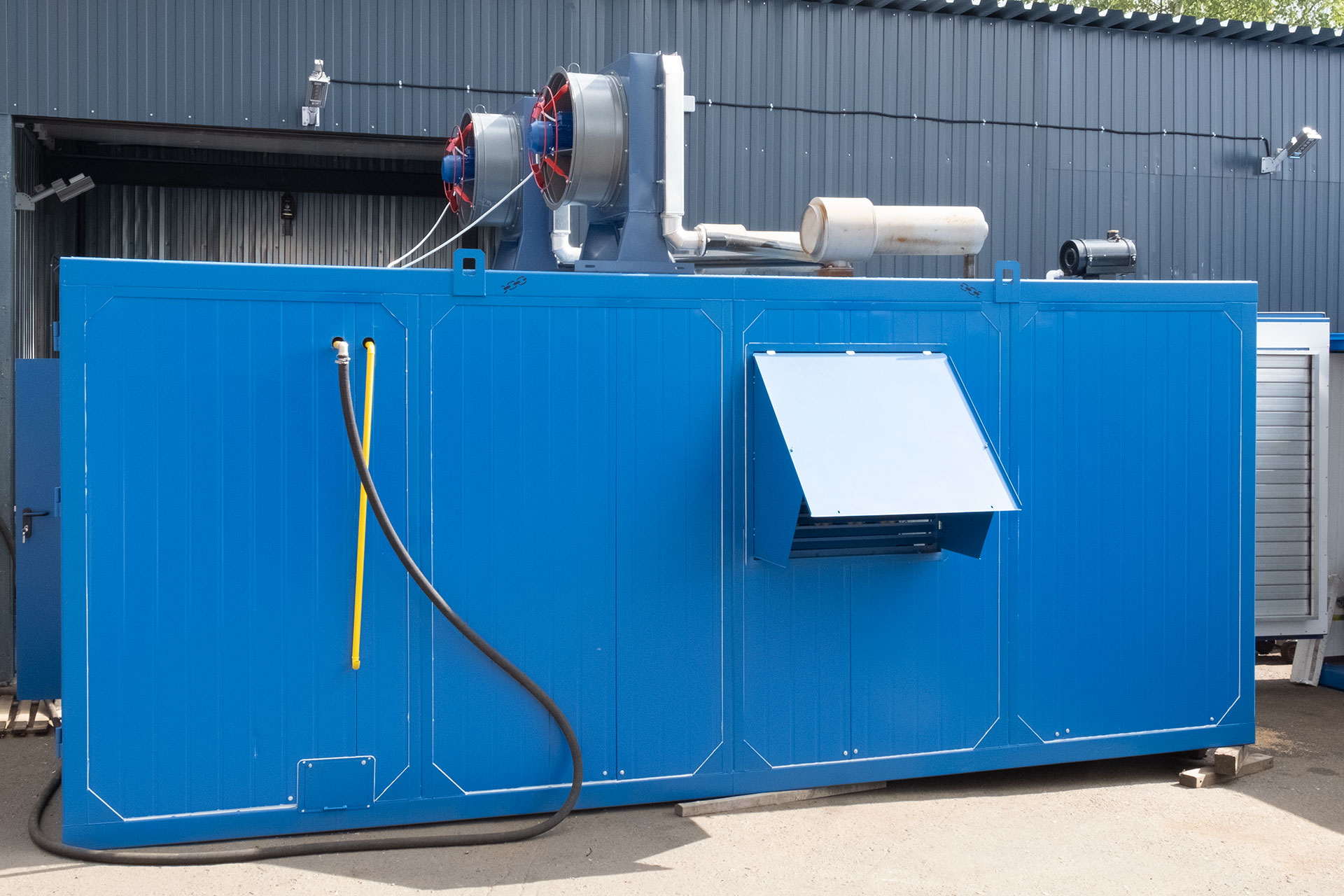

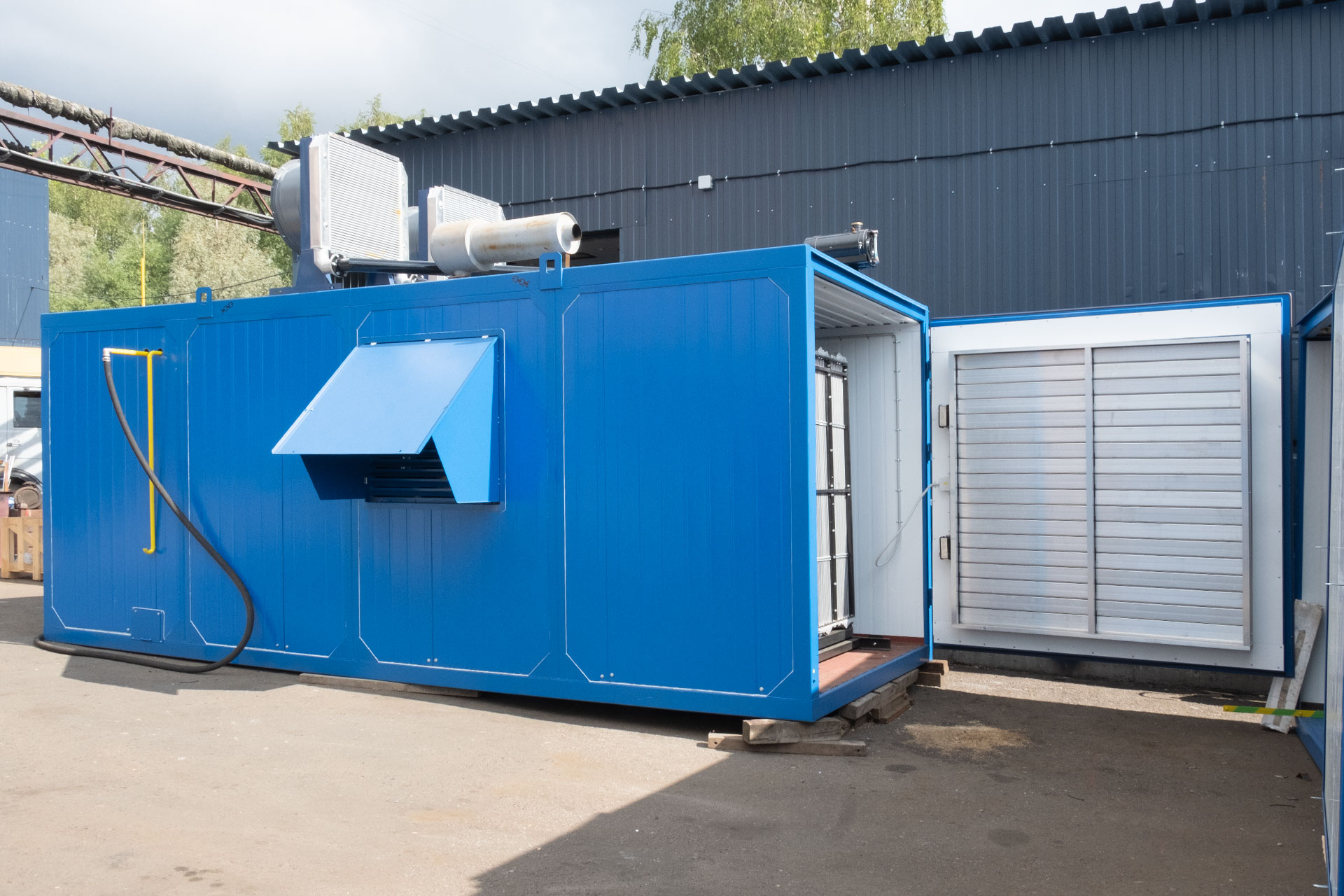

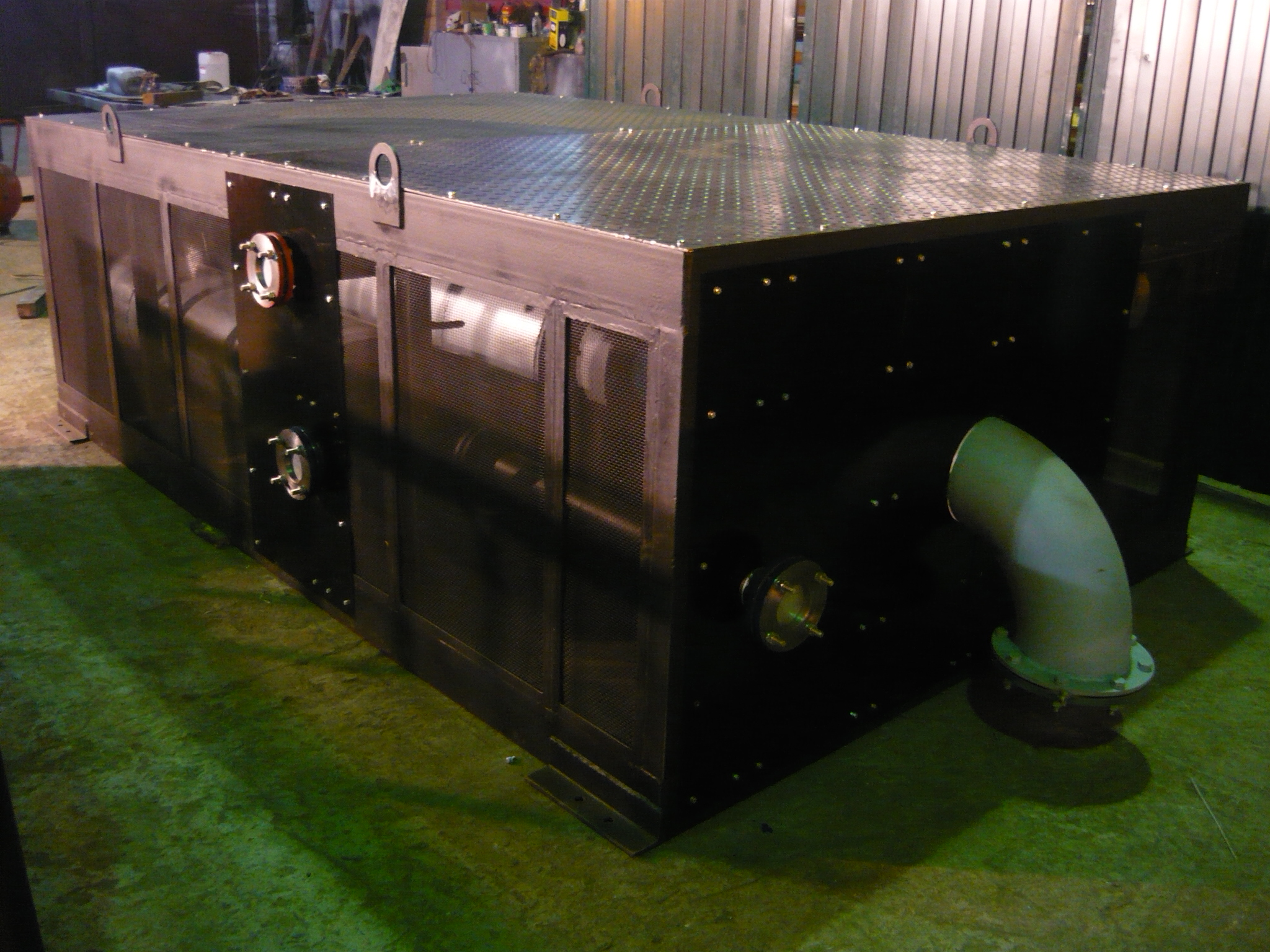

Газопоршневая электростанция АГП-650 в кожухе (Baudouin)

6. Конструкция и описание утепленного контейнера газопоршневой электростанции ГПУ-650, АГП-650, ЭГП-650, БКГПЭА-650 (АГ-650С-Т400-1РН)
6.1. Утепленный блок-контейнер морского типа «Север-М» газогенераторной установки:
6.1.1. стандартный морской контейнер 40 футов (утепленный контейнер типа «Север-М») представляет собой закрытую герметичную емкость, собранную из дна, крыши, стенок и двери. Данный вид транспортировочного оборудования производят из стального профильного листа толщиной 3 мм, вертикальные ребра жесткости, который предварительно подвергается антикоррозийной обработке. Пол контейнера дополнительно усиливается настилом – рифлёным листом толщиной 4 мм. Двери могут быть как торцевыми, так и боковыми.
6.1.2. стандартный морской контейнер 40 футов весит 4 тонны, что позволяет с легкостью закреплять его на плавучих транспортных средствах. Такие контейнеры широко используются для перевозки не только морским, но и железнодорожным, а также автомобильным транспортом.
6.1.3. внутренние стены выложены из утеплителей сэндвич-панелей толщиной не более 100 мм, или металлический профлист 1,5 мм, пароизоляция, гидроизоляция, утеплитель базальтовая плита, потолок утеплен и обшит оцинкованным листом, пол утеплен и покрыт рифлёным листом толщиной 4 мм;
6.1.4.утепленный блок-контейнер «Север-М» морского типа предназначен специально для работы в экстремальных климатических условиях, так как конструкция и применяемый утеплитель обеспечивает эффективную эксплуатацию в диапазоне температур от -50°С до +50°С;
6.1.5. влажность: до 98% при + 25°С;
6.1.6. наклон относительно горизонтальной плоскости: до 10 градусов;
6.1.7. запылённость воздуха: до 0,01 г/м3; (до 0,5 г/м3; не более 3 часов);
6.1.8. звуковое давление не более 70 dBA;
6.1.9. степень огнестойкости: II, III, С1 согласно СНиП 2.01-85, СНиП 21.01-97;
6.1.10. пожарная категория: В2 (по НПБ 105-03);
6.1.11. снеговой район: IV, V (СНиП 2.01.07-85);
6.1.12. ветровой район: IV, V;
6.1.13. сейсмостойкость: до 9 баллов;
6.1.14. срок службы: не менее 20 лет;
6.1.15. основа блок-контейнера - силовой металлический каркас, обеспечивающий достаточную жесткость для транспортировки;
6.1.16. в верхней части боковых стоек и на основании расположены специальные рымы, позволяющие перемещать блок-контейнер;
6.1.17. стены и крыша контейнера изготовлены из сэндвич-панелей толщиной до 100 мм, или металлический профлист, пароизоляция, гидроизоляция, утеплитель базальтовая плита. Внутренний и наружный лист сэндвич-панелей выполнен из оцинкованной стали с порошковой окраской, а в качестве наполнителя используется прессованная базальтовая вата. Монолитная конструкция панелей, изготовленных в заводских условиях, обеспечивает прочность стен и крыши контейнера;
6.1.18. основанием контейнера служит сварная рама с днищем из металлического листа, способная выдерживать оборудование весом в несколько тонн;
6.1.19. все остальные элементы блок-контейнера (окна, двери, система обогрева, вентиляция и т.д.) выполняются в зависимости от цели его использования. Все системы, которыми оборудован блок-контейнер, спроектированы для обеспечения его правильной и безопасной эксплуатации;
6.1.20. температура внутри контейнера должна быть оптимальной для нормальной работы оборудования. В нем предусмотрена система вентиляции и вывода отработавших газов, а также система внутреннего обогрева;
6.1.21. внутреннее пространство контейнера оборудовано системой освещения, которая питается от аккумуляторных батарей или от внешней сети, если она есть на объекте;
6.1.22. блок-контейнер обязательно оборудуется пожарно-охранной сигнализацией, которая срабатывает при превышении допустимой температуры и при проникновении в контейнер посторонних лиц.
6.1.23. входная дверь;
6.1.24. люк ввода-вывода силовых и контрольных кабелей;
6.1.25. цвет RAL 5005 синий или согласно требованиям заказчика;
6.1.26. габариты ГПУ-650 в блок-контейнере (ДхШхВ) 12191 x 2438 x 2591 мм;
6.1.27. общий вес не более 10000 кг;

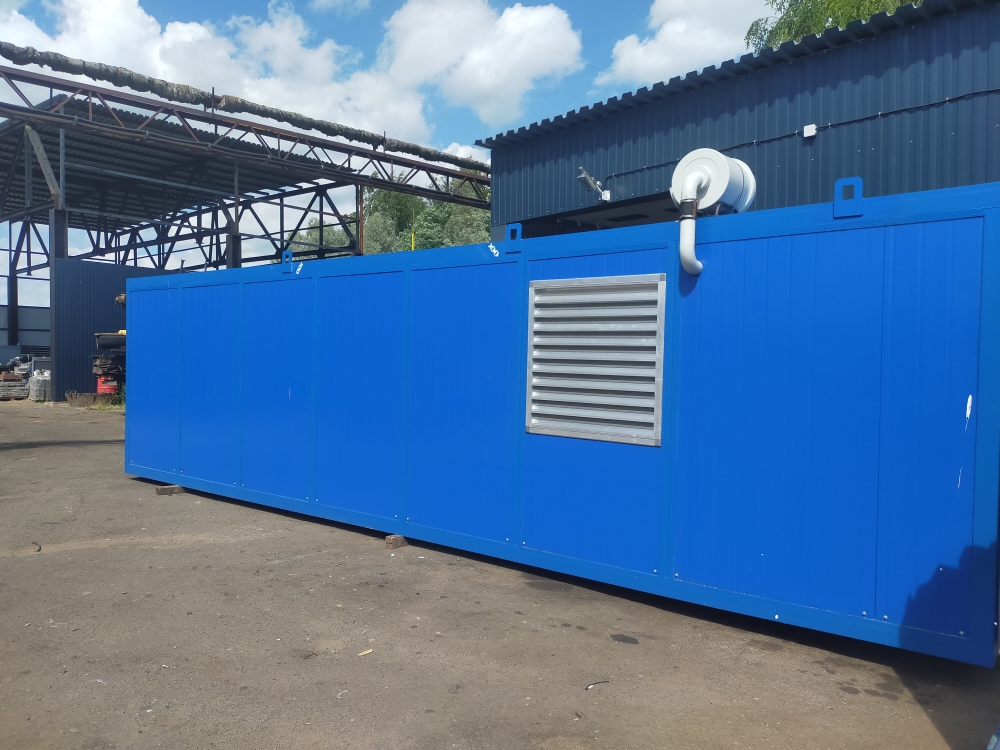

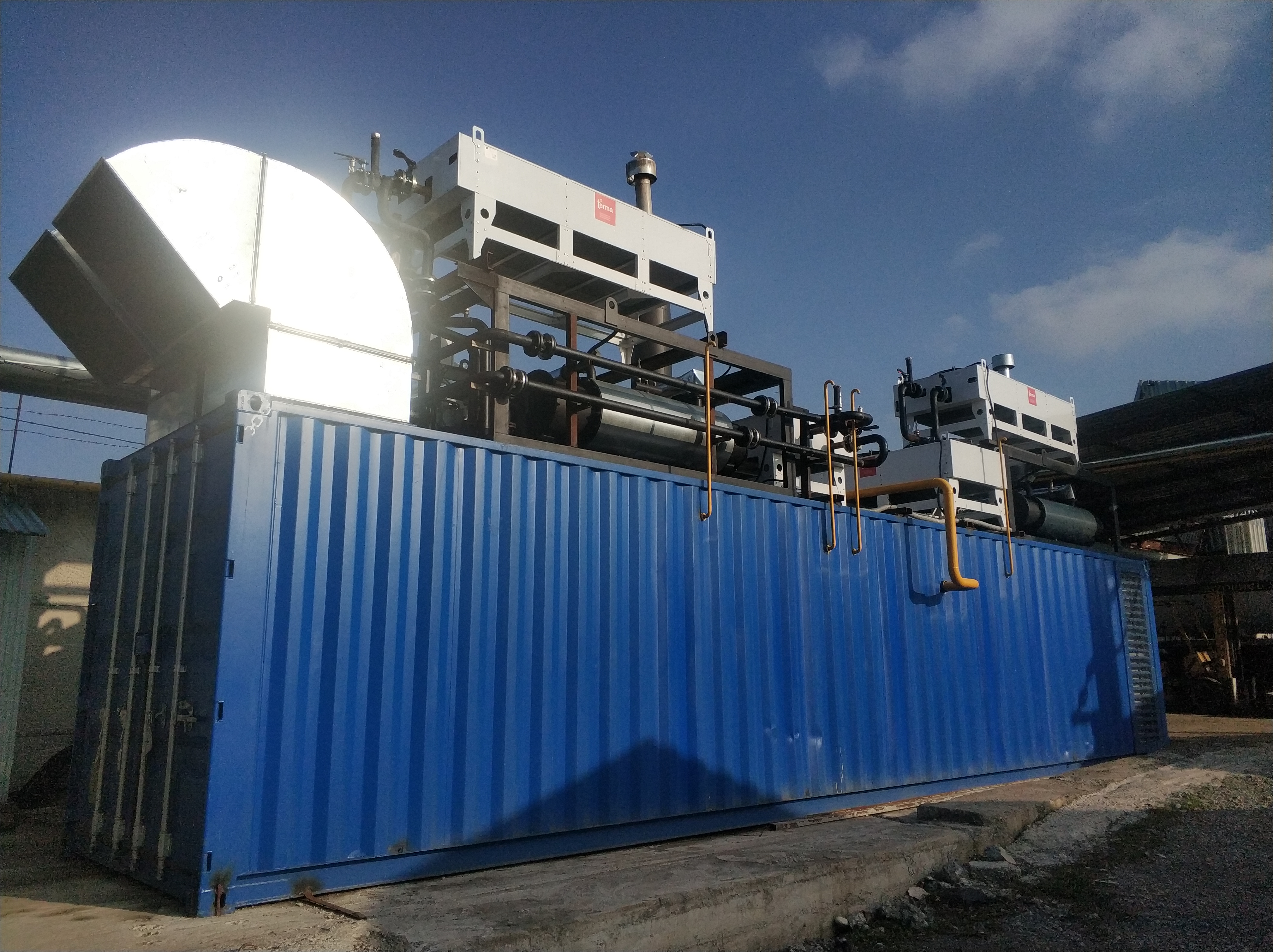

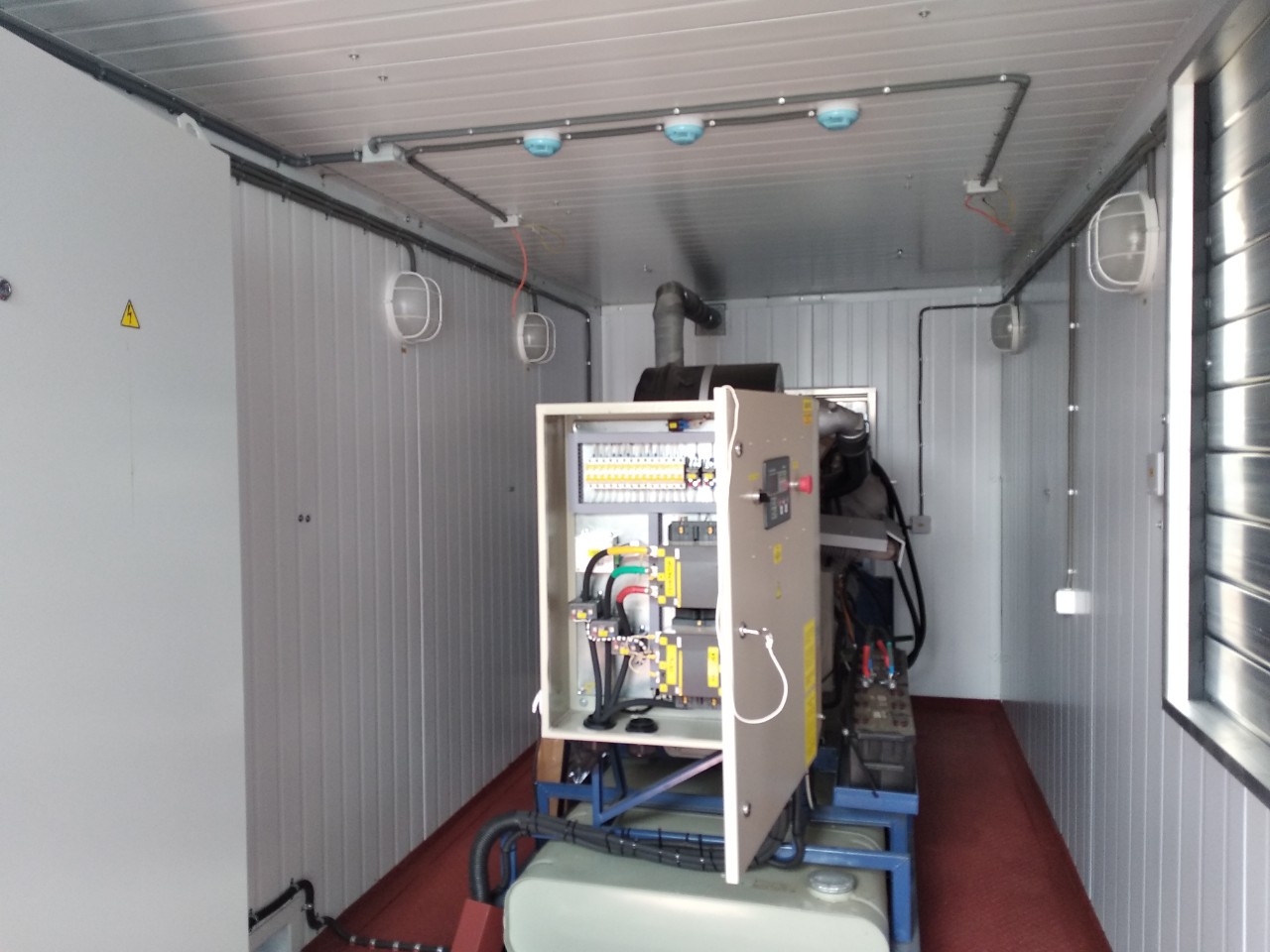

Газопоршневая электростанция АГП-650 БКИ (Moteurs Baudouin) в блок-боксе морского типа

6.2. Оснащение контейнера газопоршневой электростанции ГПУ-650 БКИ, АГП-650 БКИ, ЭГП-650 БКИ, БКГПЭА-650 (АГ-650 БКИ)
6.2.1. Блок-контейнер типа «Север-М» газогенераторной установки оснащён следующими системами:
6.2.2. клапаны рабочей вентиляции для оттока и притока воздуха выполнены из алюминиевого профиля и имеют электропривод для автоматического срабатывания. Автоматическая система приточно-вытяжной вентиляции. Система приточно-вытяжной вентиляции на основе жалюзи с электроприводом. Технологическая система вентиляции обеспечивает вентиляцию, а также необходимый температурный режим при работе ГПЭС-650. Состоит из впускного и выпускного алюминиевого клапана с организованной герметизацией, электроприводов и наружных жалюзи обеспечивающих защиту клапана от механических повреждений.
6.2.3. Алгоритм управления клапанами:
6.2.3.1. при неработающей ГПЭС-650 впускной и выпускной клапаны закрыты.
6.2.3.2. после запуска ГПЭС-650 (появлении напряжения на выходе) выпускной и впускной клапан
открываются.
6.2.3.3. при подаче сигнала «пожар» от системы пожарной сигнализации впускной и выпускной клапаны
автоматически закрываются.
6.2.4. АСПТ «Гранит» – автоматическая система пожаротушения с порошковым исполнительным элементом типа «Буран-2,5»;
6.2.5. ОПС – система охранно-пожарной сигнализации с возможностью автоматического и ручного пожаротушения с применением модуля автоматического порошкового пожаротушения. Штатно в контейнере электростанции устанавливается охранно-пожарная сигнализация (12В) на основе пожарных дымовых оптико-электронных извещателей и пожарных ручных электроконтактныхизвещателях, магнитоконтактных и оптико-электронных охранных извещателей, с звуковым оповещателем, с охранно-пожарным световым извещателем над входной дверью;
6.2.6. огнетушители ОУ-2 – 2 шт.
6.2.7. ЩСН – щит (система) собственных нужд. Штатно освещение контейнера электростанции выполнено двумя настенными светильниками – 24 В, и двумя настенными светильниками – 220 В (работающими от основной сети либо от генераторной установки). Выключатель освещения находится внутри контейнера ;
6.2.8. масляный радиатор 1,5 кВт (для поддержания температурного режима в контейнере) – 2 шт.
6.2.9. система газовыхлопа контейнера для электростанции имеет компенсатор линейного растяжения, теплоизолированный трубопровод, предусмотрен быстрый демонтаж глушителей шума.
6.2.10. комплект аккумуляторных батарей АКБ 6СТ-190 (2 шт.). Предназначены для питания стартера первичного двигателя, системы пожарно-охранной сигнализации, а также системы рабочего и резервного освещения.

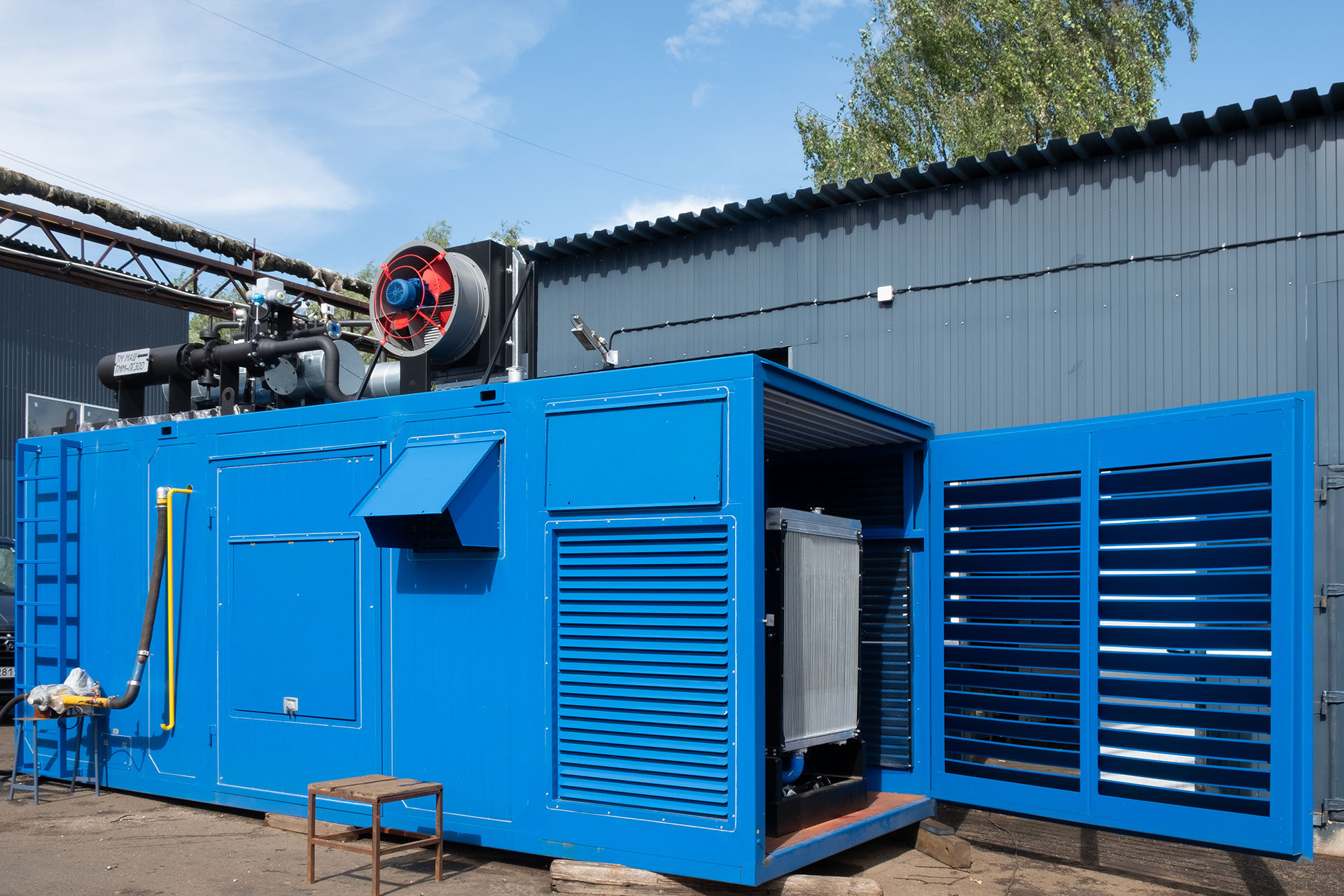

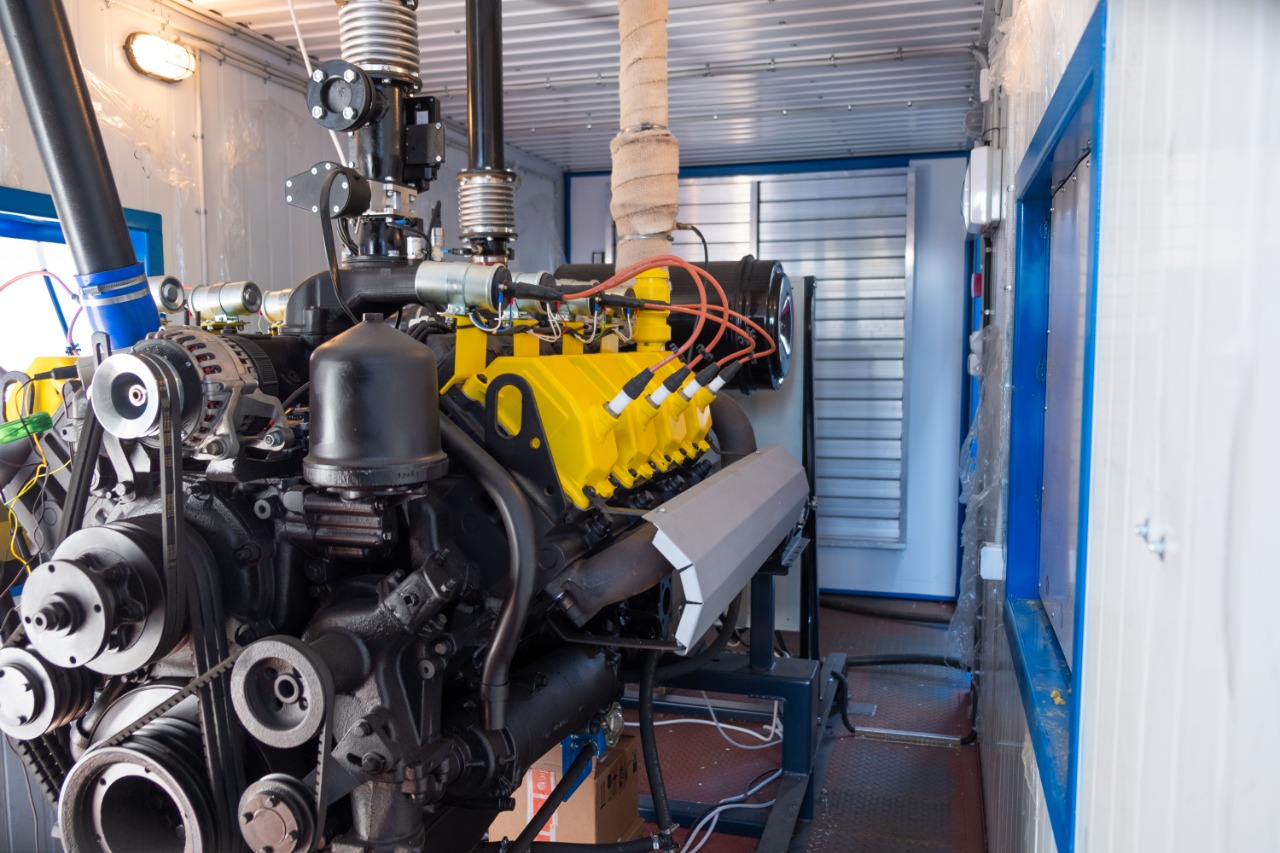

Газопоршневая электростанция ЭГП-650 БКИ (Moteurs Baudouin) в утепленном блок-боксе морского типа

7. Документация газоэлектростанции ГПУ-650, АГП-650, ЭГП-650 (АГ-650С-Т400)
7.1. Комплект эксплуатационной документации:
7.1.1. паспорт двигателя;
7.1.2. паспорт синхронного генератора;
7.1.3. паспорт электроагрегата;
7.1.4. паспорт пульта управления;
7.1.5. руководство по эксплуатации электроагрегата;
7.1.6. руководство по эксплуатации двигателя;
7.1.7. руководство по эксплуатации синхронного генератора;
7.1.8. руководство по эксплуатации пульта управления;
7.1.9. сертификат на электроагрегат;
7.1.10. сертификат на контейнер;

8. Системы утилизации тепла газопоршневой электростанции ГПУ-650 (СУТ), когенерация тепла газовой электростанции 650 кВт (КГУ-650)
8.1. Состав блока СУТ для ГПУ 650 кВт:
8.1.1. Котел-утилизатор КУВИ;
8.1.2. Сборочные единицы байпасного газохода;
8.1.3. Клапан предохранительный 17с25нж Р=10.3кгс/см2;
8.1.4. Комплект жидкостных трубопроводов и арматуры;
8.1.5. Теплоизоляция блока-утилизации в оцинкованном кожухе;
8.1.6. Рама блока;
8.1.7. Подогреватель ПМКИ;
8.1.8. Комплект сборочных единиц жидкостного трубопровода;
8.1.9. Комплект вспомогательного оборудования арматуры и трубопроводов;
8.1.10.Клапан трехходовой регулирующий с эл. приводом ESBE;
8.1.11.Насос WILO;
8.1.12.Рама блока;
8.1.13.Система автоматики СУТ;
8.1.14.Глушитель:
8.1.14.1.Глушитель полностью выполнен из материала 08Х18Н10 (нержавейка)

Условное обозначение газоэлектростанции ГПУ-650, АГП-650, ЭГП-650, АГ-650:
АГ-650С-Т400-1Р (1РП, 1РП-Ш, 1РН):
АГ – электроагрегат газопоршневой;
650 – номинальная мощность, кВт;
С – стационарный;
Т – трехфазный переменный ток;
400 – напряжение, В;
1-2-3 – степень автоматизации;
Р – водовоздушная система охлаждения;
П – капот;
П-Ш – кожух шумозащитный
Н – контейнер типа «Север»;



Предлагаемое к поставке оборудование новое отечественное, не бывшее в эксплуатации, невосстановленное, не снятое с производства. Оборудование соответствует стандартам качества, упаковки и маркировки. Качество товара подтверждается паспортом предприятия-изготовителя, всероссийскими сертификатами соответствия. Оборудование испытывается под нагрузкой, если необходимо, составляются соответствующие акты.



Перейти к спецификации на блок-контейнер ГПЭС-650



Когенерационная установка 650 кВт (КГУ-650, KG-650, КГПУ-650)

когенерационная установка 650 квт (кгу-650 Baudouin)

Комплектация и описание теплового модуля ТМ - утилизации тепла выхлопных газов и контура охлаждения двигателя ГПУ-650 (АГП-650) КГУ-650:

когенерация тепла кгу-650 (гпу-650) гпа-650

Варианты исполнения газовой электростанции (газовый генератор) мощностью 650 кВт:



Газоэлектростанция 650 квт с возможностью параллельной работы (щит синхронизации)

газоэлектростанция 650 квт с возможностью параллельной работы

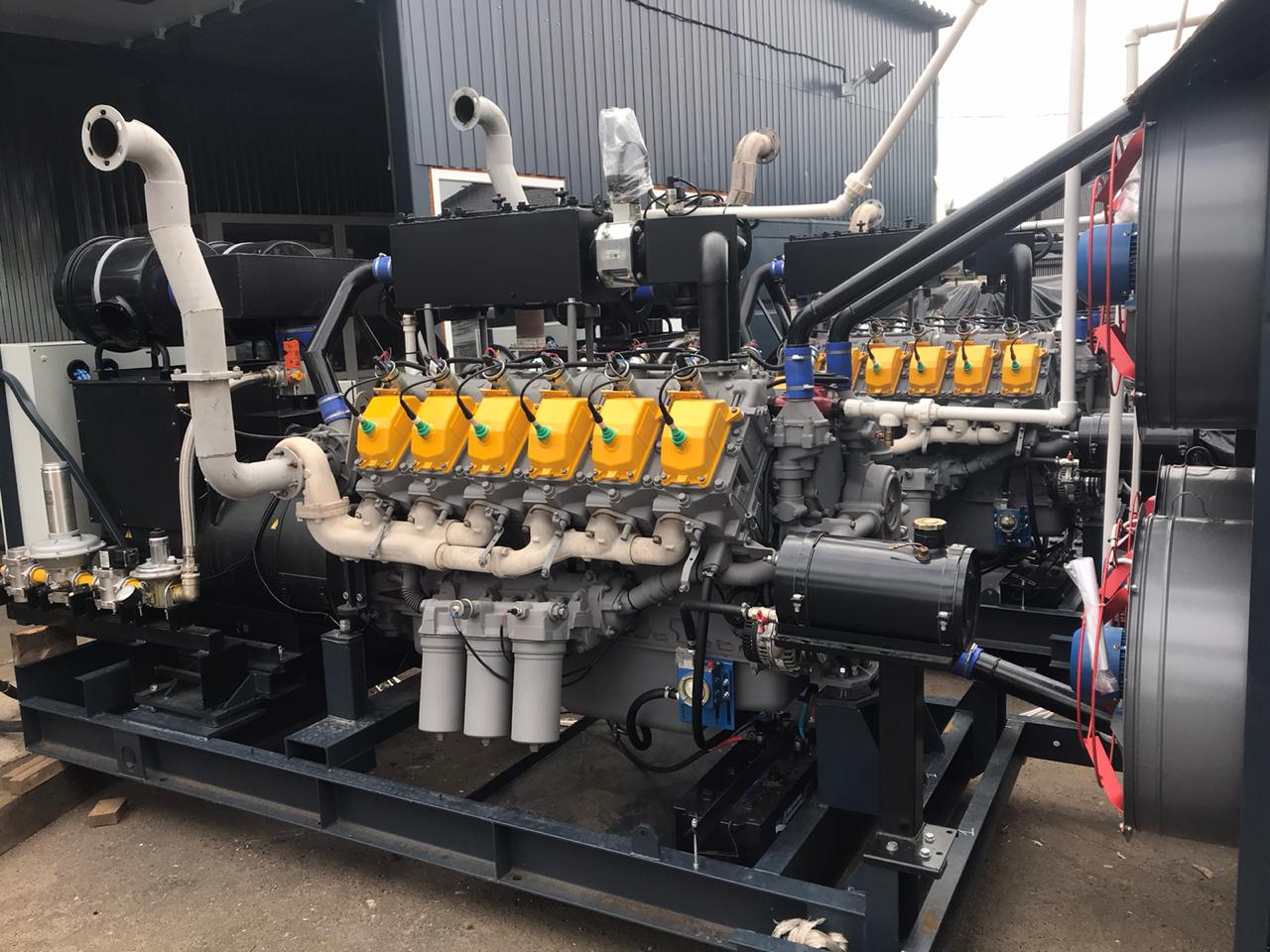

Газовый генератор 650 кВт на базе Moteurs Baudouin 12М33

Газогенераторная установка 650 кВт Moteurs Baudouin 12М33NG

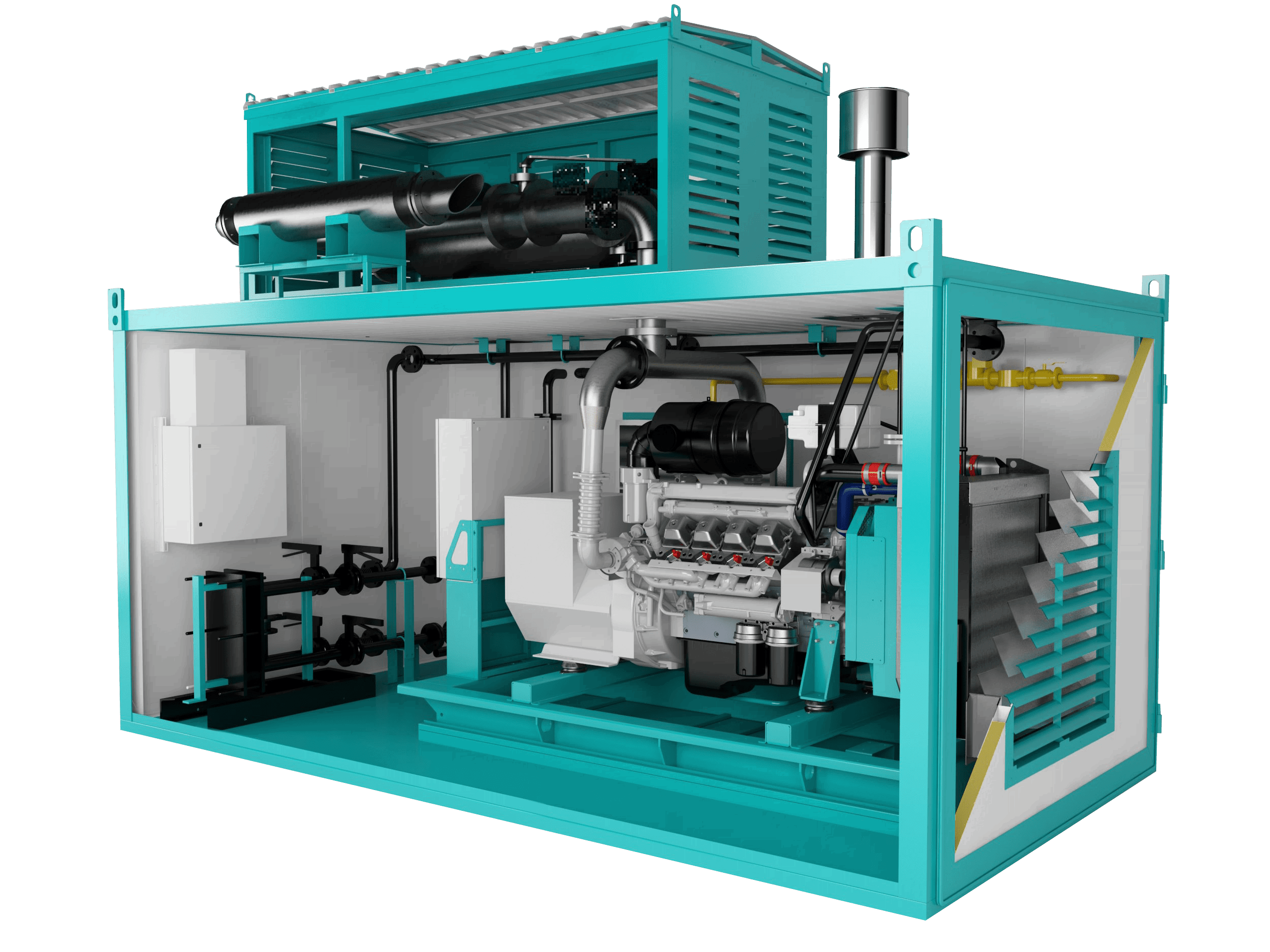

Газопоршневая электростанция 650 кВт в блочно-контейнерном исполнении

Блочно-контейнерные газопоршневые электростанции 650 кВт, ГПУ-650, АГП-650, ЭГП-650, ГПЭС-650, АГ-650, БКГПЭА-650

Газовые генераторы 650 кВт в блочно-модульном исполнении

Газовый генератор 650 кВт в блок-контейнере

Газовый генератор 650 кВт (БКИ, СУТ)

газовая электростанция 650 квт, гпэс-650

Тепловой модуль ГПУ-650 (АГП-650)

Тепловой модуль ГПУ-650 (АГП-650)

Когенерационные газопоршневые установки ГПУ-650

Когенерационные газопоршневые установки ГПУ 650 кВт

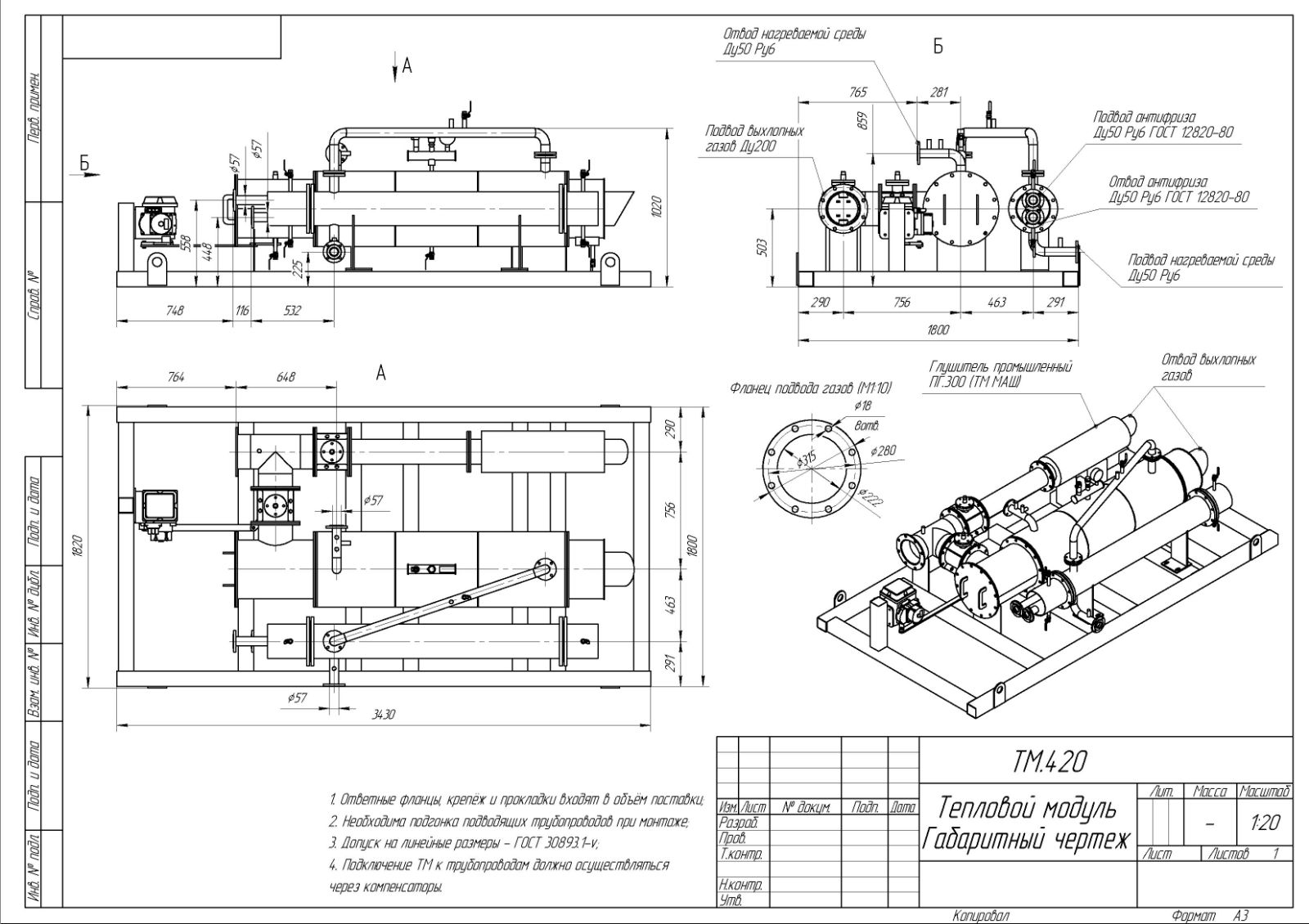

Тепловой модуль утилизации тепла ГПУ-650 (АГП-650)

Утилизация тепла ГПЭС-650

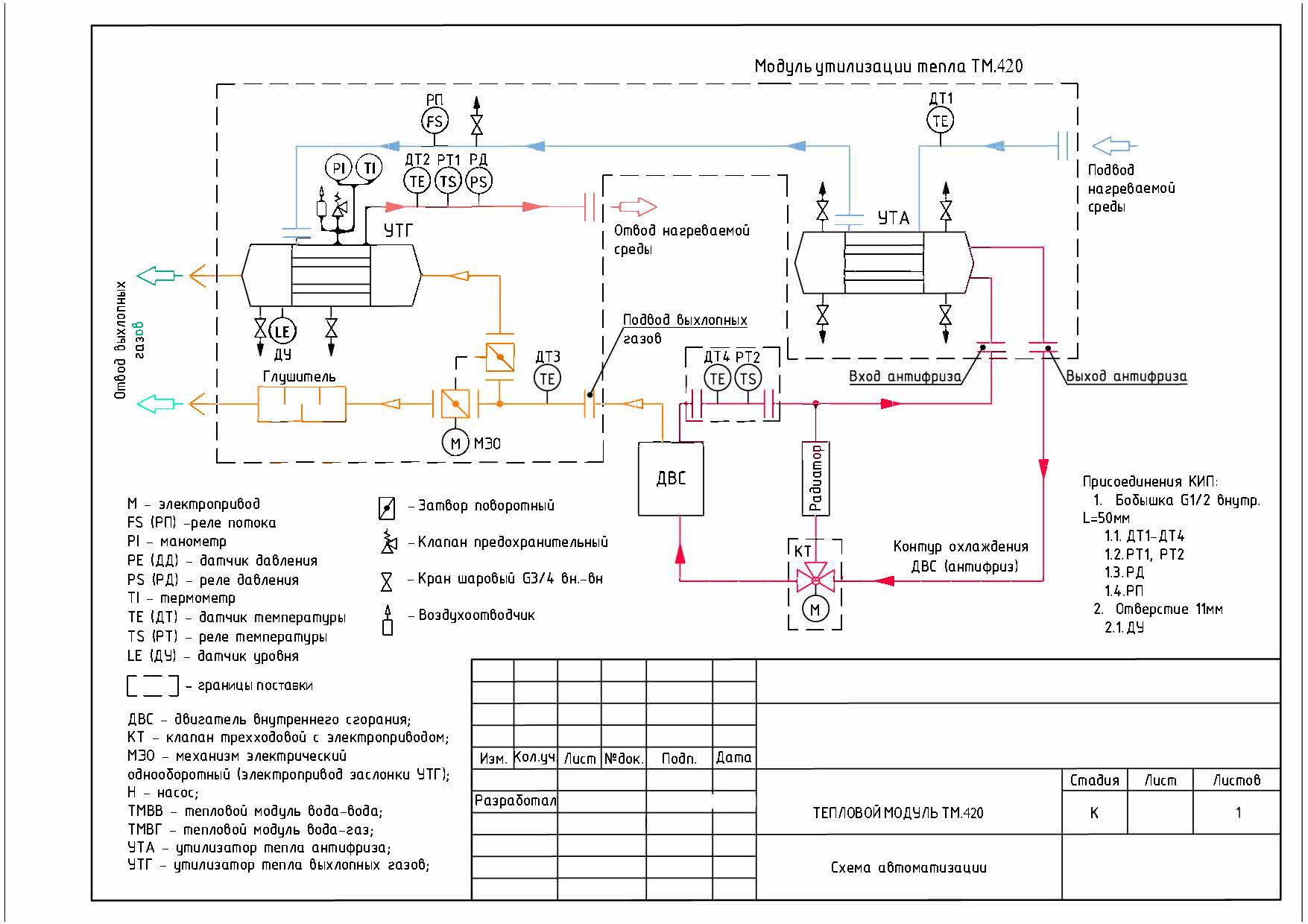

Тепловая схема с раздельными тепловыми модулями

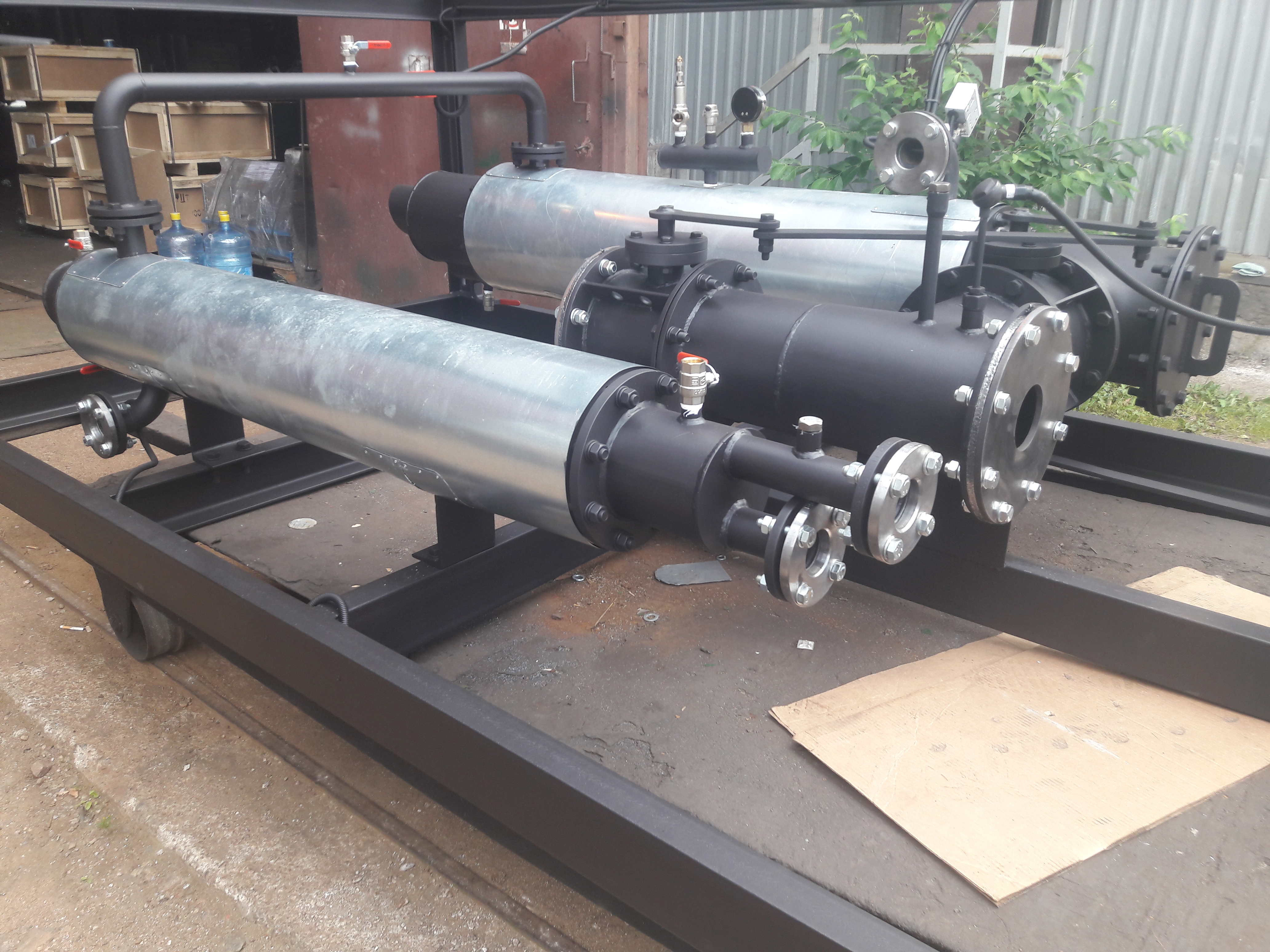

Утилизатор тепла отработавших газов ГПУ-650

Тепловая схема с последовательным проходом антифриза через ТМВГ и ТМВВ

Утилизатор тепла антифриза газопоршневой установки 650 кВт



Тип генератора АГП-650 (ЭГП-650) ГПУ-650 газопоршневая установка, когенерационная установка 650 кВт

АГП-650 (ЭГП-650) ГПУ-650 газопоршневая установка, когенерационная установка 650 кВт (Когенерация тепла) Системы утилизации тепла

Системы утилизации тепла газопоршневой электростанции ГПУ-650Системы утилизации тепла газопоршневой электростанции ГПУ-650

Утилизация тепла газопоршневого электроагрегата ЭГП-650

Утилизатор выхлопных газов газопоршневой электростанции ГПЭС-650Утилизатор выхлопных газов газопоршневой электростанции ГПЭС-650

Утилизатор контура охлаждения двигателя газопоршневой электростанции ГПУ-650

Когенерация тепла газовой электростанции АГП-650Когенерация тепла газовой электростанции АГП-650

Когенерация газопоршневой установки КГУ-650

Системы утилизации тепла ГПУ-650 блочного типаСистемы утилизации тепла ГПУ-650 блочного типа

Когенерация тепла БКГПЭА-650 блочно-контейнерного типа

Когенерация тепла ГПУ-650 блочно-контейнерного типаКогенерация тепла ГПУ-650 блочно-контейнерного типа

Системы утилизации тепла АГП-650 блочного типа

При работе двигателя ГПУ-650 (АГП-650) ГПЭС-650 выделяется большое количество теплоты, которое можно утилизировать с помощью теплового модуля ТМ (системы утилизации тепла СУТ) специального оборудования и затем использовать системы когенерации тепла. При этом для получения данной энергии не затрачивается дополнительное количество топлива – данный продукт является попутным при технологическом процессе выработки электрической энергии. Основные источники попутного тепла при работе газопоршневой электростанции:

  • тепло охлаждающей воды (рубашка охлаждения двигателя Moteurs Baudouin 12М33)
  • тепло отходящих газов (отработавшие выхлопные газы Moteurs Baudouin 12М33)
Купить АГП-650 (ЭГП-650) ГПУ-650 газопоршневая установка, когенерационная установка 650 кВт обращайтесь :
+7 4852 33-41-81
+7 903-646-88-98
