Газопоршневая установка (газовая электростанция) и когенерационная установка для производства электроэнергии и тепла, в открытом и блочно-контейнерном исполнении от завода-производителя

Газопоршневая установка (газовая электростанция, когенерационная установка, газогенератор) российского производства предназначена для использования в качестве основного источника электроэнергии (прайс-лист). Количество часов непрерывной работы ограничено проведением регламентных работ (до 2000 часов непрерывной работы). Установка способна работать при переменных нагрузках.

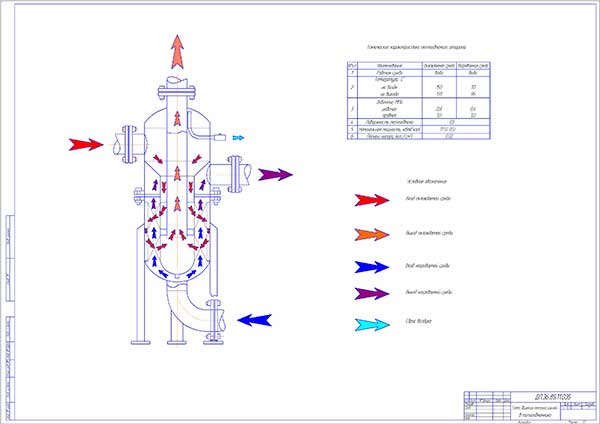

Охлаждаемая среда через штуцер попадает в полость верхнего корпуса аппарата, откуда через патрубок проходит во внутреннюю полость первой секции теплообменного блока, где равномерно распределяясь, попадает в полости теплообменных элементов, образованных попарно сваренными гофрированными пластинами, где происходит охлаждение среды.

Далее среда попадает в полость между теплообменным блоком и обечайкой теплообменного блока. Далее охлаждаемая среда проходит к теплообменным элементам второй секции блока пластин и проходит через них, охлаждаясь, во внутреннюю полость второй секции теплообменного блока.Откуда охлажденная среда выводится из аппарата через патрубок.

Нагреваемая среда попадает в полость нижнего корпуса аппарата через штуцер. Откуда среда проходит между теплообменными элементами второй секции блока пластин, омывая их с внешней стороны, где происходит нагрев среды. Далее среда проходит между теплообменными элементами первой секции блока пластин, омывая их с внешней стороны, где также происходит нагрев среды.

Дальше нагретая среда проходит в полость над теплообменным блоком и выводится из аппарата через штуцер. На верхнем корпусе аппарата установлен штуцер для сброса воздуха из полости верхнего корпуса при заполнении рабочей среды.



Перейти к подробному описанию газопоршневой установки АГП (ГПЭС) ГПУ мощностью 30-350 кВт (двигатель ЯМЗ):

Стоимость газогенераторной установки (газген) ГГУ 60-200 кВт на древесной щепе - по бюджетной цене (открытого типа в вертикальном исполнении, с ручной подачей сырья - лестница), расход щепы (ГГУ) 1-1,2 кг/ч х 1 кВт (видеоролик):

Стандартная базовая комплектация газовых генераторов российского производства

  • модернизированный газопоршневой двигатель с зарядным генератором и стартером
  • генератор силовой синхронный
  • рама базовая
  • система выпуска без глушителей
  • система впуска с воздушными фильтрами
  • система газоподачи
  • газовые редуктора
  • система охлаждения с водяным радиатором
  • система охлаждения масла с масляным радиатором
  • в открытом исполнении
  • в капотном исполнении
  • в блочно-контейнерном исполнении
  • параллельная работа с сетью
  • параллеьная работа между собой (синхронизация)
  • система удаленного мониторинга
  • системы утилизации тепла (СУТ)

Газовый генератор 60 кВт с двигателем ЯМЗ-236 (АГП-60)

Газовый генератор ЯМЗ-236М2 (ЯМЗ-236.Г)

Газовый генератор 100 кВт с двигателем ЯМЗ-238 (АГП-100)

Газовый генератор ЯМЗ-238М2 (ЯМЗ-238.Г)

Газовый генератор 150 кВт на базе ЯМЗ-238 турбо (АГП-150)

Газовый генератор ЯМЗ-238ДИ (ЯМЗ-238.Г1)

Газовый генератор 200 кВт с двигателем ЯМЗ-7514 (АГП-200)

Газовый генератор ЯМЗ-7514.10 (ЯМЗ-7514.Г)

Газовый генератор 250 кВт с двигателем ТМЗ-8435 (АГП-250)

Газовый генератор ТМЗ-8435.10 (ТМЗ-8435.Г)

Газовый генератор 315-350 кВт на базе ЯМЗ-8503 (АГП-315, АГП-350)

Газовый генератор ЯМЗ-8503.10 (ЯМЗ-8503.Г)

Системы управления и автоматизации АГП (ГПЭС) ГПУ

Газовые генераторы 1 степени автоматизации

  • ручной запуск и остановка электроагрегата
  • подключение и отключение нагрузки генератора вручную
  • автоматическое отключение нагрузки от генератора при любой остановке электроагрегата
  • ручное изменение напряжения генератора
  • аварийную защиту электроагрегата (путем его остановки) с сигнализацией причины аварийного состояния.

Газовые генераторы 2 степени автоматизации

  • автоматический и ручной запуск агрегата, прогрев и выход на рабочие обороты работы двигателя
  • параллельная работа с существующей сетью или другим источником электроэнергии
  • поддержание импорта/экспорта электроэнергии по программе, заложенной в контроллере
  • автоматизированное управление соотношением «топливный газ – воздух»;
  • производит контроль, управление, предупреждение, аварийный останов по следующим параметрам работы станции
  • температура и давление масла двигателя
  • давление и температура топливного газа и газовоздушной смеси
  • выводит на панель текущие показатели двигателя и вырабатываемой энергии
  • сигнализирует о причине прекращения работы в случае аварии
  • обеспечивает подачу рабочего напряжения в силовые цепи

Газовые генераторы 3 степени автоматизации

  • автоматический и ручной запуск агрегата, прогрев и выход на рабочие обороты работы двигателя
  • параллельная работа с существующей сетью или другим источником электроэнергии
  • поддержание импорта/экспорта электроэнергии по программе, заложенной в контроллере
  • автоматизированное управление соотношением «топливный газ – воздух»
  • автоматизированная система охлаждения двигателя с частотным регулированием частоты вращения вентилятором охлаждения
  • автоматизированный контроль температуры каждого цилиндра
  • возможность создания удалённого автоматизированного рабочего места (АРМ) оператора для контроля за работой и управлением агрегата
  • производит контроль, управление, предупреждение, аварийный останов по следующим параметрам работы станции
  • температура и давление масла двигателя
  • давление и температура топливного газа и газовоздушной смеси
  • выводит на панель текущие показатели двигателя и вырабатываемой энергии
  • сигнализирует о причине прекращения работы в случае аварии
  • обеспечивает подачу рабочего напряжения в силовые цепи

Предлагаем генераторные установки (газопоршневые, когенерационные и дизельные) с возможностью параллельной работы с централизованной сетью и синхронизация между собой до 11 МВт.

Когенерация тепла

когенерация тепла газопоршневой установки

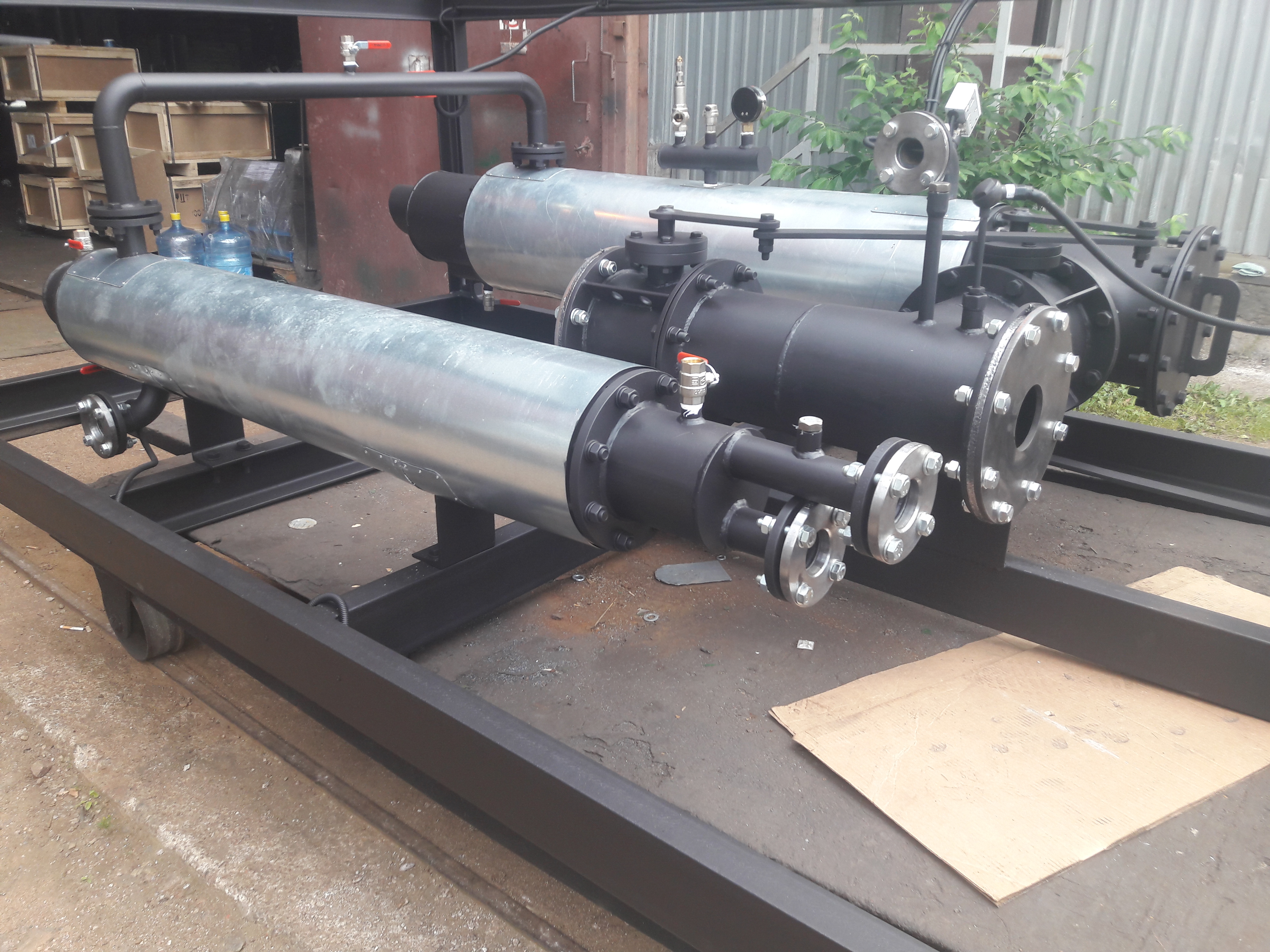

модуль утилизации тепла газопоршневого электроагрегата

Чертеж и схема ГПУ (ГПЭС) АГП

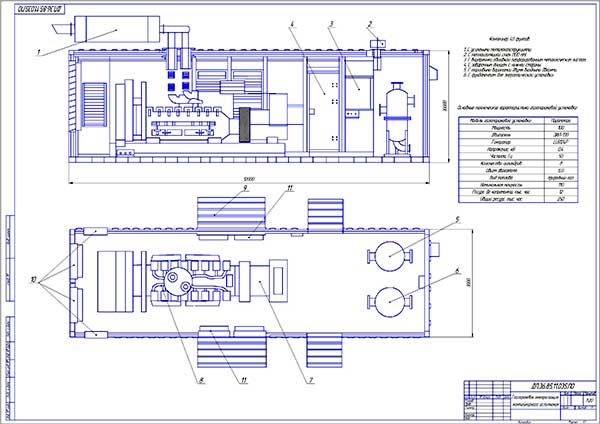

Чертеж общего вида газопоршневой установки (когенерационной установки) для производства электроэнергии

Схема общего вида газопоршневой установки для производства электроэнергии

Кинематическая схема работы газового генератора

Кинематическая схема работы газопоршневой (электростанции) установки

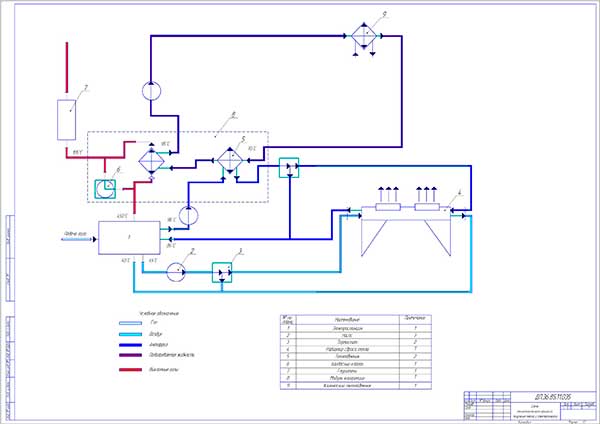

Схема движения теплоносителей газогенератора

Схема движения теплоносителей газопоршневой электростанции

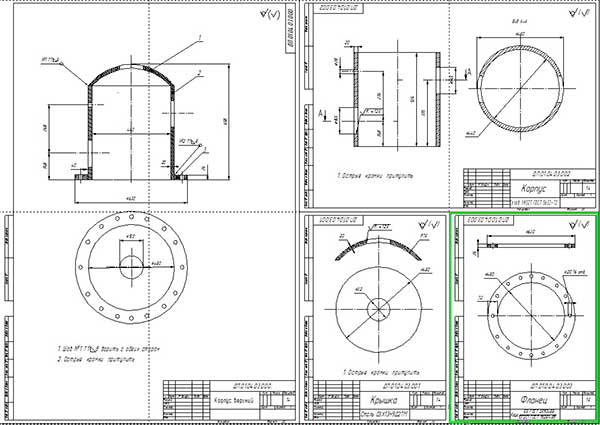

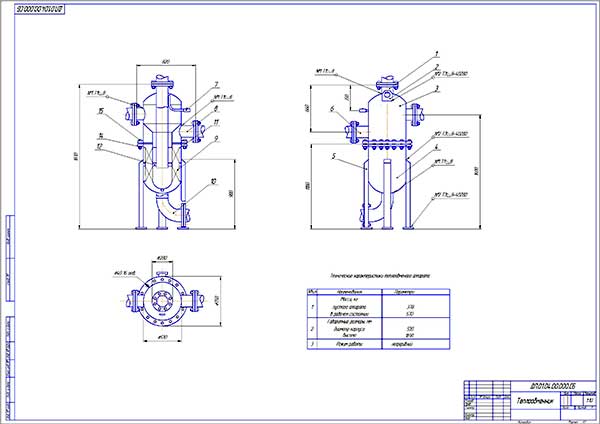

Сборочный чертеж корпуса теплообменника газоэлектростанции

Сборочный чертеж корпуса теплообменника газовой электростанции

Детали разработки

Детали разработки - газопоршневой установки

1. Состояние энергетического рынка

2. Принцип работыгазопоршневых автономных электростанций производства компании PGWILSONс системами утилизации тепла

  • 6.2.1. Техническое описание газопоршневой установки
  • 6.2.2. Контейнер
  • 6.2.3. Мероприятия по шумоглушению

3. Применение и преимущество малых теплоэлектростанций

4. Классификация и основные требования к теплообменным аппаратам

5. Типовые конструкции теплообменников

6. Теплообменный аппарат пластинчатый со спиралеобразными элементами конструкции «Фаст инжиниринг»

7. Преимущества

8. Варианты применения теплообменных аппаратов

9. Описание принципа работы

10. Очистка поверхностей теплообмена

11. Технические характеристики

12.Тепловой расчет теплообменника

13. Расчет деталей на прочность

  • 13.1. Расчет толщины стенок на внутренне давление
  • 13.2. Расчет толщины верхней крышки давление
  • 13.3. Расчет толщины пластин
АГП-30 (ЭГП-30) ГПУ-30 газопоршневая установка, газогенератор ГГУ-30 (30 кВт) на щепеГазопоршневая электростанция 30 кВт, АГ-30, АГ-30С-Т400, АГ-30С-Т400-1Р, газовые электростанции 30 кВт российского производства, модель АГ-30, ЭГП-30, АГП-30, АП-30, АПК-30, ГГУ-30, КГУ-30, ГПА-30, ГПУ-30, ГПЭС-30, ГЭС-30, БКИ, газогенератор 30 кВт на древесных отходах, двигатель ММЗ Д-246.Г (ММЗ Д-246.1), когенерационная газопоршневая установка 30 кВт, завод-производитель Дизель-Систем
АГП-60 (ЭГП-60) ГПУ-60 газопоршневая установка, газогенератор ГГУ-60 (60 кВт) на щепеГазопоршневая электростанция 60 кВт, АГ-60, АГ-60С-Т400, АГ-60С-Т400-1Р, газовые электростанции 60 кВт российского производства, модель АГ-60, ЭГП-60, АГП-60, АП-60, АПК-60, ГГУ-60, КГУ-60, ГПА-60, ГПУ-60, ГПЭС-60, ГЭС-60, БКИ, газогенератор 60 кВт на древесных отходах, двигатель ЯМЗ-236.Г (ЯМЗ-236М2), когенерационная газопоршневая установка 60 кВт, завод-производитель Дизель-Систем
АГП-100 (ЭГП-100) ГПУ-100 газопоршневая установка, КГУ-100 когенерационная установка, газогенератор ГГУ-100 (100 кВт) на щепеГазопоршневая электростанция 100 кВт, АГ-100, АГ-100С-Т400, АГ-100С-Т400-1Р, газовые электростанции 100 кВт российского производства, модель АГ-100, ЭГП-100, АГП-100, АП-100, АПК-100, ГГУ-100, КГУ-100, ГПА-100, ГПУ-100, ГПЭС-100, ГЭС-100, МЭС-100, МТЭС-100, БКИ, газогенератор 100 кВт на древесных отходах, двигатель ЯМЗ-238.Г (ЯМЗ-238М2), когенерационная газопоршневая установка 100 кВт, завод-производитель Дизель-Систем
АГП-150 (ЭГП-150) ГПУ-150 газопоршневая установка, КГУ-150 когенерационная установка, газогенератор ГГУ-150 (150 кВт) на щепеГазопоршневая электростанция 150 кВт, АГ-150, АГ-150С-Т400, АГ-150С-Т400-1Р, газовые электростанции 150 кВт российского производства, модель АГ-150, ЭГП-150, АГП-150, КГУ-150, АП-150, АПК-150, ГГУ-150, ГПА-150, ГПУ-150, ГПЭС-150, ГЭС-150, МЭС-150, МТЭС-150, БКИ, газогенератор 150 кВт на древесных отходах, двигатель ЯМЗ-238.Г1 (ЯМЗ-238ДИ, ЯМЗ-238Д-1), когенерационная газопоршневая установка 150 кВт, завод-производитель Дизель-Систем
АГП-200 (ЭГП-200) ГПУ-200 газопоршневая установка, КГУ-200 когенерационная установка, газогенератор ГГУ-200 (200 кВт) на щепеГазопоршневая электростанция 200 кВт, АГ-200, АГ-200С-Т400, АГ-200С-Т400-1Р, газовые электростанции 200 кВт российского производства, модель АГ-200, ЭГП-200, АГП-200, АП-200, АПК-200, ГГУ-200, КГУ-200, ГПА-200, ГПУ-200, ГПЭС-200, ГЭС-200, МЭС-200, МТЭС-200, БКИ, газогенератор 200 кВт на древесных отходах, двигатель ЯМЗ-7514.Г (ЯМЗ-7514.10, ЯМЗ-7511.10), ТМЗ-8481.Г (ТМЗ-8481.10) когенерационная газопоршневая установка 200 кВт, завод-производитель Дизель-Систем
АГП-250 (ЭГП-250) ГПУ-250 газопоршневая установка, КГУ-250 когенерационная установкаГазопоршневая электростанция 250 кВт, АГ-250, АГ-250С-Т400, АГ-250С-Т400-1Р, газовые электростанции 250 кВт российского производства, модель АГ-250, ЭГП-250, АГП-250, КГУ-250, АП-250, АПК-250, ГГУ-250, ГПА-250, ГПУ-250, ГПЭС-250, ГЭС-250, МЭС-250, МТЭС-250, БКИ, двигатель ТМЗ-8435.Г (ТМЗ-8435.10), когенерационная газопоршневая установка 250 кВт, завод-производитель Дизель-Систем
АГП-315 (ЭГП-315) ГПУ-315 газопоршневая установка, КГУ-315 когенерационная установкаГазопоршневая электростанция 315 кВт, АГ-315, АГ-315С-Т400, АГ-315С-Т400-1Р, газовые электростанции 315 кВт российского производства, модель АГ-315, ЭГП-315, АГП-315, КГУ-315, АП-315, АПК-315, ГГУ-315, ГПА-315, ГПУ-315, ГПЭС-315, ГЭС-315, МЭС-315, МТЭС-315, БКИ, двигатель ЯМЗ-8503.Г (ЯМЗ-8503.10, ЯМЗ-8502.10, ЯМЗ-850.10), когенерационная газопоршневая установка 315 кВт, завод-производитель Дизель-Систем
АГП-350 (ЭГП-350) ГПУ-350 газопоршневая установка, КГУ-350 когенерационная установкаГазопоршневая электростанция 350 кВт, АГ-350, АГ-350С-Т400, АГ-350С-Т400-1Р, газовые электростанции 350 кВт российского производства, модель АГ-350, ЭГП-350, АГП-350, АП-350, АПК-350, ГГУ-350, КГУ-350, ГПА-350, ГПУ-350, ГПЭС-350, ГЭС-350, МЭС-350, МТЭС-350, БКИ, двигатель ЯМЗ-8503.Г (ЯМЗ-8503.10, ЯМЗ-8502.10, ЯМЗ-850.10), когенерационная газопоршневая установка 350 кВт, завод-производитель Дизель-Систем
