Газопоршневая электростанция 30 кВт (ЭГП-30) АГП-30, газогенератор 30 кВт на биотопливе (ГГУ-30)
Цена: 1 400 000 руб с НДС

Газопоршневая электростанция 30 кВт, АГ-30, АГ-30С-Т400, АГ-30С-Т400-1Р, газовые генераторы и электростанции 30 кВт российского производства, модель АГ-30, ЭГП-30, АГП-30, АП-30, АПК-30, ГГУ-30, КГУ-30, ГПА-30, ГПУ-30, ГПЭС-30, ГЭС-30, БКИ, газогенератор 30 кВт на древесных отходах, двигатель ММЗ Д-246.Г (ММЗ Д-246.1), когенерационная газопоршневая установка 30 кВт, завод-производитель Дизель-Систем

АГП-30 (ЭГП-30) ГПУ-30 газопоршневая установка, газогенератор 30 кВт (ГГУ-30) на щепе Газопоршневая электростанция 30 кВт, АГ-30, АГ-30С-Т400, АГ-30С-Т400-1Р, газовые генераторы и электростанции 30 кВт российского производства, модель АГ-30, ЭГП-30, АГП-30, АП-30, АПК-30, ГГУ-30, КГУ-30, ГПА-30, ГПУ-30, ГПЭС-30, ГЭС-30, БКИ, газогенератор 30 кВт на древесных отходах, двигатель ММЗ Д-246.Г (ММЗ Д-246.1), когенерационная газопоршневая установка 30 кВт, завод-производитель Дизель-Систем
Газовые генераторные установки 30 кВт (37,5 кВА) с двигателем ММЗ Д-246, работающие на газовом топливе в островном и автоматическом режиме: природный газ, магистральный газ, метан, пропан-бутан, попутный нефтяной газ, генераторный газ, биогаз, синтез-газ, пиролизный газ и т.д.
Одиночная работа в параллель с сетью, групповая параллельная работа, групповая параллельная работа в параллель с сетью, блочно-контейнерное исполнение, доставка и пусконаладочные работы выполняются по желанию Заказчика.
Начато серийное производство газогенераторов 30 кВт на биотопливе (газоэлектростанции 37,5 кВА на биогазе)

Видео АГП-30 (ЭГП-30) ГПУ-30 газопоршневая установка, газогенератор 30 кВт (ГГУ-30) на щепе

Видео газопоршневой установки на базе ЯМЗ-238 Дизель-Систем (испытание под нагрузкой)

Технические характеристики АГП-30 (ЭГП-30) ГПУ-30 газопоршневая установка, газогенератор 30 кВт (ГГУ-30) на щепе

Параметр Значение
Модель производителяАГ-30С-Т400-Р ММЗ
Аналогичное обозначениеГПУ-30, АГП-30, ЭГП-30, ГПЭС-30, АГ-30, АП-30, ГПА-30, АПК-30, ГЭС-30, ГГУ-30, КГУ-30, БКГПЭА-30
Двигатель газовый (ГПД)ММЗ Д-246 (Беларусь)
Генератор синхронный (альтернатор)«Leroy Somer» Франция, Stamford «Cummins Inc» Англия, «Linz Electric» Италия
Регулятор оборотовЭлектронный
Топливная системаГазовая рампа газовая линия
Свечи зажиганияNGK, Bosch, Brisk
Режим работыОстровной режим, автоматический режим
Заслонка (смеситель)Ручное или автоматическое регулирование соотношения воздуха и газа в топливной смеси
Система впуска воздухаВоздушный фильтр
Электрическая мощность30 кВт (37,5 кВА)
Тепловая мощность40 кВт
КПД электрический, %44
КПД тепловой, %45
КПД общий 89
Напряжение, В400
Номинальный ток, А54
Номинальная частота, Гц50
Частота вращения двигателя, об/мин1500
Номинальный коэффициент мощности0,8
Расход газа при номинальной мощности (0,3 м3/ч х 1 кВт)9 м3/ч
Давление газа 0.2-6 кг/см2 (0.019-0.58 МПа)
Расход масла при 100% нагрузки0,4 г/кВтч
Заправочная ёмкость системы охлаждения двигателя (л)17
Заправочная ёмкость системы смазки двигателя (л)12
Гарантия 18 месяцев3000 моточасов
Ресурс до капремонта50000 моточасов
Виды газового топливаПриродный газ, сжиженный, сжатый газ, магистральный газ, попутный нефтяной газ, синтез-газ, пары больших дыханий резервуаров, промышленный газ, пиролизный газ, коксовый газ, биогаз, шахтный газ, газ сточных вод и т. д.
САУ - системы автоматического управления ГПУ (АГП) ГПЭСШкаф управления ШУГГ в островном и автоматическом режиме
Щит (шкаф) в островном режиме 1-й степени автоматизацииАГ-30.1 (ШУГГ-30.1) на базе контроллера ComAp, Huegli Tech, Lovato
Щит (шкаф АВР) с автоматическим запуском 2-й степени автоматизацииАГ-30.2 (ШУГГ-30.2) на базе контроллера ComAp, Huegli Tech, Lovato
Параллельная работа с сетью, синхронизация между собойна базе контроллера InteliLite ComAP, Huegli Tech HT-GC-600, Lovato, Motortech
Щит АВР (обратная последовательность)АВР по схеме заказчика
Вводно-распределительное устройство (Щит ВРУ)По схеме заказчика
Подогрев щита автоматикиЭлектрический
Система дистанционного мониторинга и управления электроагрегатом (витая пара)RS-485, RS-232
Автоматическая дозаправка моторного масла (АДММ)Система для автоматического поддержания уровня масла в картере двигателя
Электрический предпусковой подогреватель охлаждающей жидкости ОЖ двигателяПОЖ 220V
Автономный дизельный предпусковой подогреватель охлаждающей жидкости ОЖ двигателяПЖД-30
Габаритные размеры (мм):Длина х Ширина х Высота
Габариты открытой (ДхШхВ) мм1860 х 885 х 1550
Вес открытой, кг980
Габариты в капоте (ДхШхВ) мм2115 х 1050 х 1520
Вес в капоте, кг1090
Габариты в контейнере (ДхШхВ) мм3000 х 2350 х 2500
Вес в контейнере, кг2500
Рекомендуемый тип масла ГПД работающих на природном газе, состоящим в основном из метана ТНК GEO 404
Рекомендуемый тип масла ГПД работающих на попутных, сернистых и других газахТНК GEO 408
Линейка масел для газопоршневых двигателей (ГПД)LUKOIL EFFORSE 4004, Shell Mysella XL, Petro-Canada Sentron LD 5000, Valvoline Premium Blue GEO LA 40, Premium Blue GEO-MA, PremiumBlue-GEO-15W-40, Castrol Duratec HPL
Ежедневное техническое обслуживание (ЕО)Один раз в сутки по окончании суточной работы
Техническое обслуживание по окончании периода обкатки (ТО-0)После первых 50 часов работы двигателя
Первое техническое обслуживание (ТО-1)Через каждые 250 часов работы двигателя
Второе техническое обслуживание (ТО-2)Через каждые 500 часов работы двигателя
Сезонное техническое обслуживание (СО)Проводится два раза в год при переходе с летней эксплуатации на зимнюю и с зимней на летнюю
Доставкапо России и стран ЕАЭС
Экспорт товарана условиях INCOTERMS 2010
Цена АГП-30 (ЭГП-30) ГПУ-30 газопоршневая установка, газогенератор 30 кВт (ГГУ-30) на щепе различных вариантов исполнения
Модель Исполнение Цена с
НДС 20%
АГ-30С-Т400-1Р (островной)
на раме АГП-30.1 1 400 000
АГ-30С-Т400-2Р (автозапуск)
на раме АГП-30.2 1 500 000
АГ-30С-Т400-1РП (островной)
капот ЭГП-30.1 1 500 000
АГ-30С-Т400-1РН (островной)
контейнер ГПЭС-30.1 1 900 000
АГ-30С-Т400-2РН (автозапуск)
контейнер ГПЭС-30.2 2 000 000

Купить ГПУ-30 (КГУ-30) ГГУ-30 газовый генератор 30 кВт с доставкой по России, Казахстану, Азербайджану, Узбекистану, Белоруссии, Грузии, Армении, Киргизии, Туркменистану и Таджикистану



Запрос ТКП технико-коммерческого предложения на поставку ГПУ-30 (АГ-30) ЭГП-30 российского производства

Газопоршневая электростанция 30 кВт на ММЗ Д-246 (газовые генераторы и газогенераторные установки ГПУ-30, АГП-30, ЭГП-30) условия поставки и порядок расчетов:

  • предоплата 50% от общей суммы товара, для принятия заказа в производство
  • окончательный расчет - доплата 50% производится по факту готовности газопоршневой электростанции 30 кВт к отгрузке
  • срок отгрузки газопоршневой электростанции 30 кВт от 35-ти до 60-ти дней в зависимости от исполнения агрегата
  • гарантийный срок газопоршневой электростанции 30 кВт составляет 18 месяцев с момента поставки или 12 месяцев с момента ввода в эксплуатацию или 3000 м/ч в зависимости от того, что наступит ранее.
  • купить газопоршневую электростанцию 30 кВт (37,5 кВА) в Лизинг
  • калькулятор лизинга (расчет платежей по лизингу)

Техническое обслуживание ТО (ЕО, ТО-0, ТО-1, ТО-2, СО):

Комплектация и описание газопоршневой электростанции 30 кВт (37,5 кВА) в островном режиме, с автоматическим включением и отключением, с возможностью одиночной работой в параллель с сетью и групповой параллельной работой в параллель с сетью:

1. Состав газопоршневого электроагрегата ГПУ-30, АГП-30, ЭГП-30 (АГ-30С-Т400-1Р)
1.2. Двигатель газовый ММЗ Д-246.Г оборудован:
1.2.1. Зарядным генератором и стартером;
1.2.2. Электронным регулятором частоты вращения двигателя (актуатор);
1.2.3. Ручным или автоматическим регулированием соотношения воздуха и газа в топливной смеси;
1.2.4. Системой зажигания (свечи зажигания NGK или Bosch);
1.2.5. Топливной системой – газовая рампа (газовая линия);
1.2.6. Системой впуска воздуха – воздушный фильтр;
1.2.7. Заслонкой аварийного останова;
1.2.8. Клапаном – системой контроля загазованности;
1.2.9. Системой автоматического поддержания уровня масла в картере двигателя (бак 10 л.);
1.3. Генератор силовой синхронный:
1.3.1. «Linz Electrici» (Италия), Stamford «Cummins Inc» (Англия), «Leroy Somer» (Франция);
1.4. Система охлаждения:
1.4.1. водяной радиатор;
1.5. Система охлаждения масла:
1.5.1. масляный радиатор;
1.6. Тосол в системе охлаждения двигателя;
1.7. Дизельное масло в системе смазки двигателя;
1.8. Комплект АКБ и соединительный кабель;
1.9. Зарядное устройство АКБ;

2. Системы автоматики газопоршневой установки ГПУ-30, АГП-30, ЭГП-30 (АГ-30С-Т400-1Р/2Р)
2.1. Щит – пульт управления газовой электростанции 1-й степени автоматизации модели АГ-30С-Т400-1Р в режиме ручного запуска - островной режим при пропадании напряжения (для управления ГПЭС-30 необходимо присутствие оператора) – цифровой дисплей русифицированный на базе контроллера на базе многофункционального контроллера «Huegli Tech» Швейцария, InteliLite NT ComAp Чехия, «Lovato» Италия, «Motortech» Германия:
2.1.1. первая степень автоматизации – запуск станции по команде оператора с лицевой панели шкафа;
2.1.2. подключение и отключение нагрузки оператором;
2.1.3. измерение основных параметров двигателя: давления масла, температуры охлаждающей жидкости, уровня топлива в бке, напряжение батареи и зарядного генератора, частоту вращения вала генератора, время наработки станции;
2.1.4. измерение основных параметров генератора: напряжение, частота и сила тока;
2.1.5. включение аварийной сигнализации и останов (защита) электроагрегата по параметрам: перегрев охлаждающей жидкости, падение давления масла, низкий уровень топлива, неисправность зарядного генератора, перегрузке по току в цепях нагрузки, коротком замыкании в цепях нагрузки, выход параметров генератора за данные пределы установки, контроль обрыва ремня зарядного генератора.

2.2. Пульт – щит управления газовой электростанции модели АГ-30С-Т400-2Р 2-й степени автоматизации в автоматическом и островной режиме, со встроенным или внешним шкафом АВР - автоматический ввод резерва, системой автоматического запуска при пропадании напряжения, на базе контроллера «Huegli Tech» HT-GC-315 Швейцария, или InteliLite NT AMF 20/25 «ComAp» Чехия, «Lovato» Италия, «Motortech» Германия (цифровой дисплей русифицированный). Во время запуска и управления ГПУ-30.2 необходимо присутствие оператора. Устройство автоматического ввода резерва (АВР) предназначено для восстановления питания потребителей путем автоматического присоединения резервного источника питания при отключении рабочего источника питания, и автоматического восстановления основного питания при восстановлении рабочего источника питания:
2.2.1. автоматический запуск, предусматривает запуск после пропадания входной сети либо выхода напряжения за установленные пределы. ДЭС оснащен статическим зарядным устройством АКБ и подогревателем охлаждающей жидкости, питающимся от основной сети, и находящимся в режиме горячего резерва. После восстановления основной сети подаётся команда на блок коммутации нагрузки или переключения нагрузки на основную сеть, отключается и переводится в дежурный режим.
2.2.2. пульт управления АВР предназначен для контроля и управления дизельными электростанциями и обеспечивает следующие операции: запуск, останов, аварийная защита (путем ее останова) с сигнализацией причины аварийного состояния, контроль и индикацию параметров по данным датчиков:
2.2.2.1. линейных напряжений генератора, токов нагрузки генератора по каждой фазе, частоты тока генератора, активной мощности, напряжения аккумуляторной батареи, давления масла, температуры охлаждающий жидкости, уровня топлива, времени наработки, контроль обрыва датчиков температуры, давления, контроль обрыва ремня зарядного генератора.

3. Параллельная работа (синхронизация) газовой электростанции ГПУ-30, АГП-30, ЭГП-30 (АГ-30СТ400-3Р)
3.1. Параллельная работа синхронных генераторов между собой и синхронизация с централизованной сетью, на базе контроллера «Huegli Tech» HT-GC-600 Швейцария, InteliLite NT ComAp Чехия, «Lovato» Италия, «Motortech» Германия:
3.1.1. под параллельной работой ГПУ 30 кВт понимается выработка электроэнергии двумя или более агрегатами на общую нагрузку и синхронизация с централизованной сетью. Условие для параллельной работы – это равенство частоты, напряжения, порядка чередования фаз и углов фазового сдвига на каждом ГПУ 30 кВт. Общая нагрузка при параллельной работе – синхронизации генераторных установок будет распределяться пропорционально их номинальным мощностям только в том случае, если их внешние характеристики, построенные с учетом изменения скорости вращения первичных двигателей ДВС в зависимости от относительного значения тока будут одинаковы.
3.1.2. параллельная работа газопоршневой электростанции с сетью обеспечивает увеличение общей мощности электростанции, повышает надежность энергоснабжения потребителей и позволяет лучше организовать обслуживание агрегатов. Электрические станции, в свою очередь, объединяют для параллельной работы в мощные энергосистемы, позволяющие наилучшим образом решать задачу производства и распределения электрической энергии. Таким образом, для синхронной машины, установленной на электрической станции или на каком-либо объекте, подключенном к энергосистеме, типичным является режим работы на сеть большой мощности, по сравнению с которой собственная мощность генератора является очень малой. В этом случае с большой степенью точности можно принять, что генератор работает параллельно с сетью бесконечно большой мощности т. е. напряжение сети Uc и ее частота fc являются постоянными, не зависящими от нагрузки данного генератора.
3.1.3. включение газового генератора на параллельную работу с сетью: в рассматриваемом режиме необходимо обеспечить возможно меньший бросок тока в момент присоединения генератора к сети. В противном случае возможны срабатывание защиты, поломка генератора или первичного двигателя.

4. Капот всепогодный газопоршневой электростанции ГПУ-30, АГП-30, ЭГП-30 (АГ-30С-Т400-1РП)
4.1. Погодозащитный капот газогенераторной установки (металлический всепогодный кожух):
4.1.1. металлический защитный кожух (капот), оборудованный неподвижными защитными жалюзи на проемах приточной и вытяжной вентиляции;
4.1.2. конструкция металлического кожуха и расположение дверей обеспечивают удобный доступ ко всем основным узлам дизельного генератора для их осмотра и сервисного технического обслуживания. Дверцы легко снимаются;
4.1.3. система газовыхлопа - газовыхлопной трубопровод дизеля с промышленным глушителем (уровень демпфирования шума 12 -15 дБА) с сильфоном и искрогасителем;
4.1.4. габариты ГПУ-30 в капоте (ДхШхВ) 2100 x 1150 x 1650 мм;
4.1.5. общий вес 1100 кг;

5. Кожух шумозащитный газопоршневой электростанции ГПУ-30, АГП-30, ЭГП-30 (АГ-30С-Т400-1РП-Ш)
5.1. Кожух шумоизоляционный газогенераторной установки:
5.1.1. усиленная цельнометаллическая конструкция стенок, пола и крыши;
5.1.2. транспортные рымы, расположенные на крыше, для перегрузки и транспортировки оборудования за верхнюю часть кожуха;
5.1.3. удобная конфигурация дверей, обеспечивающая доступ к основным узлам оборудования и облегчающая его ремонт и сервисное обслуживание;
5.1.4. увеличенная толщина металлических стенок и дверей для снижения шума;
5.1.5. акустический термостойкий материал в качестве шумоизолирующего материала внутреннего пространства кожуха;
5.1.6. глушитель, расположенный внутри кожуха;
5.1.7. теплоизолированный газовыхлопной трубопровод дизеля;
5.1.8. воздушные каналы для дополнительного снижения шума;
5.1.9. цвет RAL 5005 синий или согласно требованиям заказчика;
5.1.10. габариты ГПУ-30 в кожухе (ДхШхВ) 3000 х 1150 х 1650 мм;
5.1.11. общий вес 1200 кг;

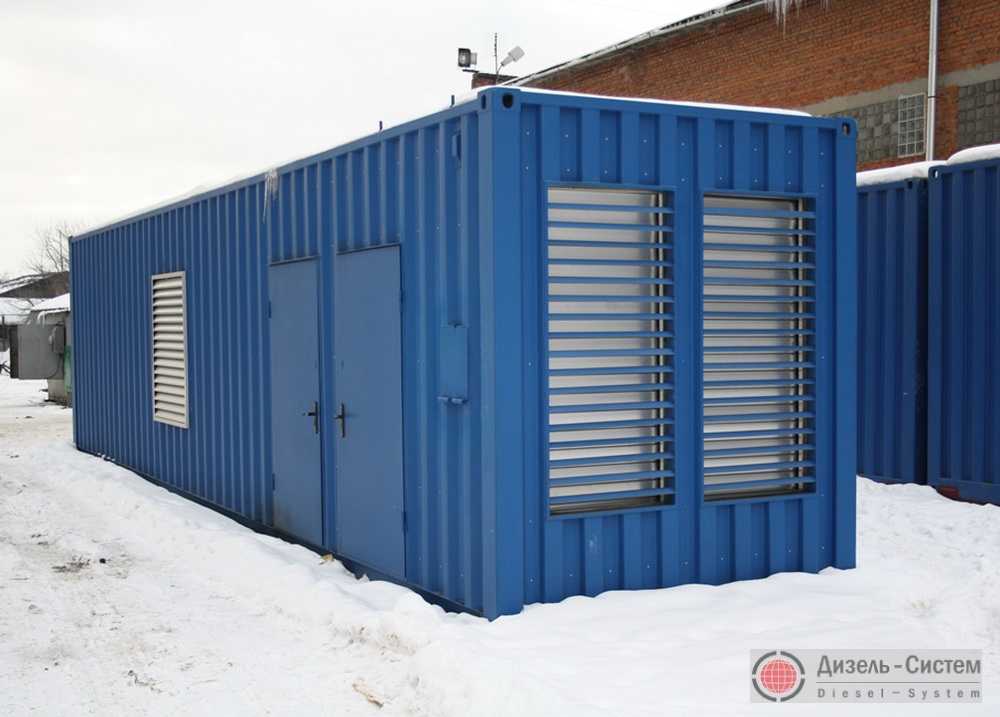

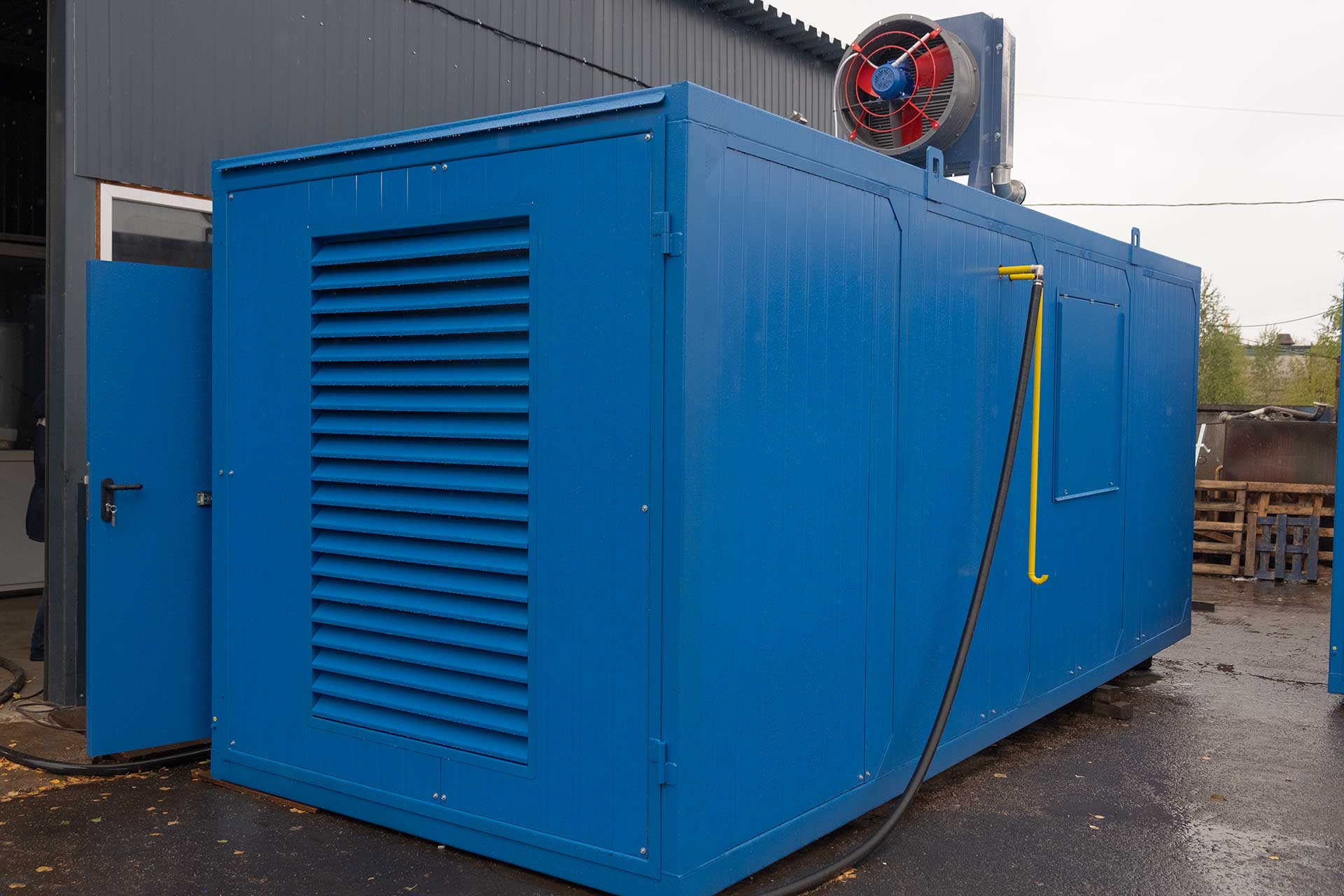

6. Конструкция и описание утепленного контейнера газопоршневой электростанции ГПУ-30, АГП-30, ЭГП-30, БКГПЭА-30 (АГ-30С-Т400-1РН)
6.1. Утепленный блок-контейнер типа «Север» газогенераторной установки 30 кВт:
6.1.1. силовой металлический каркас (швеллер 120 мм, уголок 100х100 мм), стены выложены из утеплителей сэндвич-панелей толщиной до 100 мм, или металлический профлист 1,5 мм, пароизоляция, гидроизоляция, утеплитель базальтовая плита, потолок утеплен и обшит оцинкованным листом, пол утеплен и покрыт рифлёным листом толщиной 4 мм;
6.1.2. утепленный блок-контейнер северного исполнения предназначен специально для работы в экстремальных климатических условиях, так как конструкция и применяемый утеплитель обеспечивает эффективную эксплуатацию в диапазоне температур от -50°С до +50°С;
6.1.3. влажность: до 98% при + 25°С;
6.1.4. наклон относительно горизонтальной плоскости: до 10 градусов;
6.1.5. запылённость воздуха: до 0,01 г/м3; (до 0,5 г/м3; не более 3 часов);
6.1.6. звуковое давление не более 70 dBA;
6.1.7. степень огнестойкости: II, III, С1 согласно СНиП 2.01-85, СНиП 21.01-97;
6.1.8. пожарная категория: В2 (по НПБ 105-03);
6.1.9. снеговой район: IV, V (СНиП 2.01.07-85);
6.1.10. ветровой район: IV, V;
6.1.11. сейсмостойкость: до 9 баллов;
6.1.12. срок службы: не менее 20 лет;
6.1.13. основа блок-контейнера - силовой металлический каркас, обеспечивающий достаточную жесткость для транспортировки;
6.1.14. в верхней части боковых стоек и на основании расположены специальные рымы, позволяющие перемещать блок-контейнер;
6.1.15. стены и крыша контейнера изготовлены из сэндвич-панелей толщиной до 100 мм, или металлический профлист, пароизоляция, гидроизоляция, утеплитель базальтовая плита. Внутренний и наружный лист сэндвич-панелей выполнен из оцинкованной стали с порошковой окраской, а в качестве наполнителя используется прессованная базальтовая вата. Монолитная конструкция панелей, изготовленных в заводских условиях, обеспечивает прочность стен и крыши контейнера;
6.1.16. основанием контейнера служит сварная рама с днищем из металлического листа, способная выдерживать оборудование весом в несколько тонн;
6.1.17. все остальные элементы блок-контейнера (окна, двери, система обогрева, вентиляция и т.д.) выполняются в зависимости от цели его использования. Все системы, которыми оборудован блок-контейнер, спроектированы для обеспечения его правильной и безопасной эксплуатации;
6.1.18. температура внутри контейнера должна быть оптимальной для нормальной работы оборудования. В нем предусмотрена система вентиляции и вывода отработавших газов, а также система внутреннего обогрева;
6.1.19. внутреннее пространство контейнера оборудовано системой освещения, которая питается от аккумуляторных батарей или от внешней сети, если она есть на объекте;
6.1.20. блок-контейнер обязательно оборудуется пожарно-охранной сигнализацией, которая срабатывает при превышении допустимой температуры и при проникновении в контейнер посторонних лиц.
6.1.21. входная дверь;
6.1.22. люк ввода-вывода силовых и контрольных кабелей;
6.1.23. цвет RAL 5005 синий или согласно требованиям заказчика;
6.1.24. габариты ГПУ-30 в блок-контейнере (ДхШхВ) 3000 х 2300 х 2400 мм;
6.1.25. общий вес не более 3000 кг;


6.2. Оснащение контейнера газопоршневой электростанции ГПУ-30 БКИ, АГП-30 БКИ, ЭГП-30 БКИ, БКГПЭА-30 (АГ-30 БКИ)
6.2.1. Блок-контейнер типа «Север» газогенераторной установки 30 кВт оснащён следующими системами:
6.2.2. клапаны рабочей вентиляции для оттока и притока воздуха выполнены из алюминиевого профиля и имеют электропривод для автоматического срабатывания. Автоматическая система приточно-вытяжной вентиляции. Система приточно-вытяжной вентиляции на основе жалюзи с электроприводом. Технологическая система вентиляции обеспечивает вентиляцию, а также необходимый температурный режим при работе ГПЭС-30. Состоит из впускного и выпускного алюминиевого клапана с организованной герметизацией, электроприводов и наружных жалюзи обеспечивающих защиту клапана от механических повреждений.
6.2.3. Алгоритм управления клапанами:
6.2.3.1. при неработающей ГПЭС-30 впускной и выпускной клапаны закрыты.
6.2.3.2. после запуска ГПЭС-30 (появлении напряжения на выходе) выпускной и впускной клапан
открываются.
6.2.3.3. при подаче сигнала «пожар» от системы пожарной сигнализации впускной и выпускной клапаны
автоматически закрываются.
6.2.4. АСПТ – автоматическая система пожаротушения с порошковым исполнительным элементом типа «Буран-2,5»;
6.2.5. ОПС – система охранно-пожарной сигнализации с возможностью автоматического и ручного пожаротушения с применением модуля автоматического порошкового пожаротушения. Штатно в контейнере электростанции устанавливается охранно-пожарная сигнализация (12В) на основе пожарных дымовых оптико-электронных извещателей и пожарных ручных электроконтактныхизвещателях, магнитоконтактных и оптико-электронных охранных извещателей, с звуковым оповещателем, с охранно-пожарным световым извещателем над входной дверью;
6.2.6. огнетушители ОУ-2 – 2 шт.
6.2.7. ЩСН – щит (система) собственных нужд. Штатно освещение контейнера электростанции выполнено двумя настенными светильниками – 24 В, и двумя настенными светильниками – 220 В (работающими от основной сети либо от генераторной установки). Выключатель освещения находится внутри контейнера ;
6.2.8. масляный радиатор 1,5 кВт (для поддержания температурного режима в контейнере) – 2 шт.
6.2.9. система газовыхлопа контейнера для электростанции имеет компенсатор линейного растяжения, теплоизолированный трубопровод, предусмотрен быстрый демонтаж глушителей шума.
6.2.10. комплект аккумуляторных батарей АКБ (2 шт.). Предназначены для питания стартера первичного двигателя, системы пожарно-охранной сигнализации, а также системы рабочего и резервного освещения.

7. Документация газоэлектростанции ГПУ-30, АГП-30, ЭГП-30 (АГ-30С-Т400)
7.1. Комплект эксплуатационной документации:
7.1.1. паспорт двигателя;
7.1.2. паспорт синхронного генератора;
7.1.3. паспорт электроагрегата;
7.1.4. паспорт пульта управления;
7.1.5. руководство по эксплуатации электроагрегата;
7.1.6. руководство по эксплуатации двигателя;
7.1.7. руководство по эксплуатации синхронного генератора;
7.1.8. руководство по эксплуатации пульта управления;
7.1.9. сертификат на электроагрегат;
7.1.10. сертификат на контейнер;

Условное обозначение газоэлектростанции ГПУ-30, АГП-30, ЭГП-30, АГ-30:
АГ-30С-Т400-1Р (1РП, 1РП-Ш, 1РН):
АГ – электроагрегат газопоршневой;
30 – номинальная мощность, кВт;
С – стационарный;
Т – трехфазный переменный ток;
400 – напряжение, В;
1-2-3 – степень автоматизации;
Р – водовоздушная система охлаждения;
П – капот;
П-Ш – кожух шумозащитный
Н – контейнер типа «Север»;

Предлагаемое к поставке оборудование новое отечественное, не бывшее в эксплуатации, невосстановленное, не снятое с производства. Оборудование соответствует стандартам качества, упаковки и маркировки. Качество товара подтверждается паспортом предприятия-изготовителя, всероссийскими сертификатами соответствия. Оборудование испытывается под нагрузкой, если необходимо, составляются соответствующие акты.

Газогенератор 30 кВт на дровах (ГГУ-30 на биотопливе)

Газогенератор 30 кВт на биотопливе

ГГУ-30 газогенератор работающий на биотопливе (далее - газген), номинальной мощностью 30 кВт, предназначен для выработки синтез-газа (пиролизного газа), который может использоваться как топливо в двигателе внутреннего сгорания и служит газопоршневой электростанцией для выработки электроэнергии, так и использования газа на технологические нужды (как топливо для отопительных котлов и различного технологического оборудования).
Газогенератор 30 кВт (ГГУ-30) на биотопливе позволяет получать дешевую электроэнергию в тех регионах, где нет возможности провести линии электропередач, выполнить прокладку газопровода или затруднен подвоз газа в баллонах (видеоролик 1).

Основной вид топлива для газогенератора ГГУ-30 древесные чурки размером 100- 200 мм, диаметром 60- 80 мм (альтернативное топливо: древесная щепа, древесные брикеты, пеллеты), оборудуя склад на проектном объекте, необходимо учитывать хранение запаса, но не более чем на 15 – 20 дней

Наиболее важным этапом является процесс подготовки сырья для обеспечения производства газа высокого качества в необходимом количестве. Основное требование к биомассе согласно спецификации содержание влаги не более 30% перед подачей в газогенераторную установку 30 кВт (ГГУ-30). Кроме сушки биомасса подвергается еще и сортировке.
В качестве альтернативного топлива ГГУ-30 допускается использовать:

  • древесные брикеты длиной до 100-200 мм;
  • в качестве примеси к основному топливу в пропорции 85% / 15% можно добавлять древесные отходы с различными качественными параметрами (относительно влажности) и разной грануляции (обрезки, щепки, древесные отходы, образующиеся при деревообработке).

В реакторе газогенератора ГГУ-30 при контролируемых условиях образуется горючий газ, преимущественно монооксид углерода СО. Чтобы произвести электроэнергию, полученный топочный газ, очищается от пыли, смол, охлаждается и подвергается процессу сгорания в газовом двигателе внутреннего сгорания с выработкой электроэнергии электрогенератором. Для выработки 1 кВт/час электроэнергии необходимо около 1-1,2 кг биотоплива. При использовании газогенератора 30 кВт (ГГУ-30) для выработки газа на технологические нужды не требуется очистка пыли и смол и соответственно не требуется очистительное оборудование (циклоны, скрубберы, шламоотстойник, фильтр тонкой очистки, водоотделитель, градирня и.т.д).

Газогенераторы обращенного типа действия ТПГ-4М - видеоролик 2 (газификатор, генератор синтез газа, ГазГен, газовый утилизатор биологических и бытовых отходов, теплогенератор, генератор древесного газа), предназначенные для переработки любых органических отходов в тепловую и электрическую энергии путём генерации и сжигания синтез-газа, получаемого из:

  • отходов лесопиления (горбыль, дрова, щепа, стружка и т.д.)
  • сельхоз. отходов (шелуха зерновых культур, солома, костра льна и т.д.)
  • отходов фермерских хозяйств (навоз, куриный помет и т.п.)
  • отходов мебельного/фанерного производства.
  • ТБО (твёрдых бытовых отход) органического происхождения
  • биологических, медицинских и подобных отходов

Технические параметры газогенератора 30 кВт (ГГУ-30) на щепе:

  • Вид топлива: Деревянные чурки
  • Размер, мм: Минимум: ∅ - 60, длина 100, Максимум: ∅ - 80, длина –200
  • Содержание влаги, %: < 30
  • Номинальная производительность газа, м3/час: 1200-1500
  • Средняя теплотворная способность газа, ккал/м3: > 1,050
  • Максимальная потребляемая биомасса, тонн/час: 0,3
  • Температура газификации, °C: 700-800
  • КПД cистемы газификации, %: > 85
  • Температура газа при выходе из установки, °C: от 100 до 200
  • Способ подача биомассы: Вручную
  • Золоудаление: Переодическое
  • Охлаждение газа: Применяется система водяного охлаждения, система пылеудаления по принципу «водяной бани», сепаратор воды и легких фракций смолы и т.д.
  • Очистка газа: Применяются фильтры грубой и тонкой очистки
  • Запуск: Применяется вентилятор высокого давления
  • Обычный состав газа: CO - 19+3 %, H2 -18+2 %, CO2 - 8+3 % , CH4 - до 3 %, N2 – 50 %

При использовании газогенератора 30 кВт (ГГУ-30) для выработки газа на технологические нужды не требуется очистка пыли и смол и соответственно не требуется очистительное оборудование: циклон, фильтр рукавный, охладитель, фильтр тонкой очистки, и т.д. Для полностью автономной работы ,потребуется на объекте заказчика сеть, бензо или дизель-генератор для питания вентилятора розжига 1,5 квт., который работает только в момент запуска данной электростанции.



Перейти к спецификации на блок-контейнер ГПЭС-30



Варианты исполнения газовой электростанции (газовый генератор) мощностью 30 кВт:

Газопоршневая электростанция 30 кВт в блочно-контейнерном исполнении

Контейнерные газопоршневые электростанции 30 кВт, ГПУ-30, АГП-30, ЭГП-30, ГПЭС-30, АГ-30

Газовые генераторы 30 кВт в блочно-модульном исполнении

Газовый генератор 30 кВт в блок-контейнере

Газопорошневая электростанция 30 кВт в капотном исполнении

Газовый генератор 30 кВт в кожухе

Тип генератора АГП-30 (ЭГП-30) ГПУ-30 газопоршневая установка, газогенератор 30 кВт (ГГУ-30) на щепе

АГП-30 (ЭГП-30) ГПУ-30 газопоршневая установка, газогенератор 30 кВт (ГГУ-30) на щепе АГП 30, ГПУ 30, ГПЭС 30, АП 30, АПК 30, ГЭС 30 (синхронизация, параллельная работа)

Системы автоматики управления газопоршневой электростанции 30 кВтСистемы автоматики управления газопоршневой электростанции 30 кВт

Щит управления газопоршневой электростанции 30 кВт

Газопоршневые (газовые) электростанции 30 кВт контейнерного типаГазопоршневые (газовые) электростанции 30 кВт контейнерного типа

Газопоршневая электростанция 30 кВт в блок-контейнере

Газопоршневые (газовые) электростанции 30 кВт под капотом (в кожухе)Газопоршневые (газовые) электростанции 30 кВт под капотом (в кожухе)

Газопоршневая электростанция 30 кВт в капоте

Газопоршневые (газовые) электростанции 30 кВт в контейнерном исполненииГазопоршневые (газовые) электростанции 30 кВт в контейнерном исполнении

Газопоршневая электростанция 30 кВт в утепленном контейнере типа Север

Параллельная работа газопоршневого электроагрегата 30 кВт в контейнерном исполнении (БКИ)Параллельная работа газопоршневого электроагрегата 30 кВт в контейнерном исполнении (БКИ)

Параллельная работа газопоршневой электростанции 30 кВт контейнерного типа (БКИ)

Газопоршневой электроагрегат 30 кВт с блоком синхронизации в блок-контейнере (БКИ)Газопоршневой электроагрегат 30 кВт с блоком синхронизации в блок-контейнере (БКИ)

Газопоршневая электростанция 30 кВт с блоком синхронизации в утепленном контейнере типа Север (БКИ)

Газопоршневая электростанция 30 кВт на биотопливеГазопоршневая электростанция 30 кВт на биотопливе

Газовый генератор 30 кВт на дровах (биогаз, синтез-газ, генераторный газ, пиролизный газ)

Газовый генератор ГПУ-30 (АГ-30) ЭГП-30

Варианты обозначения газопоршневой электростанции мощностью 30 кВт

  • модель АГ-30С-Т400-1Р (аг30-т400-1р)
  • модель АГ-30С-Т400-1РП (аг30-т400-1рп)
  • модель АГ-30С-Т400-1РК (аг30-т400-1рк)
  • модель АГ-30С-Т400-1РН (аг30-т400-1рн)
  • модель АГ-30С-Т400-2Р (аг30-т400-2р)
  • модель АГ-30С-Т400-2РП (аг30-т400-2рп)
  • модель АГ-30С-Т400-2РК (аг30 т400 2рк)
  • модель АГ-30С-Т400-2РН (аг30-т400-2рн)
  • модель АГ-30С-Т400-3Р (аг30-т400-3р)
  • модель АГ-30С-Т400-3РП (аг30-т400-3рп)
  • модель АГ-30С-Т400-3РК (аг30-т400-3рк)
  • модель АГ-30С-Т400-3РН (аг30-т400-3рн)
Купить АГП-30 (ЭГП-30) ГПУ-30 газопоршневая установка, газогенератор 30 кВт (ГГУ-30) на щепе обращайтесь :
+7 4852 33-41-81
+7 903-646-88-98
