Газопоршневая электростанция 60 кВт (ЭГП-60) АГП-60, системы утилизации тепла (СУТ)
Цена: 1 700 000 руб с НДС

Газопоршневая электростанция 60 кВт, АГ-60, АГ-60С-Т400, АГ-60С-Т400-1Р, газовые электростанции 60 кВт российского производства, модель АГ-60, ЭГП-60, АГП-60, АП-60, АПК-60, ГПА-60, ГПУ-60, ГПЭС-60, ГЭС-60, БКИ, двигатель ЯМЗ-236.Г (ЯМЗ-236М2), когенерационная газопоршневая установка 60 кВт, завод-производитель Дизель-Систем

АГП-60 (ЭГП-60) ГПУ-60 газопоршневая установка Газопоршневая электростанция 60 кВт, АГ-60, АГ-60С-Т400, АГ-60С-Т400-1Р, газовые электростанции 60 кВт российского производства, модель АГ-60, ЭГП-60, АГП-60, АП-60, АПК-60, ГПА-60, ГПУ-60, ГПЭС-60, ГЭС-60, БКИ, двигатель ЯМЗ-236.Г (ЯМЗ-236М2), когенерационная газопоршневая установка 60 кВт, завод-производитель Дизель-Систем

Технические характеристики АГП-60 (ЭГП-60) ГПУ-60 газопоршневая установка

Параметр Значение
МодельАГ-60С-Т400-Р
Двигатель (ГПД)ЯМЗ-236 (Россия)
Регулятор оборотовЭлектронный
Генератор синхронный«Leroy Somer» Франция, Stamford «Cummins Inc» Англия, «Linz Electric» Италия
Номинальная мощность, кВт / КВА60 / 75
Резервная мощность, кВт / КВА66 / 82,5
Напряжение, В380 (400)
Номинальный ток, А108
Номинальная частота, Гц50
Частота вращения двигателя, об/мин1500
Номинальный коэффициент мощности1
Удельный расход топлива при номинальной мощности, м3/ч20
Давление газа, кг/см20,2-5
Гарантия, мес. / м.ч.18 / 3000
Ресурс до капремонта, м/ч50 000
Рекомендуемый тип маслаМоторное масло SAE 15W-40 API CH-4/SJ
Габариты открытой (ДхШхВ) мм2210 x 1130 x 1525
Вес открытой, кг1800
Габариты в капоте (ДхШхВ) мм2290 х 1250 х 1660
Вес в капоте, кг1980
Габариты в контейнере (ДхШхВ) мм4000 х 2380 х 2500
Вес в контейнере, кг3600
Щит автоматики ГПУАГ-60.1 (ЩА-60.1)
Параллельная работа синхронных генераторов между собой и синхронизация с централизованной сетьюна базе контроллера InteliLite ComAP, HT-GC-600, HT-GC-400
ВРУВводно-распределительное устройство
Системы утилизации теплаСУТ
Тепловая мощность, кВт75
Расход теплоносителя, м3/ч2,5
Виды газового топливаПриродный газ, сжиженный, сжатый газ, магистральный газ, попутный нефтяной газ, пары больших дыханий резервуаров, промышленный газ, пиролизный газ, коксовый газ, биогаз, шахтный газ, газ сточных вод и т. д.
Автоматическая дозаправка моторного масла (АДММ)Система для автоматического поддержания уровня масла в картере двигателя
Интерфейсный модульRS-485, RS-232
Цена АГП-60 (ЭГП-60) ГПУ-60 газопоршневая установка различных вариантов исполнения
Модель Исполнение Цена с
НДС 20%
АГ-60С-Т400-1Р
на раме АГП-60 1 700 000
АГ-60С-Т400-1РП
капот ЭГП-60 1 770 000
АГ-60С-Т400-1РП-Ш
кожух ГПУ-60 1 850 000
АГ-60С-Т400-1РН
контейнер ГПЭС-60 2 150 000

Купить газовый генератор 60 кВт с доставкой по России, Казахстану, Азербайджану, Узбекистану, Белоруссии, Грузии, Армении, Киргизии, Туркменистану и Таджикистану



Запрос ТКП технико-коммерческого предложения на поставку ГПУ-60 (АГ-60) ЭГП-60 российского производства

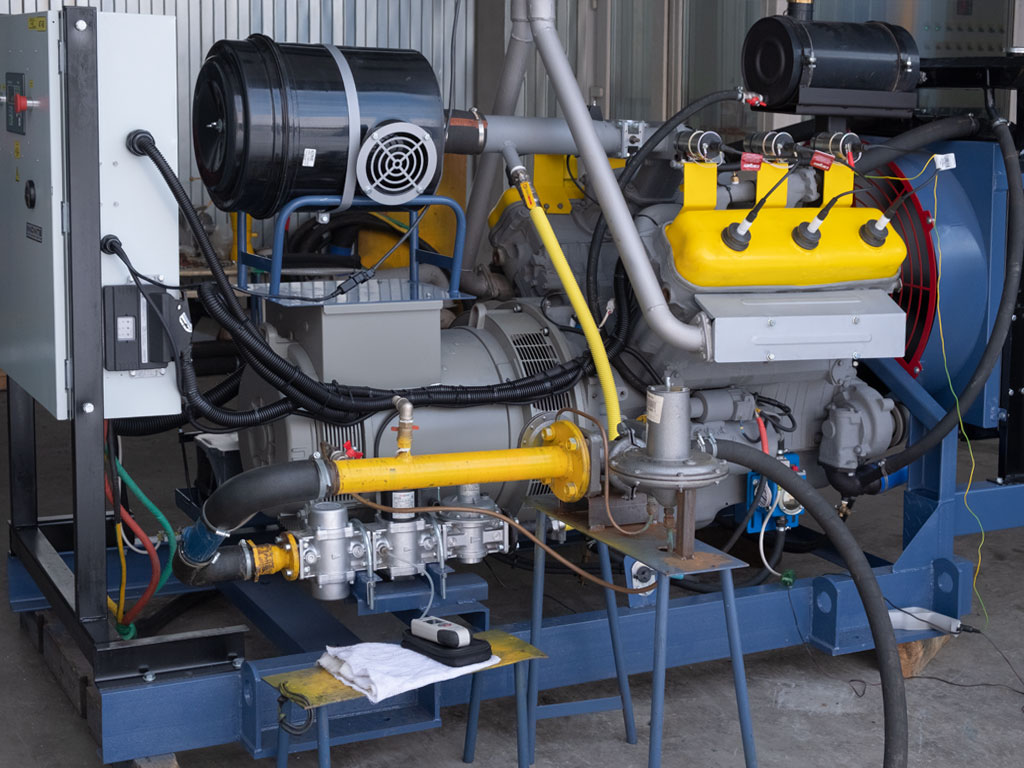

 Газопоршневая электростанция 60 кВт ЯМЗ-236 (газовая установка ГПУ-60, АГП-60, ЭГП-60) условия поставки и порядок расчетов:

Комплектация и описание газового генератора 60 кВт:

1. Состав электроагрегата ГПУ-60, АГП-60, ЭГП-60 (АГ-60С-Т400-1Р)

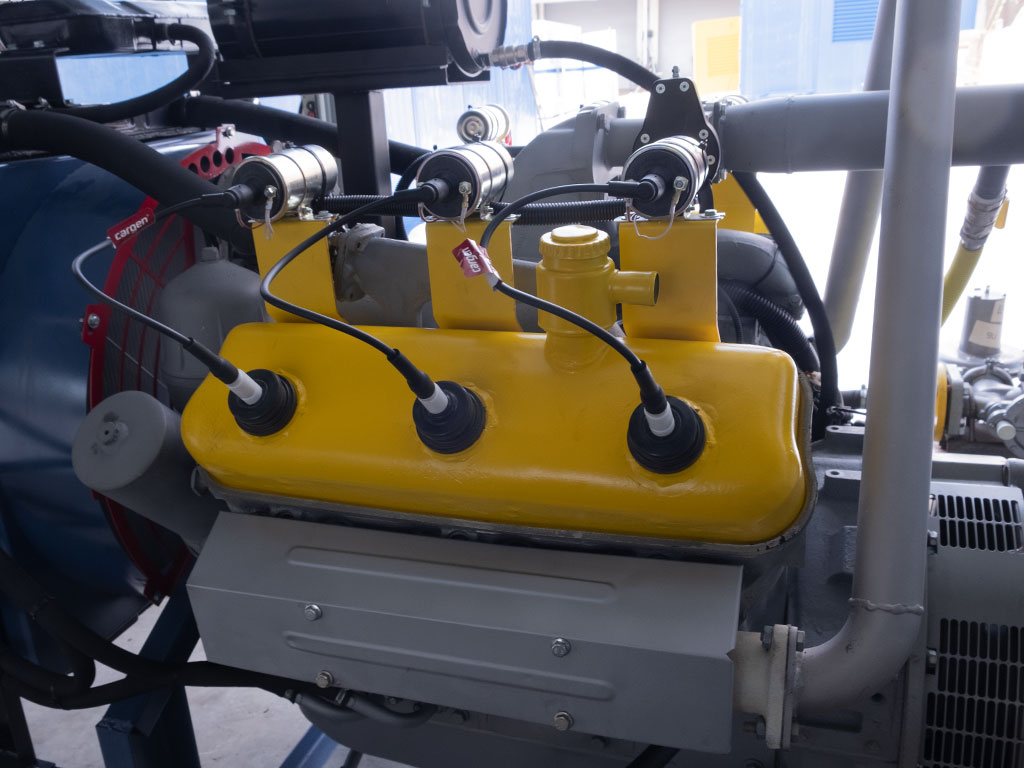

1.2. Двигатель газопоршневой ЯМЗ-236.Г оборудованный:
1.2.1. зарядным генератором и стартером;
1.2.2. электронным регулятором оборотов;
1.2.3. газовым редуктором;
1.2.4. системой топливоподачи;
1.2.5. заслонкой аварийного останова;
1.2.6. клапаном – системой контроля загазованности;
1.3. Генератор силовой синхронный:
1.3.1. «Linz Electrici» (Италия), Stamford «Cummins Inc» (Англия), «Leroy Somer» (Франция);
1.4. Система охлаждения:
1.4.1. водяным радиатором РВ-180;
1.4.2. система охлаждения масла с масляным радиатором;
1.5. Тосол в системе охлаждения двигателя;
1.6. Дизельное масло в системе смазки двигателя;
1.7. Комплект АКБ 6СТ-190 и соединительный кабель;
1.8. Зарядное устройство АКБ;

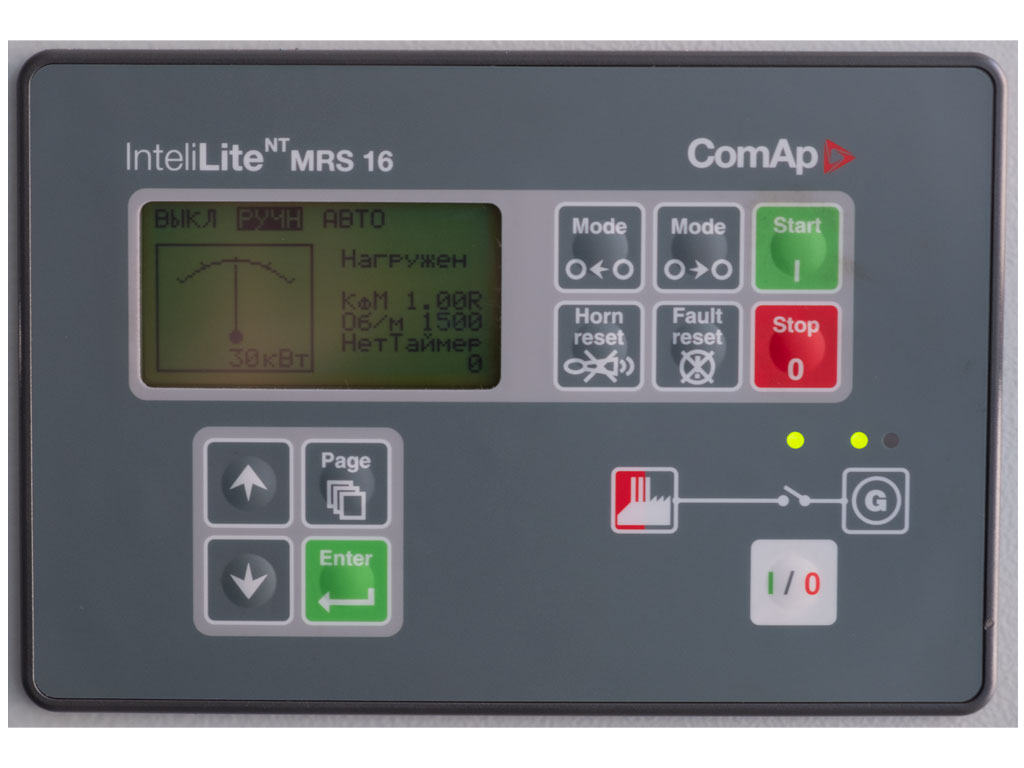

2. Системы автоматики ГПУ-60, АГП-60, ЭГП-60 (АГ-60.1, ШУЭ-60.1)
2.1. Щит – пульт управления 1-й степени автоматизации в режиме ручного запуска при пропадании напряжения (для управления ГПЭС-60 необходимо присутствие оператора) – цифровой дисплей русифицированный на базе контроллера на базе многофункционального контроллера «HT-GC-315» (Швейцария), или «ComAp» (Чехия):
2.1.1. первая степень автоматизации – запуск станции по команде оператора с лицевой панели шкафа;
2.1.2. подключение и отключение нагрузки оператором;
2.1.3. измерение основных параметров двигателя: давления масла, температуры охлаждающей жидкости, уровня топлива в бке, напряжение батареи и зарядного генератора, частоту вращения вала генератора, время наработки станции;
2.1.4. измерение основных параметров генератора: напряжение, частота и сила тока;
2.1.5. включение аварийной сигнализации и останов (защита) электроагрегата по параметрам: перегрев охлаждающей жидкости, падение давления масла, низкий уровень топлива, неисправность зарядного генератора, перегрузке по току в цепях нагрузки, коротком замыкании в цепях нагрузки, выход параметров генератора за данные пределы установки, контроль обрыва ремня зарядного генератора.

3. Параллельная работа – синхронизация ГПУ-60, АГП-60, ЭГП-60 (АГ-60С-Т400-3Р)
3.1. Параллельная работа синхронных генераторов между собой и синхронизация с централизованной сетью, на базе контроллера «HT-GC-600» Швейцария, InteliLite NT «ComAp» Чехия (или аналог):
3.1.1. под параллельной работой ГПУ 60 кВт понимается выработка электроэнергии двумя или более агрегатами на общую нагрузку и синхронизация с централизованной сетью. Условие для параллельной работы – это равенство частоты, напряжения, порядка чередования фаз и углов фазового сдвига на каждом ГПУ 60 кВт. Общая нагрузка при параллельной работе – синхронизации генераторных установок будет распределяться пропорционально их номинальным мощностям только в том случае, если их внешние характеристики, построенные с учетом изменения скорости вращения первичных двигателей ДВС (ГПД) в зависимости от относительного значения тока будут одинаковы.
3.1.2. параллельная работа с сетью обеспечивает увеличение общей мощности электростанции, повышает надежность энергоснабжения потребителей и позволяет лучше организовать обслуживание агрегатов. Электрические станции, в свою очередь, объединяют для параллельной работы в мощные энергосистемы, позволяющие наилучшим образом решать задачу производства и распределения электрической энергии. Таким образом, для синхронной машины, установленной на электрической станции или на каком-либо объекте, подключенном к энергосистеме, типичным является режим работы на сеть большой мощности, по сравнению с которой собственная мощность генератора является очень малой. В этом случае с большой степенью точности можно принять, что генератор работает параллельно с сетью бесконечно большой мощности т. е. напряжение сети Uc и ее частота fc являются постоянными, не зависящими от нагрузки данного генератора.
3.1.3. включение генератора на параллельную работу с сетью: в рассматриваемом режиме необходимо обеспечить возможно меньший бросок тока в момент присоединения генератора к сети. В противном случае возможны срабатывание защиты, поломка генератора или первичного двигателя.

4. Капот всепогодный для ГПУ-60, АГП-60, ЭГП-60 (АГ-60С-Т400-1РП)
4.1. Погодозащитный капот (металлический всепогодный кожух):
4.1.1. металлический защитный кожух (капот), оборудованный неподвижными защитными жалюзи на проемах приточной и вытяжной вентиляции;
4.1.2. конструкция металлического кожуха и расположение дверей обеспечивают удобный доступ ко всем основным узлам дизельного генератора для их осмотра и сервисного технического обслуживания. Дверцы легко снимаются;
4.1.3. система газовыхлопа - газовыхлопной трубопровод дизеля с промышленным глушителем (уровень демпфирования шума 12 -15 дБА) с сильфоном и искрогасителем;
4.1.4. габариты ГПУ-60 в капоте (ДхШхВ) 2400 x 1150 x 1800 мм;
4.1.5. общий вес 1900 кг;

5. Кожух шумозащитный для ГПУ-60, АГП-60, ЭГП-60 (АГ-60С-Т400-1РП-Ш)
5.1. Кожух шумоизоляционный:
5.1.1. усиленная цельнометаллическая конструкция стенок, пола и крыши;
5.1.2. транспортные рымы, расположенные на крыше, для перегрузки и транспортировки оборудования за верхнюю часть кожуха;
5.1.3. удобная конфигурация дверей, обеспечивающая доступ к основным узлам оборудования и облегчающая его ремонт и сервисное обслуживание;
5.1.4. увеличенная толщина металлических стенок и дверей для снижения шума;
5.1.5. акустический термостойкий материал в качестве шумоизолирующего материала внутреннего пространства кожуха;
5.1.6. глушитель, расположенный внутри кожуха;
5.1.7. теплоизолированный газовыхлопной трубопровод дизеля;
5.1.8. воздушные каналы для дополнительного снижения шума;
5.1.9. цвет RAL 5005 синий или согласно требованиям заказчика;
5.1.10. габариты ГПУ-60 в кожухе (ДхШхВ) 3300 х 1200 х 1800 мм;
5.1.11. общий вес 2000 кг;

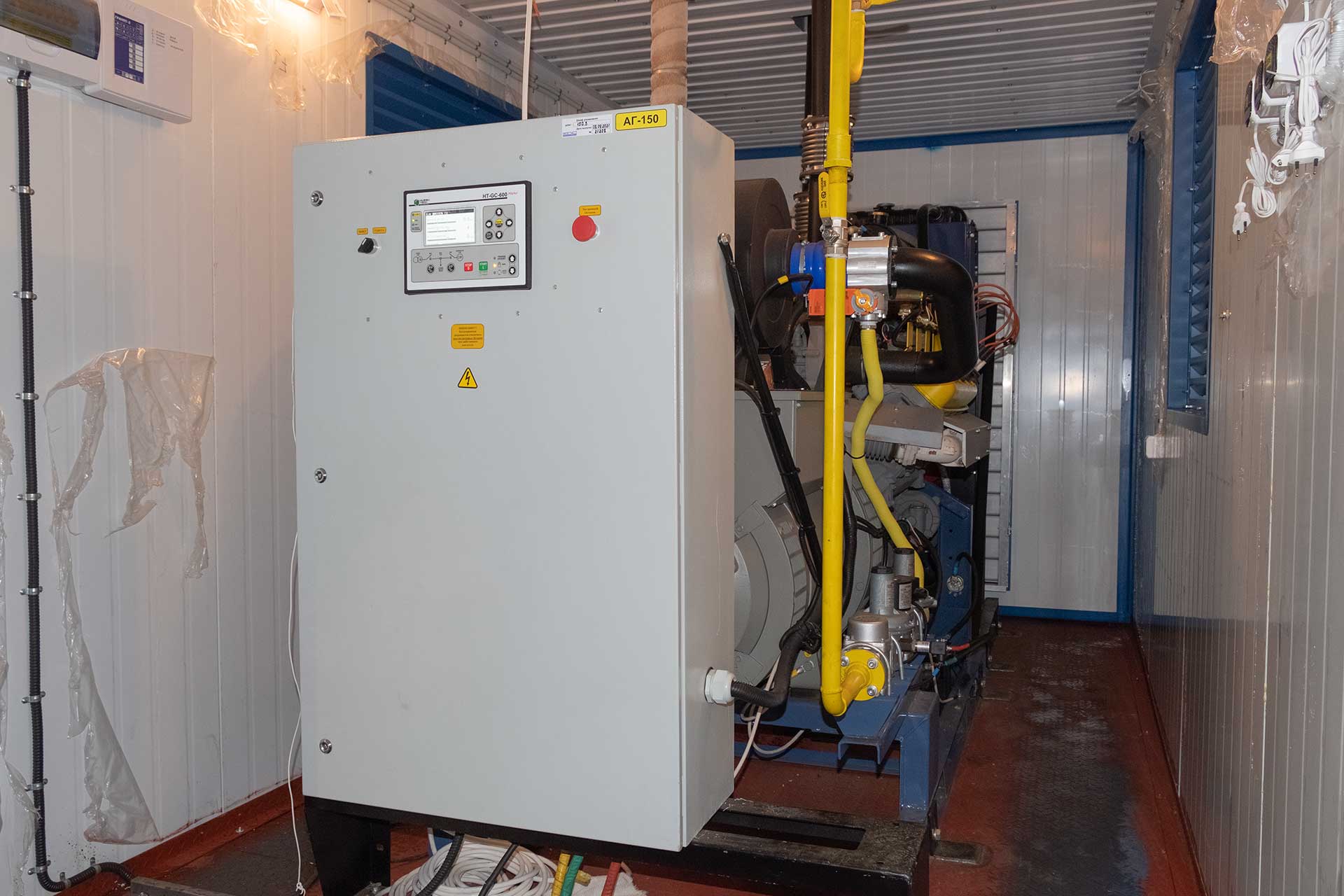

6. Конструкция и описание утепленного контейнера для ГПУ-60, АГП-60, ЭГП-60 (АГ-60С-Т400-1РН)
6.1. Утепленный блок-контейнер типа «Север»:
6.1.1. силовой металлический каркас(швеллер 120 мм, уголок 100х100 мм), стены выложены из утеплителей сэндвич-панелей толщиной до 100 мм, или металлический профлист 1,5 мм, пароизоляция, гидроизоляция, утеплитель базальтовая плита, потолок утеплен и обшит оцинкованным листом, пол утеплен и покрыт рифлёным листом толщиной 4 мм;
6.1.2. утепленный блок-контейнер северного исполнения предназначен специально для работы в экстремальных климатических условиях, так как конструкция и применяемый утеплитель обеспечивает эффективную эксплуатацию в диапазоне температур от -50°С до +50°С;
6.1.3. влажность: до 98% при + 25°С;
6.1.4. наклон относительно горизонтальной плоскости: до 10 градусов;
6.1.5. запылённость воздуха: до 0,01 г/м3; (до 0,5 г/м3; не более 3 часов);
6.1.6. звуковое давление не более 70 dBA;
6.1.7. степень огнестойкости: II, III, С1 согласно СНиП 2.01-85, СНиП 21.01-97;
6.1.8. пожарная категория: В2 (по НПБ 105-03);
6.1.9. снеговой район: IV, V (СНиП 2.01.07-85);
6.1.10. ветровой район: IV, V;
6.1.11. сейсмостойкость: до 9 баллов;
6.1.12. срок службы: не менее 20 лет;
6.1.13. основа блок-контейнера - силовой металлический каркас, обеспечивающий достаточную жесткость для транспортировки;
6.1.14. в верхней части боковых стоек и на основании расположены специальные рымы, позволяющие перемещать блок-контейнер;
6.1.15. стены и крыша контейнера изготовлены из сэндвич-панелей толщиной до 100 мм, или металлический профлист, пароизоляция, гидроизоляция, утеплитель базальтовая плита. Внутренний и наружный лист сэндвич-панелей выполнен из оцинкованной стали с порошковой окраской, а в качестве наполнителя используется прессованная базальтовая вата. Монолитная конструкция панелей, изготовленных в заводских условиях, обеспечивает прочность стен и крыши контейнера;
6.1.16. основанием контейнера служит сварная рама с днищем из металлического листа, способная выдерживать оборудование весом в несколько тонн;
6.1.17. все остальные элементы блок-контейнера (окна, двери, система обогрева, вентиляция и т.д.) выполняются в зависимости от цели его использования. Все системы, которыми оборудован блок-контейнер, спроектированы для обеспечения его правильной и безопасной эксплуатации;
6.1.18. температура внутри контейнера должна быть оптимальной для нормальной работы оборудования. В нем предусмотрена система вентиляции и вывода отработавших газов, а также система внутреннего обогрева;
6.1.19. внутреннее пространство контейнера оборудовано системой освещения, которая питается от аккумуляторных батарей или от внешней сети, если она есть на объекте;
6.1.20. блок-контейнер обязательно оборудуется пожарно-охранной сигнализацией, которая срабатывает при превышении допустимой температуры и при проникновении в контейнер посторонних лиц.
6.1.21. входная дверь;
6.1.22. люк ввода-вывода силовых и контрольных кабелей;
6.1.23. цвет RAL 5005 синий или согласно требованиям заказчика;
6.1.24. габариты ГПУ-60 в блок-контейнере (ДхШхВ) 4000 х 2350 х 2500 мм;
6.1.25. общий вес 4000 кг;

6.2. Оснащение контейнера ГПУ-60 БКИ, АГП-60 БКИ, ЭГП-60 БКИ (АГ-60 БКИ)
6.2.1. Блок-контейнер типа «Север» оснащён следующими системами:
6.2.2. клапаны рабочей вентиляции для оттока и притока воздуха выполнены из алюминиевого профиля и имеют электропривод для автоматического срабатывания. Автоматическая система приточно-вытяжной вентиляции. Система приточно-вытяжной вентиляции на основе жалюзи с электроприводом. Технологическая система вентиляции обеспечивает вентиляцию, а также необходимый температурный режим при работе ГПЭС-60. Состоит из впускного и выпускного алюминиевого клапана с организованной герметизацией, электроприводов и наружных жалюзи обеспечивающих защиту клапана от механических повреждений.
6.2.3. Алгоритм управления клапанами:
6.2.3.1. при неработающей ГПЭС-60 впускной и выпускной клапаны закрыты.
6.2.3.2. после запуска ГПЭС-60 (появлении напряжения на выходе) выпускной и впускной клапан
открываются.
6.2.3.3. при подаче сигнала «пожар» от системы пожарной сигнализации впускной и выпускной клапаны
автоматически закрываются.
6.2.4. АСПТ – автоматическая система пожаротушения с порошковым исполнительным элементом типа «Буран-2,5»;
6.2.5. ОПС – система охранно-пожарной сигнализации с возможностью автоматического и ручного пожаротушения с применением модуля автоматического порошкового пожаротушения. Штатно в контейнере электростанции устанавливается охранно-пожарная сигнализация (12В) на основе пожарных дымовых оптико-электронных извещателей и пожарных ручных электроконтактныхизвещателях, магнитоконтактных и оптико-электронных охранных извещателей, с звуковым оповещателем, с охранно-пожарным световым извещателем над входной дверью;
6.2.6. огнетушители ОУ-2 – 2 шт.
6.2.7. ЩСН – щит (система) собственных нужд. Штатно освещение контейнера электростанции выполнено двумя настенными светильниками – 24 В, и двумя настенными светильниками – 220 В (работающими от основной сети либо от генераторной установки). Выключатель освещения находится внутри контейнера ;
6.2.8. масляный радиатор 1,5 кВт (для поддержания температурного режима в контейнере) – 2 шт.
6.2.9. система газовыхлопа контейнера для электростанции имеет компенсатор линейного растяжения, теплоизолированный трубопровод, предусмотрен быстрый демонтаж глушителей шума.
6.2.10. комплект аккумуляторных батарей АКБ 6СТ-190 (2 шт.). Предназначены для питания стартера первичного двигателя, системы пожарно-охранной сигнализации, а также системы рабочего и резервного освещения.

7. Документация ГПУ-60, АГП-60, ЭГП-60 (АГ-30С-Т400)
7.1. Комплект эксплуатационной документации:
7.1.1. паспорт двигателя;
7.1.2. паспорт синхронного генератора;
7.1.3. паспорт электроагрегата;
7.1.4. паспорт пульта управления;
7.1.5. руководство по эксплуатации электроагрегата;
7.1.6. руководство по эксплуатации двигателя;
7.1.7. руководство по эксплуатации синхронного генератора;
7.1.8. руководство по эксплуатации пульта управления;
7.1.9. сертификат на электроагрегат;
7.1.10. сертификат на контейнер;

8. Системы утилизации тепла ГПУ-60 (СУТ)
8.1. Состав блока СУТ для ГПУ 60 кВт:
8.1.1. Котел-утилизатор КУВИ;
8.1.2. Сборочные единицы байпасного газохода;
8.1.3. Клапан предохранительный 17с25нж Р=10.3кгс/см2;
8.1.4. Комплект жидкостных трубопроводов и арматуры;
8.1.5. Теплоизоляция блока-утилизации в оцинкованном кожухе;
8.1.6. Рама блока;
8.1.7. Подогреватель ПМКИ;
8.1.8. Комплект сборочных единиц жидкостного трубопровода;
8.1.9. Комплект вспомогательного оборудования арматуры и трубопроводов;
8.1.10.Клапан трехходовой регулирующий с эл. приводом ESBE;
8.1.11.Насос WILO;
8.1.12.Рама блока;
8.1.13.Система автоматики СУТ;
8.1.14.Глушитель:
8.1.14.1.Глушитель полностью выполнен из материала 08Х18Н10 (нержавейка)
8.1.14.2.Длина = 1400мм, ширина = 690мм, масса = 125кг.
8.1.14.3.Величина шумоглушения = 35дБА

Условное обозначение электроагрегата ГПУ-60, АГП-60, ЭГП-60 (АГ-60):
АГ-60С-Т400-1Р (1РП, 1РП-Ш, 1РН):
АГ – электроагрегат газопоршневой;
60 – номинальная мощность, кВт;
С – стационарный;
Т – трехфазный переменный ток;
400 – напряжение, В;
1-2-3 – степень автоматизации;
Р – водовоздушная система охлаждения;
П – капот;
П-Ш – кожух шумозащитный
Н – контейнер типа «Север»;



Предлагаемое к поставке оборудование новое отечественное, не бывшее в эксплуатации, невосстановленное, не снятое с производства. Оборудование соответствует стандартам качества, упаковки и маркировки. Качество товара подтверждается паспортом предприятия-изготовителя, всероссийскими сертификатами соответствия. Оборудование испытывается под нагрузкой, если необходимо, составляются соответствующие акты.



Перейти к спецификации на блок-контейнер для ГПЭС-60

Варианты исполнения газовой электростанции (газовый генератор) мощностью 60 кВт:

Газопоршневая электростанция 60 кВт в блочно-контейнерном исполнении

Контейнерные газопоршневые электростанции 60 кВт, ГПУ-60, АГП-60, ЭГП-60, ГПЭС-60, АГ-60

 Газовые генераторы 60 кВт в блочно-модульном исполнении

Газовый генератор 60 кВт в блок-контейнере

 Газовый генератор 60 кВт (БКИ, СУТ)

газовая электростанция 60 квт, гпэс-60

Газопоршневая электростанция 60 кВт в капотном исполнении

Газовый генератор 60 кВт в кожухе

Газопоршневая установка 60 кВт (в кожухе)

электроагрегат газопоршневой 60 кВт, эгп-60

Тип генератора АГП-60 (ЭГП-60) ГПУ-60 газопоршневая установка

АГП-60 (ЭГП-60) ГПУ-60 газопоршневая установка АГП 60, ГПУ 60, ГПЭС 60, АП 60, АПК 60, ГЭС 60

Газопоршневые (газовые) электростанции 60 кВт под капотом (в кожухе)Газопоршневые (газовые) электростанции 60 кВт под капотом (в кожухе)

Щит управления газопоршневой электростанции 60 кВт

Газопоршневые (газовые) электростанции 60 кВт контейнерного типа (БКИ)Газопоршневые (газовые) электростанции 60 кВт контейнерного типа (БКИ)

Газопоршневая электростанция 60 кВт в блок-контейнере (БКИ)

Системы автоматики управления газопоршневой электростанции 60 кВтСистемы автоматики управления газопоршневой электростанции 60 кВт

Газопоршневая электростанция 60 кВт в утепленном контейнере типа Север

Параллельная работа газопоршневого электроагрегата 60 кВт в контейнерном исполнении (БКИ)Параллельная работа газопоршневого электроагрегата 60 кВт в контейнерном исполнении (БКИ)

Параллельная работа газопоршневой электростанции 60 кВт контейнерного типа (БКИ)

Газопоршневой электроагрегат 60 кВт с блоком синхронизации в блок-контейнере (БКИ)Газопоршневой электроагрегат 60 кВт с блоком синхронизации в блок-контейнере (БКИ)

Газопоршневая электростанция 60 кВт с блоком синхронизации в утепленном контейнере типа Север (БКИ)

Газовая установка ГПУ-60 (АГ-60) ЭГП-60

Варианты обозначения газопоршневой электростанции мощностью 60 кВт

  • модель АГ-60С-Т400-1Р (аг60-т400-1р)
  • модель АГ-60С-Т400-1РП (аг60-т400-1рп)
  • модель АГ-60С-Т400-1РК (аг60-т400-1рк)
  • модель АГ-60С-Т400-1РН (аг60-т400-1рн)
  • модель АГ-60С-Т400-2Р (аг60-т400-2р)
  • модель АГ-60С-Т400-2РП (аг60-т400-2рп)
  • модель АГ-60С-Т400-2РК (аг60 т400 2рк)
  • модель АГ-60С-Т400-2РН (аг60-т400-2рн)
  • модель АГ-60С-Т400-3Р (аг60-т400-3р)
  • модель АГ-60С-Т400-3РП (аг60-т400-3рп)
  • модель АГ-60С-Т400-3РК (аг60-т400-3рк)
  • модель АГ-60С-Т400-3РН (аг60-т400-3рн)
Купить АГП-60 (ЭГП-60) ГПУ-60 газопоршневая установка обращайтесь :
+7 4852 33-41-81
+7 903-646-88-98
