Газопоршневая электростанция 1200 кВт (ЭГП-1200) АГП-1200, когенерационная установка 1200 кВт на ЯМЗ-8503, в составе 4-х установок ГПУ 300 кВт с параллельной работой 1,2 МВт
Цена: 25 000 000 руб с НДС

Газопоршневая электростанция 1200 кВт (1,2 МВт), АГ-1200, АГ-1200С-Т400, АГ-1200С-Т400-1Р, газовые генераторы и электростанции 1200 кВт российского производства, модель АГ-1200, ЭГП-1200, АГП-1200, АП-1200, АПК-1200, БКГПЭА-1200, КГУ-1200, KG-1200, КГПУ-1200, ГПА-1200, ГПУ-1200, ГПЭС-1200, ГЭС-1200, МЭС-1200, МТЭС-1200, БКИ, двигатель ЯМЗ-8503 или Moteurs Baudouin 16М33NG, когенерационная газопоршневая установка 1200 кВт, завод-производитель Дизель-Систем

АГП-1200 (ЭГП-1200) ГПУ-1200 газопоршневая установка, когенерационная установка 1200 кВт Мини ТЭЦ, газогенератор 1200 кВт на биогазе Газопоршневая электростанция 1200 кВт (1,2 МВт), АГ-1200, АГ-1200С-Т400, АГ-1200С-Т400-1Р, газовые генераторы и электростанции 1200 кВт российского производства, модель АГ-1200, ЭГП-1200, АГП-1200, АП-1200, АПК-1200, БКГПЭА-1200, КГУ-1200, KG-1200, КГПУ-1200, ГПА-1200, ГПУ-1200, ГПЭС-1200, ГЭС-1200, МЭС-1200, МТЭС-1200, БКИ, двигатель ЯМЗ-8503 или Moteurs Baudouin 16М33NG, когенерационная газопоршневая установка 1200 кВт, завод-производитель Дизель-Систем
Газовые генераторные установки 1200 кВт (1500 кВА) с двигателем ЯМЗ-8503 (АГ-1200 в составе 4-х газовых генераторов 300 кВт с синхронизацией общей мощностью 1,2 МВт), или с двигателем Weichai Baudouin «КАМАЗ-ВЕЙЧАЙ», работающие на газовом топливе в островном и автоматическом режиме: природный газ, магистральный газ, метан, пропан-бутан, попутный нефтяной газ, генераторный газ, биогаз, синтез-газ, пиролизный газ и т.д.

Видео АГП-1200 (ЭГП-1200) ГПУ-1200 газопоршневая установка, когенерационная установка 1200 кВт Мини ТЭЦ, газогенератор 1200 кВт на биогазе

Видео

Технические характеристики АГП-1200 (ЭГП-1200) ГПУ-1200 газопоршневая установка, когенерационная установка 1200 кВт Мини ТЭЦ, газогенератор 1200 кВт на биогазе

Параметр Значение
Модель производителяАГ-1200С-Т400-Р ЯМЗ, Weichai Baudouin «КАМАЗ-ВЕЙЧАЙ»
Аналогичное обозначениеГПУ-1200, АГП-1200, ЭГП-1200, ГПЭС-1200, АГ-1200, KG-1200, АП-1200, ГПА-1200, АПК-1200, ГЭС-1200, ГГУ-1200, КГУ-1200, БКГПЭА-1200
Двигатель газовый (ГПД)ЯМЗ-8503, Moteurs Baudouin 16М33NG (КАМАЗ-ВЕЙЧАЙ)
Генератор синхронный (альтернатор)EvoTec TCU428G, Stamford, Leroy Somer
Регулятор оборотовЭлектронный
Топливная системаГазовая рампа газовая линия
Свечи зажиганияNGK, Bosch, Brisk
Режим работыОстровной режим, автоматический режим
Заслонка (смеситель)Автоматическое регулирование соотношения воздуха и газа в топливной смеси
Система впуска воздухаВоздушный фильтр
Электрическая мощность1200 кВт (1500 кВА)
Тепловая мощность1520 кВт
КПД электрический, %44
КПД тепловой, %45
КПД общий 89
Напряжение, В400
Номинальный ток, А2160
Номинальная частота, Гц50
Частота вращения двигателя, об/мин1500
Номинальный коэффициент мощности0,8
Расход газа при номинальной мощности (0,3 м3/ч х 1 кВт)360 м3/ч
Давление газа 0.2-6 кг/см2 (0.019-0.58 МПа)
Расход масла при 100% нагрузки0,3 г/кВтч
Заправочная ёмкость системы охлаждения двигателя (л)86
Заправочная ёмкость системы смазки двигателя (л)65
Гарантия 18 месяцев3000 моточасов
Ресурс до капремонта70000 моточасов
Виды газового топливаПриродный газ, сжиженный, сжатый газ, магистральный газ, попутный нефтяной газ, синтез-газ, пары больших дыханий резервуаров, промышленный газ, пиролизный газ, коксовый газ, биогаз, шахтный газ, газ сточных вод и т. д.
САУ - системы автоматического управления ГПУ (АГП) ГПЭСШкаф управления ШУГГ в островном и автоматическом режиме
Щит (шкаф) в островном режиме 1-й степени автоматизацииАГ-1200.1 (ШУГГ-1200.1) на базе контроллера ComAp, Huegli Tech, Lovato
Щит (шкаф АВР) с автоматическим запуском 2-й степени автоматизацииАГ-1200.2 (ШУГГ-1200.2) на базе контроллера ComAp, Huegli Tech, Lovato
Параллельная работа с сетью, синхронизация между собойна базе контроллера Motortech, InteliLite ComAP, Huegli Tech HT-GC-600, Lovato
Щит АВР (обратная последовательность)АВР по схеме заказчика
Вводно-распределительное устройство (Щит ВРУ)По схеме заказчика
Подогрев щита автоматикиЭлектрический
Система дистанционного мониторинга и управления электроагрегатом (витая пара)RS-485, RS-232
Автоматическая дозаправка моторного масла (АДММ)Система для автоматического поддержания уровня масла в картере двигателя
Электрический предпусковой подогреватель охлаждающей жидкости ОЖ двигателяПОЖ 220V
Автономный дизельный предпусковой подогреватель охлаждающей жидкости ОЖ двигателяПЖД-600
Габаритные размеры (мм):Длина х Ширина х Высота
Габариты открытой (ДхШхВ) мм5000 х 1600 х 2200
Вес открытой, кг12000
Габариты в контейнере (ДхШхВ) мм12191 x 2438 x 2591
Вес в контейнере, кг16000
Рекомендуемый тип масла ГПД работающих на природном газе, состоящим в основном из метана ТНК GEO 404
Рекомендуемый тип масла ГПД работающих на попутных, сернистых и других газахТНК GEO 408
Линейка масел для газопоршневых двигателей (ГПД)LUKOIL EFFORSE 4004, Shell Mysella XL, Petro-Canada Sentron LD 5000, Valvoline Premium Blue GEO LA 40, Premium Blue GEO-MA, PremiumBlue-GEO-15W-40, Castrol Duratec HPL
Техническое обслуживание:Периодичность ТО:
Ежедневное техническое обслуживание (ЕО)Один раз в сутки по окончании суточной работы
Техническое обслуживание по окончании периода обкатки (ТО-0)После первых 50 часов работы двигателя
Первое техническое обслуживание (ТО-1)Через каждые 250 часов работы двигателя
Второе техническое обслуживание (ТО-2)Через каждые 500 часов работы двигателя
Сезонное техническое обслуживание (СО)Проводится два раза в год при переходе с летней эксплуатации на зимнюю и с зимней на летнюю
Доставкапо России и стран ЕАЭС
Экспорт товарана условиях INCOTERMS 2010
Цена АГП-1200 (ЭГП-1200) ГПУ-1200 газопоршневая установка, когенерационная установка 1200 кВт Мини ТЭЦ, газогенератор 1200 кВт на биогазе различных вариантов исполнения
Модель Исполнение Цена с
НДС 20%
АГ-1200С-Т400-1Р
на раме АГП-1200 25 000 000
АГ-1200С-Т400-1РП
капот ЭГП-1200 25 600 000
АГ-1200С-Т400-1РН
контейнер ГПЭС-1200 28 400 000
Утилизация тепла 1520 кВт
ТМ.380х4 KG-1200 по запросу

Купить ГПУ-1200 (КГУ-1200) БКГПЭА-1200 газовый генератор 1200 кВт с доставкой по России, Казахстану, Азербайджану, Узбекистану, Белоруссии, Грузии, Армении, Киргизии, Туркменистану и Таджикистану

Газовый генератор АГП-1200 (ГПЭС-1200) с двигателем ЯМЗ-8503

АГП-1200 Moteurs Baudouin 16М33

Запрос ТКП технико-коммерческого предложения на поставку ГПУ-1200 (АГ-1200) ЭГП-1200 российского производства «КАМАЗ-ВЕЙЧАЙ»

Газопоршневая электростанция 1200 кВт на ЯМЗ-8503, Moteurs Baudouin 16М33NG «КАМАЗ-ВЕЙЧАЙ» (газовые генераторы и газогенераторные установки ГПУ-1200, АГП-1200, ЭГП-1200) условия поставки и порядок расчетов:

  • предоплата 50% от общей суммы товара, для принятия заказа в производство
  • окончательный расчет - доплата 50% производится по факту готовности газопоршневой электростанции 1200 кВт к отгрузке
  • срок отгрузки газопоршневой электростанции 1200 кВт от 45-ти до 60-ти дней в зависимости от исполнения агрегата
  • гарантийный срок газопоршневой электростанции 1200 кВт составляет 18 месяцев с момента поставки или 12 месяцев с момента ввода в эксплуатацию или 3000 м/ч в зависимости от того, что наступит ранее.
  • купить газопоршневую электростанцию 1200 кВт (1500 кВА) в Лизинг
  • калькулятор лизинга (расчет платежей по лизингу)

Техническое обслуживание ТО (ЕО, ТО-0, ТО-1, ТО-2, СО):

Комплектация и описание газопоршневой электростанции 1200 кВт (1500 кВА) в островном режиме, с автоматическим включением и отключением, с возможностью одиночной работой в параллель с сетью и групповой параллельной работой в параллель с сетью:

1. Состав газопоршневого электроагрегата ГПУ-1200, АГП-1200, ЭГП-1200 (АГ-1200С-Т400-1Р)
1.2. Двигатель газовый ЯМЗ-8503 (АГ-1200 в составе 4-х газовых генераторов 300 кВт с синхронизацией общей мощностью 1,2 МВт), или Moteurs Baudouin 16М33NG (Weichai Baudouin «КАМАЗ-ВЕЙЧАЙ») оборудован:
1.2.1. Зарядным генератором и стартером;
1.2.2. Электронным регулятором частоты вращения двигателя (актуатор);
1.2.3. Автоматическим (электронным) регулированием соотношения воздуха и газа в топливной смеси;
1.2.4. Системой зажигания (свечи зажигания NGK или Bosch);
1.2.5. Топливной системой – газовая рампа (газовая линия);
1.2.6. Системой впуска воздуха – воздушный фильтр;
1.2.7. Заслонкой аварийного останова;
1.2.8. Клапаном – системой контроля загазованности;
1.2.9. Системой автоматического поддержания уровня масла в картере двигателя (бак 10 л.);
1.3. Генератор силовой синхронный:
1.3.1. EvoTec TCU428G, Stamford, Leroy Somer;
1.4. Система охлаждения:
1.4.1. водяным радиатором РВ;
1.4.2. встроенный в двигатель охладитель надувочного воздуха (ОНВ);
1.4.3. система охлаждения масла со встроенным в двигатель водомасляным радиатором (ВМР);
1.5. Тосол в системе охлаждения двигателя;
1.6. Дизельное масло в системе смазки двигателя;
1.7. Комплект АКБ 6СТ-190 и соединительный кабель;
1.8. Зарядное устройство АКБ;

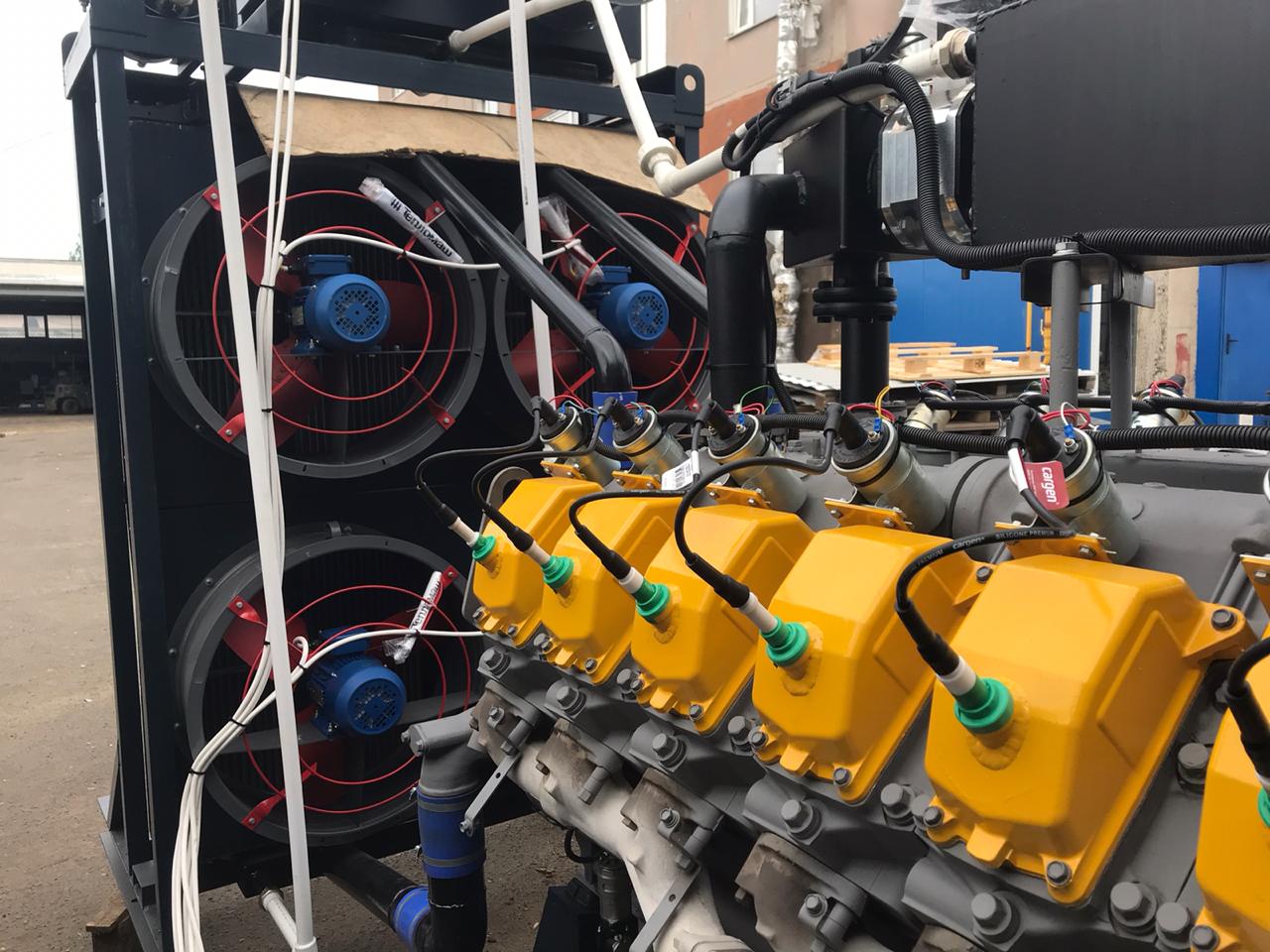

ГПУ 1200 кВт двигатель ЯМЗ-8503

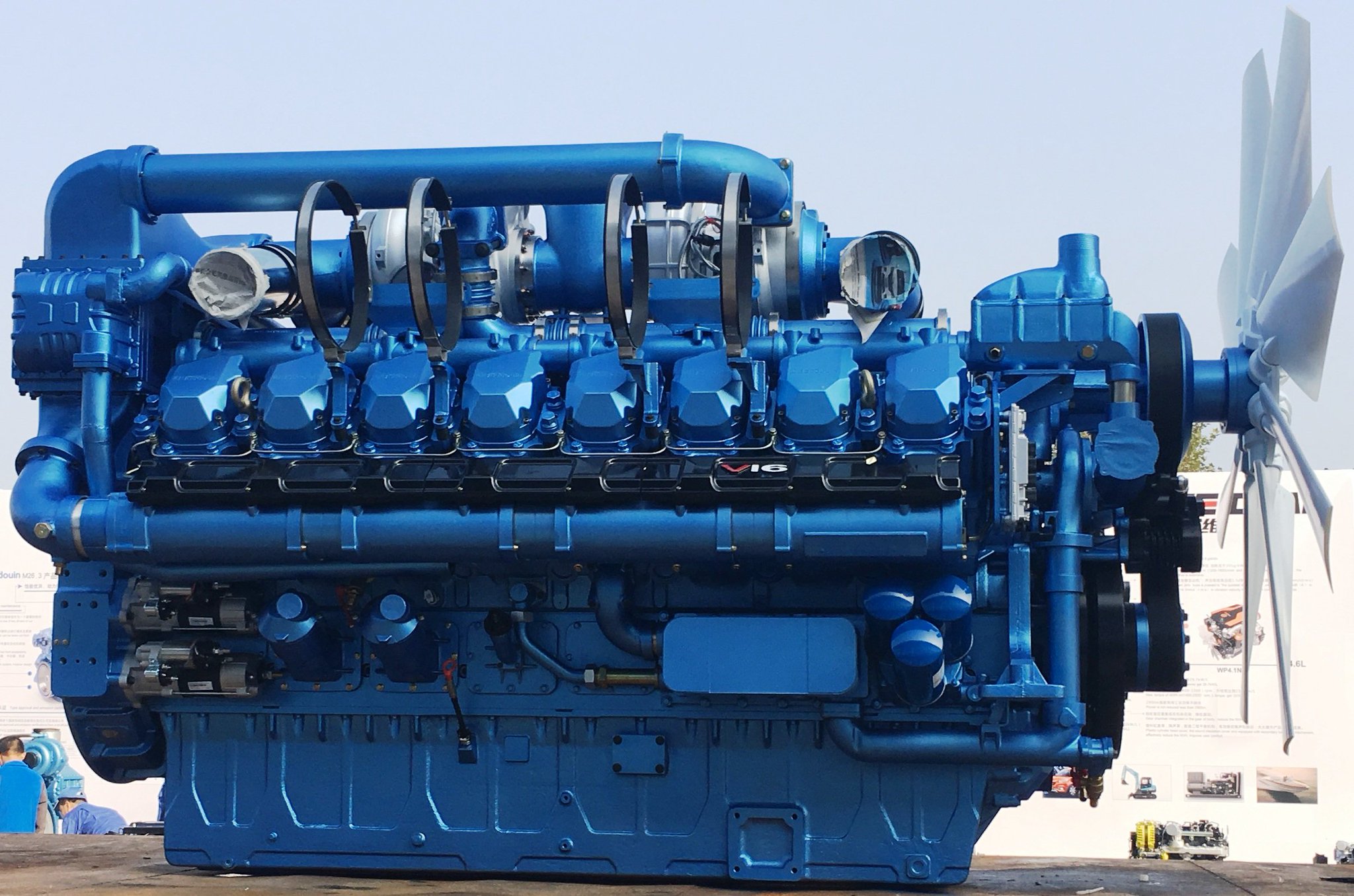

ГПУ 1200 кВт двигатель Baudouin 16М33

2. Системы автоматики газопоршневой установки ГПУ-1200, АГП-1200, ЭГП-1200 (АГ-1200С-Т400-1Р/2Р)
2.1. Щит – пульт управления газовой электростанции 1-й степени автоматизации модели АГ-1200С-Т400-1Р в режиме ручного запуска - островной режим при пропадании напряжения (для управления ГПЭС-1200 необходимо присутствие оператора) – цифровой дисплей русифицированный на базе контроллера на базе многофункционального контроллера «Huegli Tech» Швейцария, InteliLite NT ComAp Чехия, «Lovato» Италия, «Motortech» Германия:
2.1.1. первая степень автоматизации – запуск станции по команде оператора с лицевой панели шкафа;
2.1.2. подключение и отключение нагрузки оператором;
2.1.3. измерение основных параметров двигателя: давления масла, температуры охлаждающей жидкости, уровня топлива в бке, напряжение батареи и зарядного генератора, частоту вращения вала генератора, время наработки станции;
2.1.4. измерение основных параметров генератора: напряжение, частота и сила тока;
2.1.5. включение аварийной сигнализации и останов (защита) электроагрегата по параметрам: перегрев охлаждающей жидкости, падение давления масла, низкий уровень топлива, неисправность зарядного генератора, перегрузке по току в цепях нагрузки, коротком замыкании в цепях нагрузки, выход параметров генератора за данные пределы установки, контроль обрыва ремня зарядного генератора.

2.2. Пульт – щит управления газовой электростанции модели АГ-1200С-Т400-2Р 2-й степени автоматизации в автоматическом и островной режиме, со встроенным или внешним шкафом АВР - автоматический ввод резерва, системой автоматического запуска при пропадании напряжения, на базе контроллера «Huegli Tech» HT-GC-315 Швейцария, или InteliLite NT AMF 20/25 «ComAp» Чехия, «Lovato» Италия, «Motortech» Германия (цифровой дисплей русифицированный). Во время запуска и управления ГПУ-1200.2 необходимо присутствие оператора. Устройство автоматического ввода резерва (АВР) предназначено для восстановления питания потребителей путем автоматического присоединения резервного источника питания при отключении рабочего источника питания, и автоматического восстановления основного питания при восстановлении рабочего источника питания:
2.2.1. автоматический запуск, предусматривает запуск после пропадания входной сети либо выхода напряжения за установленные пределы. ДЭС оснащен статическим зарядным устройством АКБ и подогревателем охлаждающей жидкости, питающимся от основной сети, и находящимся в режиме горячего резерва. После восстановления основной сети подаётся команда на блок коммутации нагрузки или переключения нагрузки на основную сеть, отключается и переводится в дежурный режим.
2.2.2. пульт управления АВР предназначен для контроля и управления дизельными электростанциями и обеспечивает следующие операции: запуск, останов, аварийная защита (путем ее останова) с сигнализацией причины аварийного состояния, контроль и индикацию параметров по данным датчиков:
2.2.2.1. линейных напряжений генератора, токов нагрузки генератора по каждой фазе, частоты тока генератора, активной мощности, напряжения аккумуляторной батареи, давления масла, температуры охлаждающий жидкости, уровня топлива, времени наработки, контроль обрыва датчиков температуры, давления, контроль обрыва ремня зарядного генератора.

3. Параллельная работа (синхронизация) газовой электростанции ГПУ-1200, АГП-1200, ЭГП-1200 (АГ-1200С-Т400-3Р)
3.1. Параллельная работа синхронных генераторов между собой и синхронизация с централизованной сетью, на базе контроллера «Huegli Tech» HT-GC-600 Швейцария, InteliLite NT ComAp Чехия, «Lovato» Италия, «Motortech» Германия:
3.1.1. под параллельной работой ГПУ 1200 кВт понимается выработка электроэнергии двумя или более агрегатами на общую нагрузку и синхронизация с централизованной сетью. Условие для параллельной работы – это равенство частоты, напряжения, порядка чередования фаз и углов фазового сдвига на каждом ГПУ 1200 кВт. Общая нагрузка при параллельной работе – синхронизации генераторных установок будет распределяться пропорционально их номинальным мощностям только в том случае, если их внешние характеристики, построенные с учетом изменения скорости вращения первичных двигателей ДВС (ГПД) в зависимости от относительного значения тока будут одинаковы.
3.1.2. параллельная работа газопоршневой электростанции с сетью обеспечивает увеличение общей мощности электростанции, повышает надежность энергоснабжения потребителей и позволяет лучше организовать обслуживание агрегатов. Электрические станции, в свою очередь, объединяют для параллельной работы в мощные энергосистемы, позволяющие наилучшим образом решать задачу производства и распределения электрической энергии. Таким образом, для синхронной машины, установленной на электрической станции или на каком-либо объекте, подключенном к энергосистеме, типичным является режим работы на сеть большой мощности, по сравнению с которой собственная мощность генератора является очень малой. В этом случае с большой степенью точности можно принять, что генератор работает параллельно с сетью бесконечно большой мощности т. е. напряжение сети Uc и ее частота fc являются постоянными, не зависящими от нагрузки данного генератора.
3.1.3. включение газового генератора на параллельную работу с сетью: в рассматриваемом режиме необходимо обеспечить возможно меньший бросок тока в момент присоединения генератора к сети. В противном случае возможны срабатывание защиты, поломка генератора или первичного двигателя.

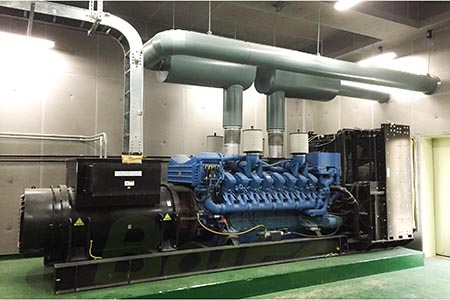

Когенерационная установка КГУ-1200 Baudouin 16М33 (синхронизация)

4. Конструкция и описание утепленного контейнера газопоршневой электростанции ГПУ-1200, АГП-1200, ЭГП-1200, БКГПЭА-1200 (АГ-1200С-Т400-1РН)
4.1. Утепленный блок-контейнер морского типа «Север-М» газогенераторной установки 1200 кВт:
4.1.1. стандартный морской контейнер 40 футов (утепленный контейнер типа «Север-М») представляет собой закрытую герметичную емкость, собранную из дна, крыши, стенок и двери. Данный вид транспортировочного оборудования производят из стального профильного листа толщиной 3 мм, вертикальные ребра жесткости, который предварительно подвергается антикоррозийной обработке. Пол контейнера дополнительно усиливается настилом – рифлёным листом толщиной 4 мм. Двери могут быть как торцевыми, так и боковыми.
4.1.2. стандартный морской контейнер 40 футов весит 4 тонны, что позволяет с легкостью закреплять его на плавучих транспортных средствах. Такие контейнеры широко используются для перевозки не только морским, но и железнодорожным, а также автомобильным транспортом.
4.1.3. внутренние стены выложены из утеплителей сэндвич-панелей толщиной не более 100 мм, или металлический профлист 1,5 мм, пароизоляция, гидроизоляция, утеплитель базальтовая плита, потолок утеплен и обшит оцинкованным листом, пол утеплен и покрыт рифлёным листом толщиной 4 мм;
4.1.4.утепленный блок-контейнер «Север-М» морского типа предназначен специально для работы в экстремальных климатических условиях, так как конструкция и применяемый утеплитель обеспечивает эффективную эксплуатацию в диапазоне температур от -50°С до +50°С;
4.1.5. влажность: до 98% при + 25°С;
4.1.6. наклон относительно горизонтальной плоскости: до 10 градусов;
4.1.7. запылённость воздуха: до 0,01 г/м3; (до 0,5 г/м3; не более 3 часов);
4.1.8. звуковое давление не более 70 dBA;
4.1.9. степень огнестойкости: II, III, С1 согласно СНиП 2.01-85, СНиП 21.01-97;
4.1.10. пожарная категория: В2 (по НПБ 105-03);
4.1.11. снеговой район: IV, V (СНиП 2.01.07-85);
4.1.12. ветровой район: IV, V;
4.1.13. сейсмостойкость: до 9 баллов;
4.1.14. срок службы: не менее 20 лет;
4.1.15. основа блок-контейнера - силовой металлический каркас, обеспечивающий достаточную жесткость для транспортировки;
4.1.16. в верхней части боковых стоек и на основании расположены специальные рымы, позволяющие перемещать блок-контейнер;
4.1.17. стены и крыша контейнера изготовлены из сэндвич-панелей толщиной до 100 мм, или металлический профлист, пароизоляция, гидроизоляция, утеплитель базальтовая плита. Внутренний и наружный лист сэндвич-панелей выполнен из оцинкованной стали с порошковой окраской, а в качестве наполнителя используется прессованная базальтовая вата. Монолитная конструкция панелей, изготовленных в заводских условиях, обеспечивает прочность стен и крыши контейнера;
4.1.18. основанием контейнера служит сварная рама с днищем из металлического листа, способная выдерживать оборудование весом в несколько тонн;
4.1.19. все остальные элементы блок-контейнера (окна, двери, система обогрева, вентиляция и т.д.) выполняются в зависимости от цели его использования. Все системы, которыми оборудован блок-контейнер, спроектированы для обеспечения его правильной и безопасной эксплуатации;
4.1.20. температура внутри контейнера должна быть оптимальной для нормальной работы оборудования. В нем предусмотрена система вентиляции и вывода отработавших газов, а также система внутреннего обогрева;
4.1.21. внутреннее пространство контейнера оборудовано системой освещения, которая питается от аккумуляторных батарей или от внешней сети, если она есть на объекте;
4.1.22. блок-контейнер обязательно оборудуется пожарно-охранной сигнализацией, которая срабатывает при превышении допустимой температуры и при проникновении в контейнер посторонних лиц.
4.1.23. входная дверь;
4.1.24. люк ввода-вывода силовых и контрольных кабелей;
4.1.25. цвет RAL 5005 синий или согласно требованиям заказчика;
4.1.26. габариты ГПУ-1200 в блок-контейнере (ДхШхВ) 12191 x 2438 x 2591 мм;
4.1.27. общий вес не более 16000 кг;

Газопоршневая электростанция 1200 кВт (ГЭС-1200 ЯМЗ) в блочно-контейнерном исполнении

Газопоршневая электростанция АГП-1200 БКИ (Moteurs Baudouin) в блок-боксе морского типа

4.2. Оснащение контейнера газопоршневой электростанции ГПУ-1200 БКИ, АГП-1200 БКИ, ЭГП-1200 БКИ, БКГПЭА-1200 (АГ-1200 БКИ)
4.2.1. Блок-контейнер типа «Север-М» газогенераторной установки 1200 кВт оснащён следующими системами:
4.2.2. клапаны рабочей вентиляции для оттока и притока воздуха выполнены из алюминиевого профиля и имеют электропривод для автоматического срабатывания. Автоматическая система приточно-вытяжной вентиляции. Система приточно-вытяжной вентиляции на основе жалюзи с электроприводом. Технологическая система вентиляции обеспечивает вентиляцию, а также необходимый температурный режим при работе ГПЭС-1200. Состоит из впускного и выпускного алюминиевого клапана с организованной герметизацией, электроприводов и наружных жалюзи обеспечивающих защиту клапана от механических повреждений.
4.2.3. Алгоритм управления клапанами:
4.2.3.1. при неработающей ГПЭС-1200 впускной и выпускной клапаны закрыты.
4.2.3.2. после запуска ГПЭС-1200 (появлении напряжения на выходе) выпускной и впускной клапан
открываются.
4.2.3.3. при подаче сигнала «пожар» от системы пожарной сигнализации впускной и выпускной клапаны
автоматически закрываются.
4.2.4. АСПТ «Гранит» – автоматическая система пожаротушения с порошковым исполнительным элементом типа «Буран-2,5»;
4.2.5. ОПС – система охранно-пожарной сигнализации с возможностью автоматического и ручного пожаротушения с применением модуля автоматического порошкового пожаротушения. Штатно в контейнере электростанции устанавливается охранно-пожарная сигнализация (12В) на основе пожарных дымовых оптико-электронных извещателей и пожарных ручных электроконтактныхизвещателях, магнитоконтактных и оптико-электронных охранных извещателей, с звуковым оповещателем, с охранно-пожарным световым извещателем над входной дверью;
4.2.6. огнетушители ОУ-2 – 2 шт.
4.2.7. ЩСН – щит (система) собственных нужд. Штатно освещение контейнера электростанции выполнено двумя настенными светильниками – 24 В, и двумя настенными светильниками – 220 В (работающими от основной сети либо от генераторной установки). Выключатель освещения находится внутри контейнера ;
4.2.8. масляный радиатор 1,5 кВт (для поддержания температурного режима в контейнере) – 2 шт.
4.2.9. система газовыхлопа контейнера для электростанции имеет компенсатор линейного растяжения, теплоизолированный трубопровод, предусмотрен быстрый демонтаж глушителей шума.
4.2.10. комплект аккумуляторных батарей АКБ 6СТ-190 (2 шт.). Предназначены для питания стартера первичного двигателя, системы пожарно-охранной сигнализации, а также системы рабочего и резервного освещения.

Газоэлектростанция ГПЭС-1200 контейнерного типа с двигателем ЯМЗ-8503

Газопоршневая электростанция ЭГП-1200 БКИ (Moteurs Baudouin) в утепленном блок-боксе морского типа

5. Документация газоэлектростанции ГПУ-1200, АГП-1200, ЭГП-1200 (АГ-1200С-Т400)
5.1. Комплект эксплуатационной документации:
5.1.1. паспорт двигателя;
5.1.2. паспорт синхронного генератора;
5.1.3. паспорт электроагрегата;
5.1.4. паспорт пульта управления;
5.1.5. руководство по эксплуатации электроагрегата;
5.1.6. руководство по эксплуатации двигателя;
5.1.7. руководство по эксплуатации синхронного генератора;
5.1.8. руководство по эксплуатации пульта управления;
5.1.9. сертификат на электроагрегат;
5.1.10. сертификат на контейнер;

6. Системы утилизации тепла газопоршневой электростанции ГПУ-1200 (СУТ), когенерация тепла газоэлектростанции 1200 кВт (КГУ-1200)
6.1. Состав блока СУТ для ГПУ 1200 кВт:
6.1.1. Котел-утилизатор КУВИ;
6.1.2. Сборочные единицы байпасного газохода;
6.1.3. Клапан предохранительный 17с25нж Р=10.3кгс/см2;
6.1.4. Комплект жидкостных трубопроводов и арматуры;
6.1.5. Теплоизоляция блока-утилизации в оцинкованном кожухе;
6.1.6. Рама блока;
6.1.7. Подогреватель ПМКИ;
6.1.8. Комплект сборочных единиц жидкостного трубопровода;
6.1.9. Комплект вспомогательного оборудования арматуры и трубопроводов;
6.1.10.Клапан трехходовой регулирующий с эл. приводом ESBE;
6.1.11.Насос WILO;
6.1.12.Рама блока;
6.1.13.Система автоматики СУТ;
6.1.14.Глушитель:
6.1.14.1.Глушитель полностью выполнен из материала 08Х18Н10 (нержавейка)

Условное обозначение газоэлектростанции ГПУ-1200, АГП-1200, ЭГП-1200, АГ-1200:
АГ-1200С-Т400-1Р (1РП, 1РП-Ш, 1РН):
АГ – электроагрегат газопоршневой;
1200 – номинальная мощность, кВт;
С – стационарный;
Т – трехфазный переменный ток;
400 – напряжение, В;
1-2-3 – степень автоматизации;
Р – водовоздушная система охлаждения;
П – капот;
П-Ш – кожух шумозащитный
Н – контейнер типа «Север»;



Предлагаемое к поставке оборудование новое отечественное, не бывшее в эксплуатации, невосстановленное, не снятое с производства. Оборудование соответствует стандартам качества, упаковки и маркировки. Качество товара подтверждается паспортом предприятия-изготовителя, всероссийскими сертификатами соответствия. Оборудование испытывается под нагрузкой, если необходимо, составляются соответствующие акты.



Перейти к спецификации на блок-контейнер ГПЭС-1200



Когенерационная установка 1200 кВт Мини ТЭЦ (КГУ-1200, KG 1200, КГПУ-1200)

когенерационная установка 1200 квт (кгу-1200 Baudouin)

Системы утилизации тепла выхлопных газов и контура охлаждения двигателя ГПУ-1200 (АГП-1200) КГУ-1200:

когенерация тепла кгу-1200 (гпу-1200) гпа-1200

Тепловой модуль ГПУ 1200 кВт (ГПЭС 1200 кВт)

Схема автоматизации теплового модуля ГПУ 1200 кВт (ГПЭС 1200 кВт)

Варианты исполнения газовой электростанции (газовый генератор) мощностью 1200 кВт:



Газоэлектростанция 1200 квт с возможностью параллельной работы (щит синхронизации)

газоэлектростанция 1200 квт с возможностью параллельной работы

Газовый генератор 1200 кВт на базе Moteurs Baudouin 16М33

Газогенераторная установка 1200 кВт Moteurs Baudouin 16М33NG

Газопоршневая электростанция 1200 кВт в блочно-контейнерном исполнении

Блочно-контейнерные газопоршневые электростанции 1200 кВт, ГПУ-1200, АГП-1200, ЭГП-1200, ГПЭС-1200, АГ-1200, БКГПЭА-1200

Газовые генераторы 1200 кВт в блочно-модульном исполнении

Газовый генератор 1200 кВт в блок-контейнере

Газовый генератор 1200 кВт (БКИ, СУТ)

газовая электростанция 1200 квт, гпэс-1200

Тепловой модуль ГПЭС 1200 кВт

Тепловой модуль ГПУ-1200 (АГП-1200)

Когенерационные газопоршневые установки ГПЭС 1200 кВт

Когенерационные газопоршневые установки ГПУ 1200 кВт

Тепловой модуль утилизации тепла ГПЭС-1200

Утилизация тепла ГПЭС-1200

Тепловая схема с раздельными тепловыми модулями

Утилизатор тепла отработавших газов ГПУ-1200

Тепловая схема с последовательным проходом антифриза через ТМВГ и ТМВВ

Утилизатор тепла антифриза газопоршневой установки 1200 кВт



Тип генератора АГП-1200 (ЭГП-1200) ГПУ-1200 газопоршневая установка, когенерационная установка 1200 кВт Мини ТЭЦ, газогенератор 1200 кВт на биогазе

АГП-1200 (ЭГП-1200) ГПУ-1200 газопоршневая установка, когенерационная установка 1200 кВт Мини ТЭЦ, газогенератор 1200 кВт на биогазе (Когенерация тепла) Системы утилизации тепла

Системы утилизации тепла газопоршневой электростанции ГПУ-1200Системы утилизации тепла газопоршневой электростанции ГПУ-1200

Утилизация тепла газопоршневого электроагрегата ЭГП-1200

Утилизатор выхлопных газов газопоршневой электростанции ГПЭС-1200Утилизатор выхлопных газов газопоршневой электростанции ГПЭС-1200

Утилизатор контура охлаждения двигателя газопоршневой электростанции ГПУ-1200

Когенерация тепла газовой электростанции АГП-1200Когенерация тепла газовой электростанции АГП-1200

Когенерация газопоршневой установки КГУ-1200

Системы утилизации тепла ГПУ-1200 блочного типаСистемы утилизации тепла ГПУ-1200 блочного типа

Когенерация тепла БКГПЭА-1200 блочно-контейнерного типа

Когенерация тепла ГПУ-1200 блочно-контейнерного типаКогенерация тепла ГПУ-1200 блочно-контейнерного типа

Системы утилизации тепла АГП-1200 блочного типа

При работе двигателя ГПУ-1200 (АГП-1200) ГПЭС-1200 выделяется большое количество теплоты, которое можно утилизировать с помощью теплового модуля ТМ (системы утилизации тепла СУТ) специального оборудования и затем использовать системы когенерации тепла. При этом для получения данной энергии не затрачивается дополнительное количество топлива – данный продукт является попутным при технологическом процессе выработки электрической энергии. Основные источники попутного тепла при работе газопоршневой электростанции:

  • тепло охлаждающей воды (рубашка охлаждения двигателя ЯМЗ-8503, Moteurs Baudouin 16М33)
  • тепло отходящих газов (отработавшие выхлопные газы ЯМЗ-8503, Moteurs Baudouin 16М33)
Купить АГП-1200 (ЭГП-1200) ГПУ-1200 газопоршневая установка, когенерационная установка 1200 кВт Мини ТЭЦ, газогенератор 1200 кВт на биогазе обращайтесь :
+7 4852 33-41-81
+7 903-646-88-98
