 Газовые генераторы (газопоршневые электростанции), Газовые электростанции (когенерационные установки - Мини-ТЭЦ) системы утилизации тепла / Газопоршневые электростанции ЭГП (Газовые генераторы АГП), газогенераторы (когенерация тепла - Мини-ТЭЦ)
Газопоршневая электростанция 150 кВт (ЭГП-150) АГП-150, когенерационная установка 150 кВт, газогенератор 150 кВт на биотопливе (ГГУ-150)
Цена: 2 400 000 руб с НДС

Газопоршневая электростанция 150 кВт, АГ-150, АГ-150С-Т400, АГ-150С-Т400-1Р, газовые генераторы и электростанции 150 кВт российского производства, модель АГ-150, ЭГП-150, АГП-150, КГУ-150, KG-150, КГПУ -150, АП-150, АПК-150, ГГУ-150, ГПА-150, ГПУ-150, ГПЭС-150, ГЭС-150, МЭС-150, МТЭС-150, БКИ, газогенератор 150 кВт на древесных отходах, двигатель ЯМЗ-238.Г1 (ЯМЗ-238ДИ, ЯМЗ-238Д-1), когенерационная газопоршневая установка 150 кВт, завод-производитель Дизель-Систем

АГП-150 (ЭГП-150) ГПУ-150 газопоршневая установка, когенерационная установка 150 кВт Мини ТЭЦ, газогенератор 150 кВт (ГГУ-150) на щепе Газопоршневая электростанция 150 кВт, АГ-150, АГ-150С-Т400, АГ-150С-Т400-1Р, газовые генераторы и электростанции 150 кВт российского производства, модель АГ-150, ЭГП-150, АГП-150, КГУ-150, KG-150, КГПУ -150, АП-150, АПК-150, ГГУ-150, ГПА-150, ГПУ-150, ГПЭС-150, ГЭС-150, МЭС-150, МТЭС-150, БКИ, газогенератор 150 кВт на древесных отходах, двигатель ЯМЗ-238.Г1 (ЯМЗ-238ДИ, ЯМЗ-238Д-1), когенерационная газопоршневая установка 150 кВт, завод-производитель Дизель-Систем
Газовые генераторные установки 150 кВт (187,5 кВА) с двигателем ЯМЗ-238, работающие на газовом топливе в островном и автоматическом режиме: природный газ, магистральный газ, метан, пропан-бутан, попутный нефтяной газ, генераторный газ, биогаз, синтез-газ, пиролизный газ и т.д.
Одиночная работа в параллель с сетью, групповая параллельная работа, групповая параллельная работа в параллель с сетью, системы утилизации тепла (когенерация), блочно-контейнерное исполнение, доставка и пусконаладочные работы выполняются по желанию Заказчика.
Начато серийное производство газогенераторов 150 кВт на биотопливе (газоэлектростанции 187,5 кВА на биогазе)

Видео АГП-150 (ЭГП-150) ГПУ-150 газопоршневая установка, когенерационная установка 150 кВт Мини ТЭЦ, газогенератор 150 кВт (ГГУ-150) на щепе

Видео газопоршневой электростанции на базе ЯМЗ-7514 Дизель-Систем (испытание под нагрузкой)

Видео газопоршневой электростанции на базе ТМЗ-8435 Дизель-Систем (испытание под нагрузкой)

Видео газопоршневой электростанции на базе ЯМЗ-238 Дизель-Систем (испытание под нагрузкой)

Технические характеристики АГП-150 (ЭГП-150) ГПУ-150 газопоршневая установка, когенерационная установка 150 кВт Мини ТЭЦ, газогенератор 150 кВт (ГГУ-150) на щепе

Параметр Значение
Модель производителяАГ-150С-Т400-Р ЯМЗ
Аналогичное обозначениеГПУ-150, АГП-150, ЭГП-150, ГПЭС-150, АГ-150, KG-150, АП-150, ГПА-150, АПК-150, ГЭС-150, ГГУ-150, КГУ-150, БКГПЭА-150
Двигатель газовый (ГПД)ЯМЗ-238 (Россия)
Генератор синхронный (альтернатор)«Leroy Somer» Франция, Stamford «Cummins Inc» Англия, «Linz Electric» Италия
Регулятор оборотовЭлектронный
Топливная системаГазовая рампа газовая линия
Свечи зажиганияNGK, Bosch, Brisk
Режим работыОстровной режим, автоматический режим
Заслонка (смеситель)Ручное или автоматическое регулирование соотношения воздуха и газа в топливной смеси
Система впуска воздухаВоздушный фильтр
Электрическая мощность150 кВт (187,5 кВА)
Тепловая мощность180 кВт
КПД электрический, %44
КПД тепловой, %45
КПД общий 89
Напряжение, В400
Номинальный ток, А270
Номинальная частота, Гц50
Частота вращения двигателя, об/мин1500
Номинальный коэффициент мощности0,8
Расход газа при номинальной мощности (0,3 м3/ч х 1 кВт)45 м3/ч
Давление газа 0.2-6 кг/см2 (0.019-0.58 МПа)
Расход масла при 100% нагрузки0,2 г/кВтч
Заправочная ёмкость системы охлаждения двигателя (л)53
Заправочная ёмкость системы смазки двигателя (л)36
Гарантия 18 месяцев3000 моточасов
Ресурс до капремонта50000 моточасов
Виды газового топливаПриродный газ, сжиженный, сжатый газ, магистральный газ, попутный нефтяной газ, синтез-газ, пары больших дыханий резервуаров, промышленный газ, пиролизный газ, коксовый газ, биогаз, шахтный газ, газ сточных вод и т. д.
САУ - системы автоматического управления ГПУ (АГП) ГПЭСШкаф управления ШУГГ в островном и автоматическом режиме
Щит (шкаф) в островном режиме 1-й степени автоматизацииАГ-150.1 (ШУГГ-150.1) на базе контроллера ComAp, Huegli Tech, Lovato
Щит (шкаф АВР) с автоматическим запуском 2-й степени автоматизацииАГ-150.2 (ШУГГ-150.2) на базе контроллера ComAp, Huegli Tech, Lovato
Параллельная работа с сетью, синхронизация между собойна базе контроллера InteliLite ComAP, Huegli Tech HT-GC-600, Lovato, Motortech
Щит АВР (обратная последовательность)АВР по схеме заказчика
Вводно-распределительное устройство (Щит ВРУ)По схеме заказчика
Подогрев щита автоматикиЭлектрический
Система дистанционного мониторинга и управления электроагрегатом (витая пара)RS-485, RS-232
Автоматическая дозаправка моторного масла (АДММ)Система для автоматического поддержания уровня масла в картере двигателя
Электрический предпусковой подогреватель охлаждающей жидкости ОЖ двигателяПОЖ 220V
Автономный дизельный предпусковой подогреватель охлаждающей жидкости ОЖ двигателяПЖД-30
Габаритные размеры (мм):Длина х Ширина х Высота
Габариты открытой (ДхШхВ) мм2650 х 1320 х 1565
Вес открытой, кг2650
Габариты в капоте (ДхШхВ) мм2950 х 1350 х 1910
Вес в капоте, кг2900
Габариты в контейнере (ДхШхВ) мм4000 х 2380 х 2500
Вес в контейнере, кг4700
Рекомендуемый тип масла ГПД работающих на природном газе, состоящим в основном из метана ТНК GEO 404
Рекомендуемый тип масла ГПД работающих на попутных, сернистых и других газахТНК GEO 408
Линейка масел для газопоршневых двигателей (ГПД)LUKOIL EFFORSE 4004, Shell Mysella XL, Petro-Canada Sentron LD 5000, Valvoline Premium Blue GEO LA 40, Premium Blue GEO-MA, PremiumBlue-GEO-15W-40, Castrol Duratec HPL
Ежедневное техническое обслуживание (ЕО)Один раз в сутки по окончании суточной работы
Техническое обслуживание по окончании периода обкатки (ТО-0)После первых 50 часов работы двигателя
Первое техническое обслуживание (ТО-1)Через каждые 250 часов работы двигателя
Второе техническое обслуживание (ТО-2)Через каждые 500 часов работы двигателя
Сезонное техническое обслуживание (СО)Проводится два раза в год при переходе с летней эксплуатации на зимнюю и с зимней на летнюю
Доставкапо России и стран ЕАЭС
Экспорт товарана условиях INCOTERMS 2010
Цена АГП-150 (ЭГП-150) ГПУ-150 газопоршневая установка, когенерационная установка 150 кВт Мини ТЭЦ, газогенератор 150 кВт (ГГУ-150) на щепе различных вариантов исполнения
Модель Исполнение Цена с
НДС 20%
АГ-150С-Т400-1Р
на раме АГП-150 2 400 000
АГ-150С-Т400-1РП
капот ЭГП-150 2 500 000
АГ-150С-Т400-1РН
контейнер ГПЭС-150 3 150 000
Утилизация тепла 180 кВт
ТМ.180 KG-150 1 500 000
Газогенератор 150 кВт на щепе
ТПГ-4М ГГУ-150 5 500 000

Купить ГПУ-150 (КГУ-150) ГГУ-150 газовый генератор 150 кВт с доставкой по России, Казахстану, Азербайджану, Узбекистану, Белоруссии, Грузии, Армении, Киргизии, Туркменистану и Таджикистану

АГП-150 ЯМЗ-238 Запрос ТКП технико-коммерческого предложения на поставку ГПУ-150 (АГ-150) ЭГП-150 российского производства

 Газопоршневая электростанция 150 кВт на ЯМЗ-238 с турбонаддувом (газовые генераторы и газогенераторные установки ГПУ-150, АГП-150, ЭГП-150) условия поставки и порядок расчетов:

  • предоплата 50% от общей суммы товара, для принятия заказа в производство
  • окончательный расчет - доплата 50% производится по факту готовности газопоршневой электростанции 150 кВт к отгрузке
  • срок отгрузки газопоршневой электростанции 150 кВт от 35-ти до 60-ти дней в зависимости от исполнения агрегата
  • гарантийный срок газопоршневой электростанции 150 кВт составляет 18 месяцев с момента поставки или 12 месяцев с момента ввода в эксплуатацию или 3000 м/ч в зависимости от того, что наступит ранее.
  • купить газопоршневую электростанцию 150 кВт (187,5 кВА) в Лизинг
  • калькулятор лизинга (расчет платежей по лизингу)

Техническое обслуживание ТО (ЕО, ТО-0, ТО-1, ТО-2, СО):

Комплектация и описание газопоршневой электростанции 150 кВт (187,5 кВА) в островном режиме, с автоматическим включением и отключением, с возможностью одиночной работой в параллель с сетью и групповой параллельной работой в параллель с сетью:

1. Состав газопоршневого электроагрегата ГПУ-150, АГП-150, ЭГП-150 (АГ-150С-Т400-1Р)

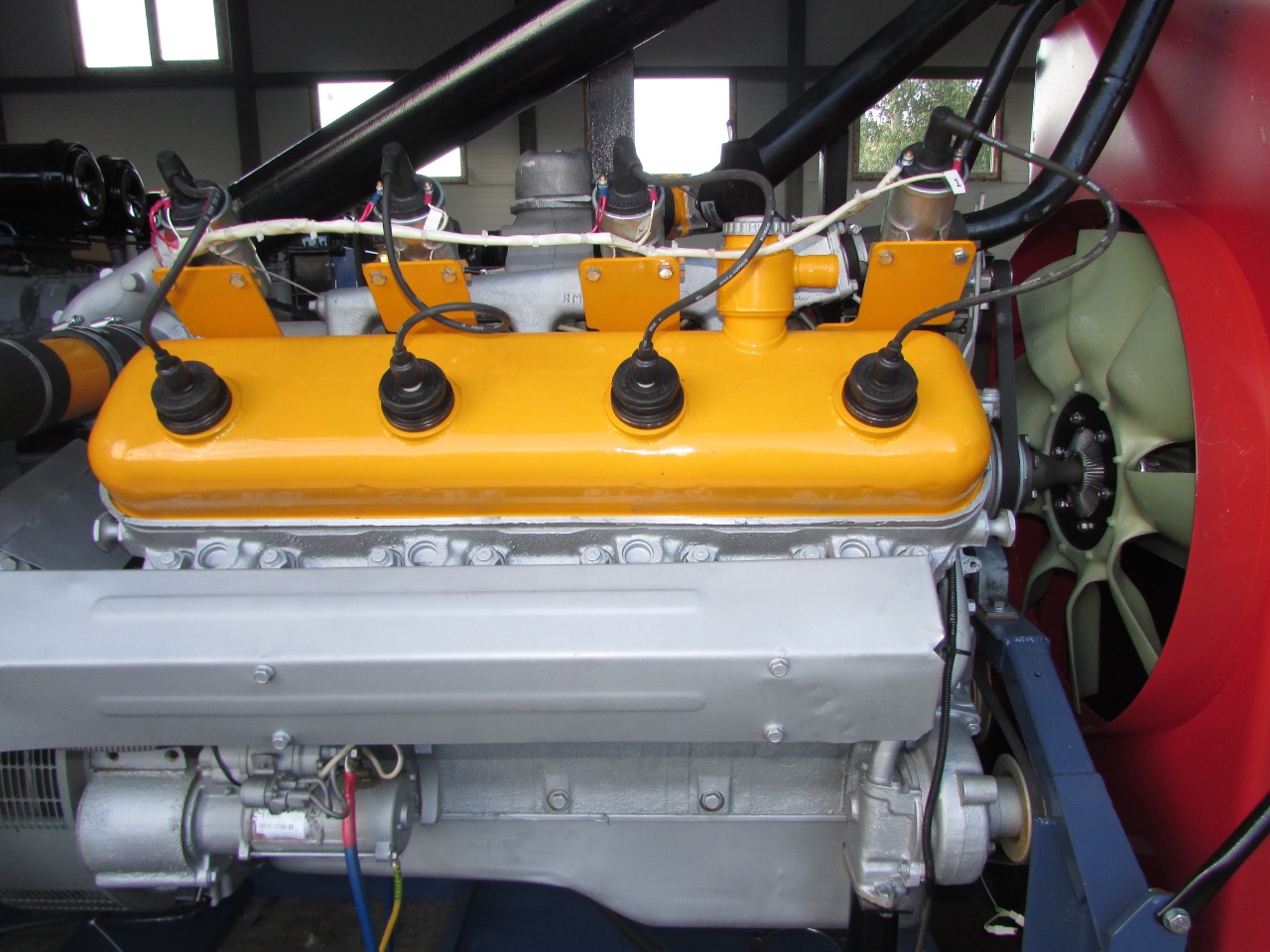

1.2. Двигатель газовый ЯМЗ-238.Г1 оборудован:
1.2.1. Зарядным генератором и стартером;
1.2.2. Электронным регулятором частоты вращения двигателя (актуатор);
1.2.3. Ручным или автоматическим регулированием соотношения воздуха и газа в топливной смеси;
1.2.4. Системой зажигания (свечи зажигания NGK или Bosch);
1.2.5. Топливной системой – газовая рампа (газовая линия);
1.2.6. Системой впуска воздуха – воздушный фильтр;
1.2.7. Заслонкой аварийного останова;
1.2.8. Клапаном – системой контроля загазованности;
1.2.9. Системой автоматического поддержания уровня масла в картере двигателя (бак 10 л.);
1.3. Генератор силовой синхронный:
1.3.1. «Linz Electrici» (Италия), Stamford «Cummins Inc» (Англия), «Leroy Somer» (Франция);
1.4. Система охлаждения:
1.4.1. водяным радиатором РВ-180;
1.4.2. система охлаждения масла с масляным радиатором;
1.5. Тосол в системе охлаждения двигателя;
1.6. Дизельное масло в системе смазки двигателя;
1.7. Комплект АКБ 6СТ-190 и соединительный кабель;
1.8. Зарядное устройство АКБ;

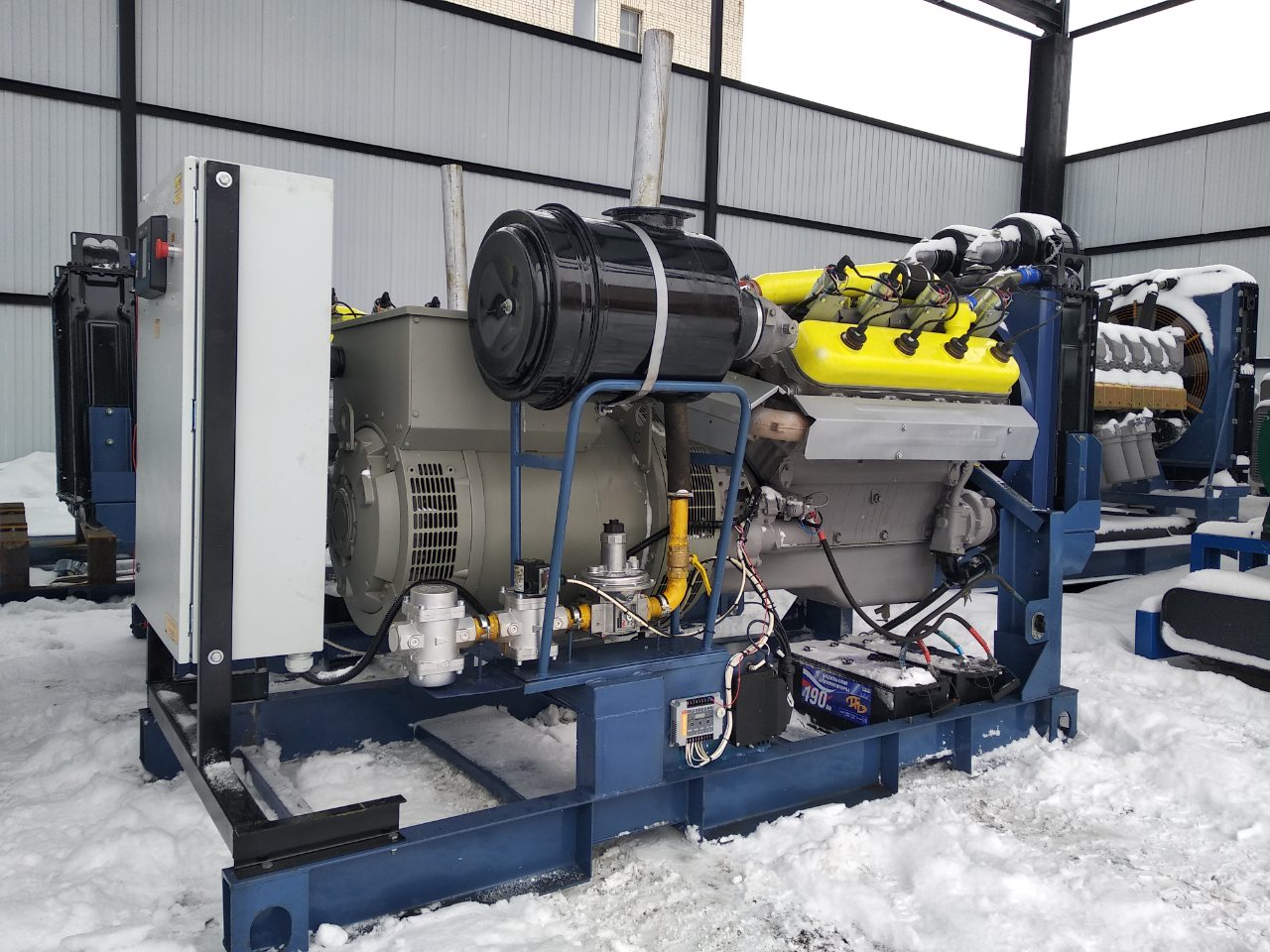

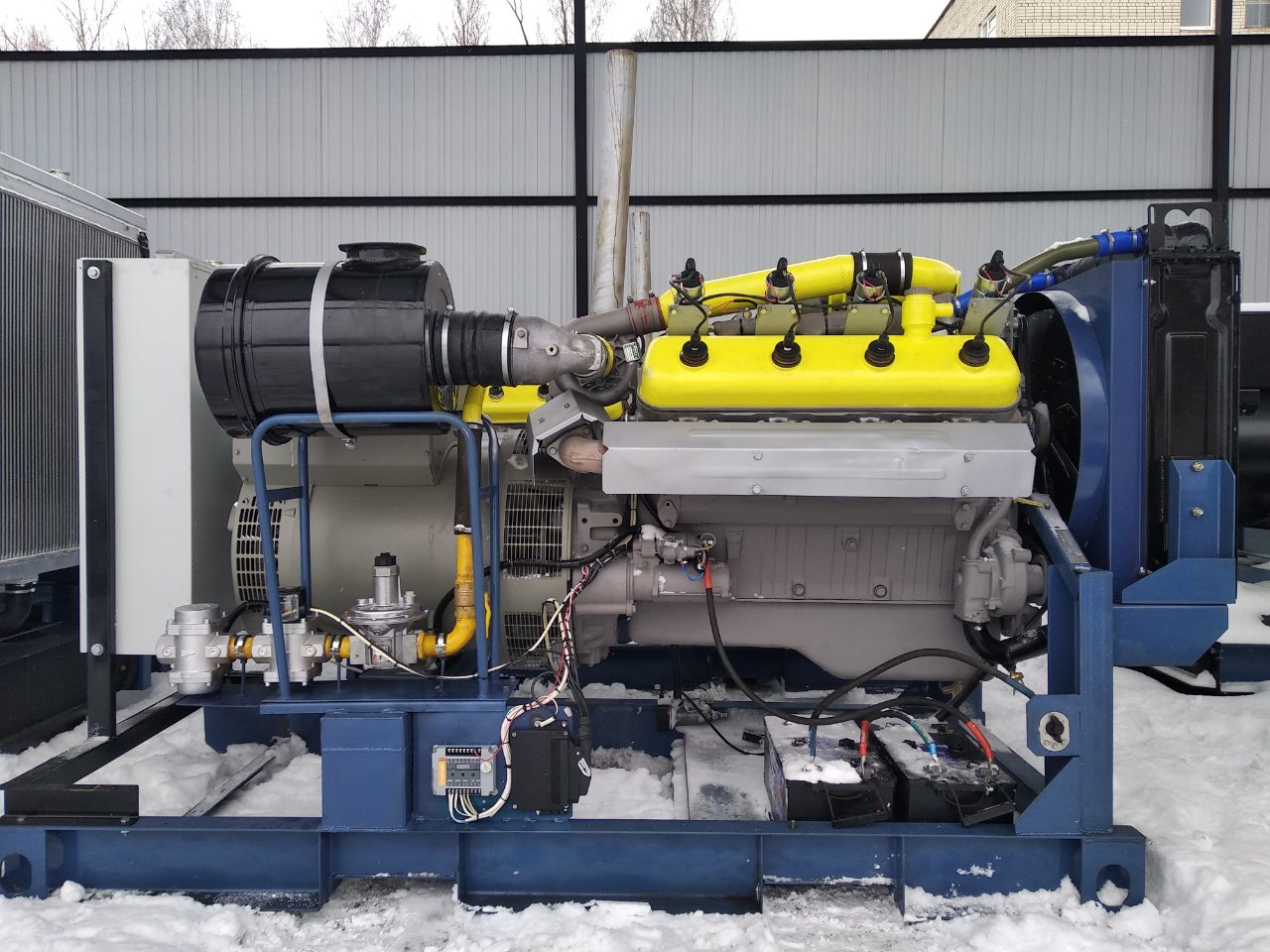

Газопоршневая электростанция АГ-150 ЯМЗ

2. Системы автоматики газопоршневой установки ГПУ-150, АГП-150, ЭГП-150 (АГ-150С-Т400-1Р/2Р)
2.1. Щит – пульт управления газовой электростанции 1-й степени автоматизации модели АГ-150С-Т400-1Р в режиме ручного запуска - островной режим при пропадании напряжения (для управления ГПЭС-150 необходимо присутствие оператора) – цифровой дисплей русифицированный на базе контроллера на базе многофункционального контроллера «Huegli Tech» Швейцария, InteliLite NT ComAp Чехия, «Lovato» Италия, «Motortech» Германия:
2.1.1. первая степень автоматизации – запуск станции по команде оператора с лицевой панели шкафа;
2.1.2. подключение и отключение нагрузки оператором;
2.1.3. измерение основных параметров двигателя: давления масла, температуры охлаждающей жидкости, уровня топлива в бке, напряжение батареи и зарядного генератора, частоту вращения вала генератора, время наработки станции;
2.1.4. измерение основных параметров генератора: напряжение, частота и сила тока;
2.1.5. включение аварийной сигнализации и останов (защита) электроагрегата по параметрам: перегрев охлаждающей жидкости, падение давления масла, низкий уровень топлива, неисправность зарядного генератора, перегрузке по току в цепях нагрузки, коротком замыкании в цепях нагрузки, выход параметров генератора за данные пределы установки, контроль обрыва ремня зарядного генератора.

2.2. Пульт – щит управления газовой электростанции модели АГ-150С-Т400-2Р 2-й степени автоматизации в автоматическом и островной режиме, со встроенным или внешним шкафом АВР - автоматический ввод резерва, системой автоматического запуска при пропадании напряжения, на базе контроллера «Huegli Tech» HT-GC-315 Швейцария, или InteliLite NT AMF 20/25 «ComAp» Чехия, «Lovato» Италия, «Motortech» Германия (цифровой дисплей русифицированный). Во время запуска и управления ГПУ-150.2 необходимо присутствие оператора. Устройство автоматического ввода резерва (АВР) предназначено для восстановления питания потребителей путем автоматического присоединения резервного источника питания при отключении рабочего источника питания, и автоматического восстановления основного питания при восстановлении рабочего источника питания:
2.2.1. автоматический запуск, предусматривает запуск после пропадания входной сети либо выхода напряжения за установленные пределы. ДЭС оснащен статическим зарядным устройством АКБ и подогревателем охлаждающей жидкости, питающимся от основной сети, и находящимся в режиме горячего резерва. После восстановления основной сети подаётся команда на блок коммутации нагрузки или переключения нагрузки на основную сеть, отключается и переводится в дежурный режим.
2.2.2. пульт управления АВР предназначен для контроля и управления дизельными электростанциями и обеспечивает следующие операции: запуск, останов, аварийная защита (путем ее останова) с сигнализацией причины аварийного состояния, контроль и индикацию параметров по данным датчиков:
2.2.2.1. линейных напряжений генератора, токов нагрузки генератора по каждой фазе, частоты тока генератора, активной мощности, напряжения аккумуляторной батареи, давления масла, температуры охлаждающий жидкости, уровня топлива, времени наработки, контроль обрыва датчиков температуры, давления, контроль обрыва ремня зарядного генератора.

3. Параллельная работа (синхронизация) газовой электростанции ГПУ-150, АГП-150, ЭГП-150 (АГ-150С-Т400-3Р)
3.1. Параллельная работа синхронных генераторов между собой и синхронизация с централизованной сетью, на базе контроллера «Huegli Tech» HT-GC-600 Швейцария, InteliLite NT ComAp Чехия, «Lovato» Италия, «Motortech» Германия:
3.1.1. под параллельной работой ГПУ 150 кВт понимается выработка электроэнергии двумя или более агрегатами на общую нагрузку и синхронизация с централизованной сетью. Условие для параллельной работы – это равенство частоты, напряжения, порядка чередования фаз и углов фазового сдвига на каждом ГПУ 150 кВт. Общая нагрузка при параллельной работе – синхронизации генераторных установок будет распределяться пропорционально их номинальным мощностям только в том случае, если их внешние характеристики, построенные с учетом изменения скорости вращения первичных двигателей ДВС (ГПД) в зависимости от относительного значения тока будут одинаковы.
3.1.2. параллельная работа газопоршневой электростанции с сетью обеспечивает увеличение общей мощности электростанции, повышает надежность энергоснабжения потребителей и позволяет лучше организовать обслуживание агрегатов. Электрические станции, в свою очередь, объединяют для параллельной работы в мощные энергосистемы, позволяющие наилучшим образом решать задачу производства и распределения электрической энергии. Таким образом, для синхронной машины, установленной на электрической станции или на каком-либо объекте, подключенном к энергосистеме, типичным является режим работы на сеть большой мощности, по сравнению с которой собственная мощность генератора является очень малой. В этом случае с большой степенью точности можно принять, что генератор работает параллельно с сетью бесконечно большой мощности т. е. напряжение сети Uc и ее частота fc являются постоянными, не зависящими от нагрузки данного генератора.
3.1.3. включение газового генератора на параллельную работу с сетью: в рассматриваемом режиме необходимо обеспечить возможно меньший бросок тока в момент присоединения генератора к сети. В противном случае возможны срабатывание защиты, поломка генератора или первичного двигателя.

Газогенераторная установка ГГУ-150 ЯМЗ (синхронизация)

4. Капот всепогодный газопоршневой электростанции ГПУ-150, АГП-150, ЭГП-150 (АГ-150С-Т400-1РП)
4.1. Погодозащитный капот газогенераторной установки (металлический всепогодный кожух):
4.1.1. металлический защитный кожух (капот), оборудованный неподвижными защитными жалюзи на проемах приточной и вытяжной вентиляции;
4.1.2. конструкция металлического кожуха и расположение дверей обеспечивают удобный доступ ко всем основным узлам дизельного генератора для их осмотра и сервисного технического обслуживания. Дверцы легко снимаются;
4.1.3. система газовыхлопа - газовыхлопной трубопровод дизеля с промышленным глушителем (уровень демпфирования шума 12 -15 дБА) с сильфоном и искрогасителем;
4.1.4. габариты ГПУ-150 в капоте (ДхШхВ) 2950 x 1350 x 1910 мм;
4.1.5. общий вес 2900 кг;

Газопоршневая электростанция АГП-150 под капотом (ЯМЗ-238)

5. Кожух шумозащитный газопоршневой электростанции ГПУ-150, АГП-150, ЭГП-150 (АГ-150С-Т400-1РП-Ш)
5.1. Кожух шумоизоляционный газогенераторной установки:
5.1.1. усиленная цельнометаллическая конструкция стенок, пола и крыши;
5.1.2. транспортные рымы, расположенные на крыше, для перегрузки и транспортировки оборудования за верхнюю часть кожуха;
5.1.3. удобная конфигурация дверей, обеспечивающая доступ к основным узлам оборудования и облегчающая его ремонт и сервисное обслуживание;
5.1.4. увеличенная толщина металлических стенок и дверей для снижения шума;
5.1.5. акустический термостойкий материал в качестве шумоизолирующего материала внутреннего пространства кожуха;
5.1.6. глушитель, расположенный внутри кожуха;
5.1.7. теплоизолированный газовыхлопной трубопровод дизеля;
5.1.8. воздушные каналы для дополнительного снижения шума;
5.1.9. цвет RAL 5005 синий или согласно требованиям заказчика;
5.1.10. габариты ГПУ-150 в кожухе (ДхШхВ) 4000 х 1400 х 1900 мм;
5.1.11. общий вес 3200 кг;

Газопоршневая электростанция АГП-150 в кожухе (ЯМЗ-238)

6. Конструкция и описание утепленного контейнера газопоршневой электростанции ГПУ-150, АГП-150, ЭГП-150, БКГПЭА-150 (АГ-150С-Т400-1РН)
6.1. Утепленный блок-контейнер типа «Север» газогенераторной установки 150 кВт:
6.1.1. силовой металлический каркас (швеллер 120 мм, уголок 100х100 мм), стены выложены из утеплителей сэндвич-панелей толщиной до 100 мм, или металлический профлист 1,5 мм, пароизоляция, гидроизоляция, утеплитель базальтовая плита, потолок утеплен и обшит оцинкованным листом, пол утеплен и покрыт рифлёным листом толщиной 4 мм;
6.1.2. утепленный блок-контейнер северного исполнения предназначен специально для работы в экстремальных климатических условиях, так как конструкция и применяемый утеплитель обеспечивает эффективную эксплуатацию в диапазоне температур от -50°С до +50°С;
6.1.3. влажность: до 98% при + 25°С;
6.1.4. наклон относительно горизонтальной плоскости: до 10 градусов;
6.1.5. запылённость воздуха: до 0,01 г/м3; (до 0,5 г/м3; не более 3 часов);
6.1.6. звуковое давление не более 70 dBA;
6.1.7. степень огнестойкости: II, III, С1 согласно СНиП 2.01-85, СНиП 21.01-97;
6.1.8. пожарная категория: В2 (по НПБ 105-03);
6.1.9. снеговой район: IV, V (СНиП 2.01.07-85);
6.1.10. ветровой район: IV, V;
6.1.11. сейсмостойкость: до 9 баллов;
6.1.12. срок службы: не менее 20 лет;
6.1.13. основа блок-контейнера - силовой металлический каркас, обеспечивающий достаточную жесткость для транспортировки;
6.1.14. в верхней части боковых стоек и на основании расположены специальные рымы, позволяющие перемещать блок-контейнер;
6.1.15. стены и крыша контейнера изготовлены из сэндвич-панелей толщиной до 100 мм, или металлический профлист, пароизоляция, гидроизоляция, утеплитель базальтовая плита. Внутренний и наружный лист сэндвич-панелей выполнен из оцинкованной стали с порошковой окраской, а в качестве наполнителя используется прессованная базальтовая вата. Монолитная конструкция панелей, изготовленных в заводских условиях, обеспечивает прочность стен и крыши контейнера;
6.1.16. основанием контейнера служит сварная рама с днищем из металлического листа, способная выдерживать оборудование весом в несколько тонн;
6.1.17. все остальные элементы блок-контейнера (окна, двери, система обогрева, вентиляция и т.д.) выполняются в зависимости от цели его использования. Все системы, которыми оборудован блок-контейнер, спроектированы для обеспечения его правильной и безопасной эксплуатации;
6.1.18. температура внутри контейнера должна быть оптимальной для нормальной работы оборудования. В нем предусмотрена система вентиляции и вывода отработавших газов, а также система внутреннего обогрева;
6.1.19. внутреннее пространство контейнера оборудовано системой освещения, которая питается от аккумуляторных батарей или от внешней сети, если она есть на объекте;
6.1.20. блок-контейнер обязательно оборудуется пожарно-охранной сигнализацией, которая срабатывает при превышении допустимой температуры и при проникновении в контейнер посторонних лиц.
6.1.21. входная дверь;
6.1.22. люк ввода-вывода силовых и контрольных кабелей;
6.1.23. цвет RAL 5005 синий или согласно требованиям заказчика;
6.1.24. габариты ГПУ-150 в блок-контейнере (ДхШхВ) 4000 х 2350 х 2500 мм;
6.1.25. общий вес не более 5500 кг;

Газопоршневая электростанция АГП-150 БКИ (ЯМЗ-238) в блок-боксе

6.2. Оснащение контейнера газопоршневой электростанции ГПУ-150 БКИ, АГП-150 БКИ, ЭГП-150 БКИ, БКГПЭА-150 (АГ-150 БКИ)
6.2.1. Блок-контейнер типа «Север» газогенераторной установки 150 кВт оснащён следующими системами:
6.2.2. клапаны рабочей вентиляции для оттока и притока воздуха выполнены из алюминиевого профиля и имеют электропривод для автоматического срабатывания. Автоматическая система приточно-вытяжной вентиляции. Система приточно-вытяжной вентиляции на основе жалюзи с электроприводом. Технологическая система вентиляции обеспечивает вентиляцию, а также необходимый температурный режим при работе ГПЭС-150. Состоит из впускного и выпускного алюминиевого клапана с организованной герметизацией, электроприводов и наружных жалюзи обеспечивающих защиту клапана от механических повреждений.
6.2.3. Алгоритм управления клапанами:
6.2.3.1. при неработающей ГПЭС-150 впускной и выпускной клапаны закрыты.
6.2.3.2. после запуска ГПЭС-150 (появлении напряжения на выходе) выпускной и впускной клапан
открываются.
6.2.3.3. при подаче сигнала «пожар» от системы пожарной сигнализации впускной и выпускной клапаны
автоматически закрываются.
6.2.4. АСПТ – автоматическая система пожаротушения с порошковым исполнительным элементом типа «Буран-2,5»;
6.2.5. ОПС – система охранно-пожарной сигнализации с возможностью автоматического и ручного пожаротушения с применением модуля автоматического порошкового пожаротушения. Штатно в контейнере электростанции устанавливается охранно-пожарная сигнализация (12В) на основе пожарных дымовых оптико-электронных извещателей и пожарных ручных электроконтактныхизвещателях, магнитоконтактных и оптико-электронных охранных извещателей, с звуковым оповещателем, с охранно-пожарным световым извещателем над входной дверью;
6.2.6. огнетушители ОУ-2 – 2 шт.
6.2.7. ЩСН – щит (система) собственных нужд. Штатно освещение контейнера электростанции выполнено двумя настенными светильниками – 24 В, и двумя настенными светильниками – 220 В (работающими от основной сети либо от генераторной установки). Выключатель освещения находится внутри контейнера ;
6.2.8. масляный радиатор 1,5 кВт (для поддержания температурного режима в контейнере) – 2 шт.
6.2.9. система газовыхлопа контейнера для электростанции имеет компенсатор линейного растяжения, теплоизолированный трубопровод, предусмотрен быстрый демонтаж глушителей шума.
6.2.10. комплект аккумуляторных батарей АКБ 6СТ-190 (2 шт.). Предназначены для питания стартера первичного двигателя, системы пожарно-охранной сигнализации, а также системы рабочего и резервного освещения.

Газопоршневая электростанция ЭГП-150 БКИ (ЯМЗ-238) в блок-боксе

7. Документация газоэлектростанции ГПУ-150, АГП-150, ЭГП-150 (АГ-150С-Т400)
7.1. Комплект эксплуатационной документации:
7.1.1. паспорт двигателя;
7.1.2. паспорт синхронного генератора;
7.1.3. паспорт электроагрегата;
7.1.4. паспорт пульта управления;
7.1.5. руководство по эксплуатации электроагрегата;
7.1.6. руководство по эксплуатации двигателя;
7.1.7. руководство по эксплуатации синхронного генератора;
7.1.8. руководство по эксплуатации пульта управления;
7.1.9. сертификат на электроагрегат;
7.1.10. сертификат на контейнер;

8. Системы утилизации тепла газопоршневой электростанции ГПУ-150 (СУТ), когенерация тепла газовой электростанции 150 кВт (КГУ-150)
8.1. Состав блока СУТ для ГПУ 150 кВт:
8.1.1. Котел-утилизатор КУВИ;
8.1.2. Сборочные единицы байпасного газохода;
8.1.3. Клапан предохранительный 17с25нж Р=10.3кгс/см2;
8.1.4. Комплект жидкостных трубопроводов и арматуры;
8.1.5. Теплоизоляция блока-утилизации в оцинкованном кожухе;
8.1.6. Рама блока;
8.1.7. Подогреватель ПМКИ;
8.1.8. Комплект сборочных единиц жидкостного трубопровода;
8.1.9. Комплект вспомогательного оборудования арматуры и трубопроводов;
8.1.10.Клапан трехходовой регулирующий с эл. приводом ESBE;
8.1.11.Насос WILO;
8.1.12.Рама блока;
8.1.13.Система автоматики СУТ;
8.1.14.Глушитель:
8.1.14.1.Глушитель полностью выполнен из материала 08Х18Н10 (нержавейка)
8.1.14.2.Длина = 1400мм, ширина = 690мм, масса = 125кг.
8.1.14.3.Величина шумоглушения = 35дБА

Условное обозначение газоэлектростанции ГПУ-150, АГП-150, ЭГП-150, АГ-150:
АГ-150С-Т400-1Р (1РП, 1РП-Ш, 1РН):
АГ – электроагрегат газопоршневой;
150 – номинальная мощность, кВт;
С – стационарный;
Т – трехфазный переменный ток;
400 – напряжение, В;
1-2-3 – степень автоматизации;
Р – водовоздушная система охлаждения;
П – капот;
П-Ш – кожух шумозащитный
Н – контейнер типа «Север»;



Предлагаемое к поставке оборудование новое отечественное, не бывшее в эксплуатации, невосстановленное, не снятое с производства. Оборудование соответствует стандартам качества, упаковки и маркировки. Качество товара подтверждается паспортом предприятия-изготовителя, всероссийскими сертификатами соответствия. Оборудование испытывается под нагрузкой, если необходимо, составляются соответствующие акты.



Перейти к спецификации на блок-контейнер ГПЭС-150



Когенерационная установка 150 кВт Мини ТЭЦ (КГУ-150, KG-150, КГПУ-150)

когенерационная установка 150 квт (кгу-150)

Комплектация и описание теплового модуля газового генератора 150 кВт (ТМ.180), системы утилизации тепла выхлопных газов и контура охлаждения двигателя ГПУ-150 (АГП-150) КГУ-150:

 когенерация тепла кгу-150 (гпу-150) гпа-150

  1. Технические характеристики теплового модуля ТМ.180:
  • Генераторная установка на базе ДВС ЯМЗ-238.Г1 с турбонаддувом электрической мощностью 150 кВт при частоте сети 50 Гц:
  • Максимальный отвод тепла от дымовых газов при максимальной загрузке двигателя и понижении температуры после УТГ до 120 °С составит порядка 90 кВт;
  • Наименование теплового модуля утилизации выхлопных газов: ТМВГ.90;
  • Суммарный отвод тепла от охлаждающей жидкости составит 90 кВт;
  • Наименование теплового модуля  утилизации тепла антифриза: ТМВВ.90;
  • Фактическое количество тепла передаваемого ТМ потребителю и расход воды в системе определяется в процессе эксплуатации;
  • Обозначение полного теплового модуля: ТМ.180.
  1. Состав оборудования теплового модуля ТМ.180:
  • ТМВГ (тепловой модуль водогазовый), включающий в свой состав УТГ (утилизатор выхлопных газов) в полной обвязке на раме и с необходимым комплектом установленного КИПиА;
  • ТМВВ (тепловой модуль водоводяной), включающий в свой состав УТА (утилизатор антифриза рубашки охлаждения двигателя) в полной обвязке на раме и с необходимым комплектом установленного КИПиА;
  • Шкаф управления.

      2.1. Шкаф управления ТМ.180 выполняет следующие функции:

  • Контроль и индикация на дисплее температуры выхлопных газов на входе в ТМ, сигнализация низкой температуры газов на входе в ТМ на лицевой панели ШУ;
  • Контроль и индикация на дисплее температуры антифриза на входе в ТМ, сигнализация низкой температуры антифриза на входе в ТМ на лицевой панели ШУ;
  • Световая и звуковая сигнализация перегрева антифриза на входе в ТМ;
  • Контроль и индикация на дисплее температуры сетевой воды на входе и выходе из ТМ, световая и звуковая сигнализация перегрева воды на выходе из ТМ;
  • Контроль наличия потока сетевой воды через ТМ, световая и звуковая сигнализация отсутствия потока сетевой воды;
  • Контроль исправности ПЛК, сигнализация отказа ПЛК;
  • Сигнализация работы ТМ;
  • Подача управляющих сигналов «открыть/закрыть» на привод газовой заслонки УТГ при пуске и останове ТМ, а также для уменьшения потока выхлопных газов при приближении температуры воды на выходе из ТМ к значению уставки перегрева;
  • Подача управляющих сигналов «открыть/закрыть» на привод трёхходового клапана УТА по уровню температуры антифриза на входе в ТМ;
  • Ручной и аварийный останов кнопкой со световой индикацией.
  1. Объем поставки:

Тепловой модуль ТМ.180 с техническими характеристиками, согласно пункту 1 в составе:

  • Утилизатор тепла антифриза (УТА)  – кожухотрубный теплообменник;
  • Утилизатор тепла уходящих газов (УТГ) - кожухотрубный теплообменник.
  • Материал изготовления трубного пучка - нержавеющая сталь; корпуса – углеродистая сталь;
  • Линия безопасности котла-утилизатора в составе: термоманометр, сбросной клапан, воздухоотводчик;
  • Узел переключения потока выхлопных газов в составе двух газовых негазоплотных  заслонок;
  • Трехходовой клапан перключения потока контура охлаждения двигателя;
  • Трубная обвязка, включающая трубопроводную арматуру;
  • Установленные на модуле КИПиА (датчики температуры, давления);
  • Шкаф управления ТМ.
  1. Сопроводительная документация:
  • Руководство по эксплуатации ТМ;
  • Паспорт ТМ;

Газогенератор 150 кВт на дровах (ГГУ-150 на биотопливе)

Газогенератор 150 кВт на биотопливе

ГГУ-150 газогенератор работающий на биотопливе (далее - газген), номинальной мощностью 150 кВт, предназначен для выработки синтез-газа (пиролизного газа), который может использоваться как топливо в двигателе внутреннего сгорания и служит газопоршневой электростанцией для выработки электроэнергии, так и использования газа на технологические нужды (как топливо для отопительных котлов и различного технологического оборудования).
Газогенератор 150 кВт (ГГУ-150) на биотопливе позволяет получать дешевую электроэнергию в тех регионах, где нет возможности провести линии электропередач, выполнить прокладку газопровода или затруднен подвоз газа в баллонах (видеоролик 1).

Основной вид топлива для газогенератора ГГУ-150 древесные чурки размером 100- 200 мм, диаметром 60- 80 мм (альтернативное топливо: древесная щепа, древесные брикеты, пеллеты), оборудуя склад на проектном объекте, необходимо учитывать хранение запаса, но не более чем на 15 – 20 дней

Наиболее важным этапом является процесс подготовки сырья для обеспечения производства газа высокого качества в необходимом количестве. Основное требование к биомассе согласно спецификации содержание влаги не более 30% перед подачей в газогенераторную установку 150 кВт (ГГУ-150). Кроме сушки биомасса подвергается еще и сортировке.
В качестве альтернативного топлива ГГУ-150 допускается использовать:

  • древесные брикеты длиной до 100-200 мм;
  • в качестве примеси к основному топливу в пропорции 85% / 15% можно добавлять древесные отходы с различными качественными параметрами (относительно влажности) и разной грануляции (обрезки, щепки, древесные отходы, образующиеся при деревообработке).

В реакторе газогенератора ГГУ-150 при контролируемых условиях образуется горючий газ, преимущественно монооксид углерода СО. Чтобы произвести электроэнергию, полученный топочный газ, очищается от пыли, смол, охлаждается и подвергается процессу сгорания в газовом двигателе внутреннего сгорания с выработкой электроэнергии электрогенератором. Для выработки 1 кВт/час электроэнергии необходимо около 1-1,2 кг биотоплива. При использовании газогенератора 150 кВт (ГГУ-150) для выработки газа на технологические нужды не требуется очистка пыли и смол и соответственно не требуется очистительное оборудование (циклоны, скрубберы, шламоотстойник, фильтр тонкой очистки, водоотделитель, градирня и.т.д).

Газогенераторы обращенного типа действия ТПГ-4М - видеоролик 2 (газификатор, генератор синтез газа, ГазГен, газовый утилизатор биологических и бытовых отходов, теплогенератор, генератор древесного газа), предназначенные для переработки любых органических отходов в тепловую и электрическую энергии путём генерации и сжигания синтез-газа, получаемого из:

  • отходов лесопиления (горбыль, дрова, щепа, стружка и т.д.)
  • сельхоз. отходов (шелуха зерновых культур, солома, костра льна и т.д.)
  • отходов фермерских хозяйств (навоз, куриный помет и т.п.)
  • отходов мебельного/фанерного производства.
  • ТБО (твёрдых бытовых отход) органического происхождения
  • биологических, медицинских и подобных отходов

Технические параметры газогенератора 150 кВт (ГГУ-150) на щепе

  • Вид топлива: Деревянные чурки
  • Размер, мм: Минимум: ∅ - 60, длина 100, Максимум: ∅ - 80, длина –200
  • Содержание влаги, %: < 30
  • Номинальная производительность газа, м3/час: 1200-1500
  • Средняя теплотворная способность газа, ккал/м3: > 1,050
  • Максимальная потребляемая биомасса, тонн/час: 0,3
  • Температура газификации, °C: 700-800
  • КПД cистемы газификации, %: > 85
  • Температура газа при выходе из установки, °C: от 100 до 200
  • Способ подача биомассы: Вручную
  • Золоудаление: Переодическое
  • Охлаждение газа: Применяется система водяного охлаждения, система пылеудаления по принципу «водяной бани», сепаратор воды и легких фракций смолы и т.д.
  • Очистка газа: Применяются фильтры грубой и тонкой очистки
  • Запуск: Применяется вентилятор высокого давления
  • Обычный состав газа: CO - 19+3 %, H2 -18+2 %, CO2 - 8+3 % , CH4 - до 3 %, N2 – 50 %

При использовании газогенератора 150 кВт (ГГУ-150) для выработки газа на технологические нужды не требуется очистка пыли и смол и соответственно не требуется очистительное оборудование: циклон, фильтр рукавный, охладитель, фильтр тонкой очистки, и т.д. Для полностью автономной работы ,потребуется на объекте заказчика сеть, бензо или дизель-генератор для питания вентилятора розжига 1,5 квт., который работает только в момент запуска данной электростанции.



Варианты исполнения газовой электростанции (газовый генератор) мощностью 150 кВт:



Газоэлектростанция 150 квт с возможностью параллельной работы (щит синхронизации)

газоэлектростанция 150 квт с возможностью параллельной работы

 Газогенератор 150 кВт на раме в открытом исполнении

газогенераторная установка 150 квт

Газопоршневая электростанция 150 кВт в блочно-контейнерном исполнении

Контейнерные газопоршневые электростанции 150 кВт, ГПУ-150, АГП-150, ЭГП-150, ГПЭС-150, АГ-150

Газовые генераторы 150 кВт в блочно-модульном исполнении

Газовый генератор 150 кВт в блок-контейнере

Газовый генератор 150 кВт (БКИ, СУТ)

газовая электростанция 150 квт, гпэс-150

Газопоршневая электростанция 150 кВт в капотном исполнении

Газовый генератор 150 кВт в кожухе

Газопоршневая установка 150 кВт (в кожухе)

электроагрегат газопоршневой 150 кВт, эгп-150

Тепловой модуль ТМ.180 для ГПУ-150 (АГП-150)

Тепловой модуль ТМ.180 для ГПУ-150 (АГП-150)

Когенерационные газопоршневые установки ГПУ-150

Когенерационные газопоршневые установки ГПУ 150 кВт

Тепловой модуль утилизации тепла ГПУ-150 (АГП-150)

Утилизация тепла ГПЭС-150

Тепловая схема с раздельными тепловыми модулями

Утилизатор тепла отработавших газов (УТГ) для ГПУ-150

Тепловая схема с последовательным проходом антифриза через ТМВГ и ТМВВ

Утилизатор тепла антифриза (УТА) для ГПУ-150

Тип генератора АГП-150 (ЭГП-150) ГПУ-150 газопоршневая установка, когенерационная установка 150 кВт Мини ТЭЦ, газогенератор 150 кВт (ГГУ-150) на щепе

АГП-150 (ЭГП-150) ГПУ-150 газопоршневая установка, когенерационная установка 150 кВт Мини ТЭЦ, газогенератор 150 кВт (ГГУ-150) на щепе АГП 150, ГПУ 150, ГПЭС 150, АП 150, АПК 150, ГЭС 150 (синхронизация, параллельная работа)

Системы автоматики управления газопоршневой электростанции 150 кВтСистемы автоматики управления газопоршневой электростанции 150 кВт

Щит управления газопоршневой электростанции 150 кВт

Газопоршневые (газовые) электростанции 150 кВт под капотом (в кожухе)Газопоршневые (газовые) электростанции 150 кВт под капотом (в кожухе)

Газопоршневая электростанция 150 кВт в блок-контейнере

Газопоршневые (газовые) электростанции 150 кВт контейнерного типа (БКИ)Газопоршневые (газовые) электростанции 150 кВт контейнерного типа (БКИ)

Газопоршневая электростанция 150 кВт в капоте (БКИ)

Газопоршневые (газовые) электростанции 150 кВт в контейнерном исполнении (БКИ)Газопоршневые (газовые) электростанции 150 кВт в контейнерном исполнении (БКИ)

Газопоршневая электростанция 150 кВт в утепленном контейнере типа Север (БКИ)

Параллельная работа газопоршневого электроагрегата 150 кВт в контейнерном исполнении (БКИ)Параллельная работа газопоршневого электроагрегата 150 кВт в контейнерном исполнении (БКИ)

Параллельная работа газопоршневой электростанции 150 кВт контейнерного типа (БКИ)

Газопоршневой электроагрегат 150 кВт с блоком синхронизации в блок-контейнере (БКИ)Газопоршневой электроагрегат 150 кВт с блоком синхронизации в блок-контейнере (БКИ)

Газопоршневая электростанция 150 кВт с блоком синхронизации в утепленном контейнере типа Север (БКИ)

Газопоршневые (газовые) электростанции 150 кВт параллельная работа с сетьюГазопоршневые (газовые) электростанции 150 кВт параллельная работа с сетью

Газовые (газопоршневые) генераторы 150 кВт параллельная работа с сетью

Газопоршневые (газовые) электростанции 150 кВт параллельная работа между собойГазопоршневые (газовые) электростанции 150 кВт параллельная работа между собой

Газовые (газопоршневые) генераторы 150 кВт параллельная работа между собой

Газовые генераторы 150 кВт открытого типа на базе двигателя ЯМЗГазовые генераторы 150 кВт открытого типа на базе двигателя ЯМЗ

Газопоршневые генераторы 150 кВт в открытом исполнении с двигателем ЯМЗ

Системы утилизации тепла газопоршневой электростанции 150 кВт (ЯМЗ-238 с турбонаддувом)Системы утилизации тепла газопоршневой электростанции 150 кВт (ЯМЗ-238 с турбонаддувом)

Когенерационная газопоршневая установка 150 кВт (ЯМЗ-238 с турбонаддувом)

Газопоршневая электростанция 150 кВт на биотопливеГазопоршневая электростанция 150 кВт на биотопливе

Газовый генератор 150 кВт на дровах (биогаз, синтез-газ, генераторный газ, пиролизный газ)

Газовый генератор ГПУ-150 (АГ-150) ЭГП-150

Варианты обозначения газопоршневой электростанции мощностью 150 кВт

  • модель АГ-150С-Т400-1Р (аг150-т400-1р)
  • модель АГ-150С-Т400-1РП (аг150-т400-1рп)
  • модель АГ-150С-Т400-1РК (аг150-т400-1рк)
  • модель АГ-150С-Т400-1РН (аг150-т400-1рн)
  • модель АГ-150С-Т400-2Р (аг150-т400-2р)
  • модель АГ-150С-Т400-2РП (аг150-т400-2рп)
  • модель АГ-150С-Т400-2РК (аг150 т400 2рк)
  • модель АГ-150С-Т400-2РН (аг150-т400-2рн)
  • модель АГ-150С-Т400-3Р (аг150-т400-3р)
  • модель АГ-150С-Т400-3РП (аг150-т400-3рп)
  • модель АГ-150С-Т400-3РК (аг150-т400-3рк)
  • модель АГ-150С-Т400-3РН (аг150-т400-3рн)
Купить АГП-150 (ЭГП-150) ГПУ-150 газопоршневая установка, когенерационная установка 150 кВт Мини ТЭЦ, газогенератор 150 кВт (ГГУ-150) на щепе обращайтесь :
+7 4852 33-41-81
+7 903-646-88-98

АГП-150 (ЭГП-150) ГПУ-150 газопоршневая установка, когенерационная установка 150 кВт Мини ТЭЦ, газогенератор 150 кВт (ГГУ-150) на щепе (Когенерация тепла) Системы утилизации тепла

Системы утилизации тепла газопоршневой электростанции ГПУ-150Системы утилизации тепла газопоршневой электростанции ГПУ-150

Утилизация тепла газопоршневого электроагрегата ЭГП-150

Утилизатор выхлопных газов газопоршневой электростанции ГПЭС-150Утилизатор выхлопных газов газопоршневой электростанции ГПЭС-150

Утилизатор контура охлаждения двигателя газопоршневой электростанции ГПУ-150

Когенерация тепла газовой электростанции АГП-150Когенерация тепла газовой электростанции АГП-150

Когенерация газопоршневой установки КГУ-150

Системы утилизации тепла ГПУ-150 блочного типаСистемы утилизации тепла ГПУ-150 блочного типа

Когенерация тепла БКГПЭА-150 блочно-контейнерного типа

Когенерация тепла ГПУ-150 блочно-контейнерного типаКогенерация тепла ГПУ-150 блочно-контейнерного типа

Системы утилизации тепла АГП-150 блочного типа

При работе двигателя ГПУ-150 (АГП-150) ГПЭС-150 выделяется большое количество теплоты, которое можно утилизировать с помощью теплового модуля ТМ (системы утилизации тепла СУТ) специального оборудования и затем использовать системы когенерации тепла. При этом для получения данной энергии не затрачивается дополнительное количество топлива – данный продукт является попутным при технологическом процессе выработки электрической энергии. Основные источники попутного тепла при работе газопоршневой электростанции:

  • тепло охлаждающей воды (рубашка охлаждения двигателя ЯМЗ-238 турбо)
  • тепло отходящих газов (отработавшие выхлопные газы ЯМЗ-238 турбо)
Купить АГП-150 (ЭГП-150) ГПУ-150 газопоршневая установка, когенерационная установка 150 кВт Мини ТЭЦ, газогенератор 150 кВт (ГГУ-150) на щепе обращайтесь :
+7 4852 33-41-81
+7 903-646-88-98
