Двигатель ММЗ Д-246.4
Двигатель Д 246.4-88Д (Минский моторный завод)
Дизельный двигатель ММЗ Д 246.4-88Д производства Минского моторного завода ("ММЗ" Белоруссия) - четырехцилиндровый дизельный двигатель с рядной компоновкой цилиндров, непосредственным впрыском топлива, жидкостным охлаждением, турбонаддувом, охладителем наддувочного воздуха типа "воздух-воздух", с механическим регулятором частоты вращения.
Двигатель рассчитан на эксплуатацию при температуре окружающего воздуха от +40 до -44 `С и предназначен для комплектации электроагрегатов мощностью не более 60 кВт.

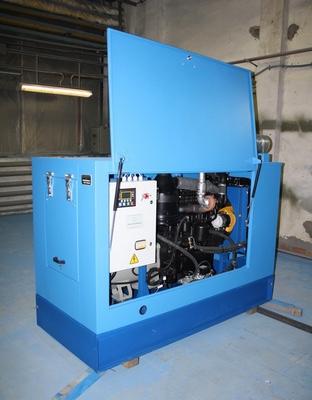

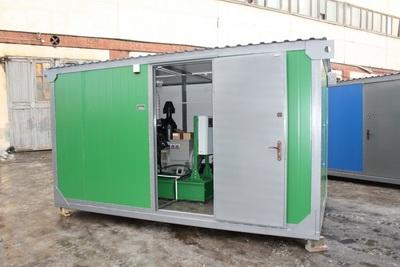

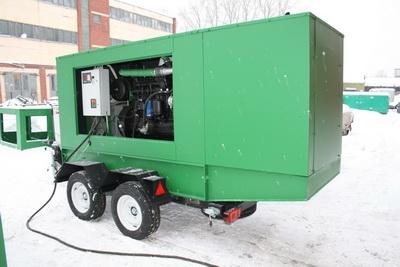

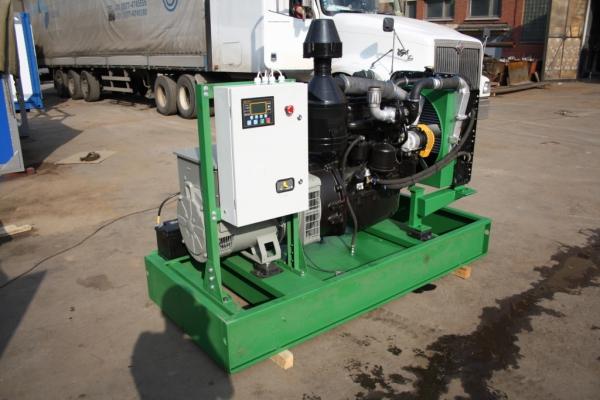

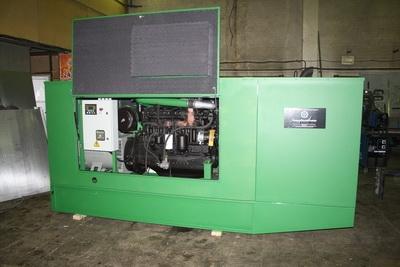

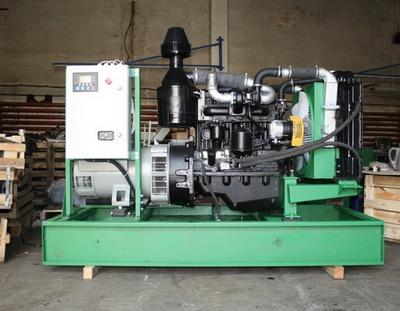

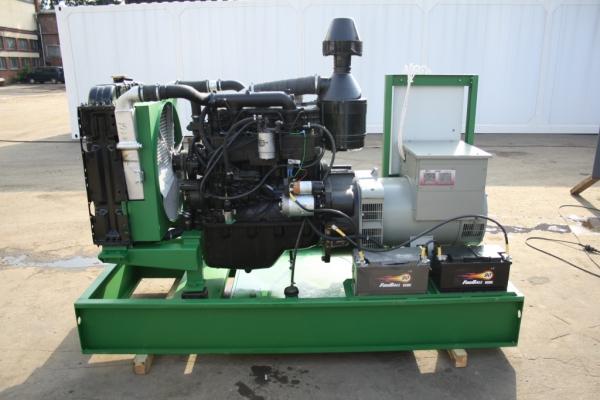

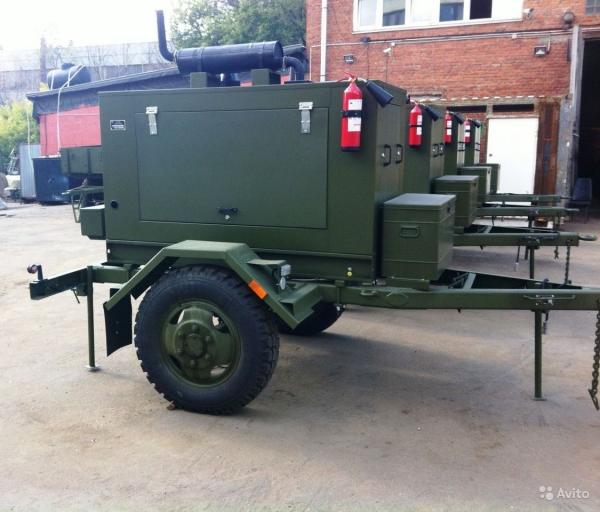

Двигатель ММЗ Д 246.4-88Д используется для комплектации дизельных электростанций серии АД-50 ММЗ, АД-60 ММЗ
Технические характеристики ММЗ Д-246.4
Наименование параметра |
Значение |
Число цилиндров |
4 |
Расположение цилиндров |
рядное, вертикальное |
Порядок работы цилиндров |
1-3-4-2 |
Диаметр цилиндра, мм |
110 |
Ход поршня, мм |
125 |
Рабочий объем, л |
4,75 |
Степень сжатия |
17,1 |
Номинальная мощность, кВт (л.с.), не менее |
77 (104,7) |
Эксплуатационная мощность, кВт (л.с.) с вспомогательным оборудованием |
74 (100,6) |
Частота вращения коленчатого вала при номинальной мощности, мин-1 |
1500 |
Частота вращения холостого хода, мин-1 - максимальная, не более - минимальная, не более |
1560 1440 |
Удельный расход топлива, г/(кВт ч) - при номинальной мощности - при эксплуатационной мощности |
210 219 |
Расход масла при работе в режиме непрерывной мощности, г/(кВт ч) |
0,4 +0,2 |
Относительный расход масла на угар, % от расхода топлива, не более |
0,4 |
Наклон внешней регуляторной характеристики (механический регулятор), % |
3 |
Способ смесеобразования |
непосредственный впрыск |
Масляный фильтр |
со сменным бумажным фильтрующим элементом |
Система подачи топлива |
разделенного типа |
Топливный насос |
776-01Э2, регулятор однорежимный, механический, прямого действия, обеспечивает возможность установки номинальной частоты вращения при любой нагрузке от 10 % до 110 % номинальной мощности при работе дизеля в составе электроагрегата, электростанции |
Топливные фильтры: - грубой очистки - тонкой очистки |
отстойник с бумажным фильтрующим элементом |
Наддув |
с наддувом и охлаждением надувочного воздуха |
Турбокомпрессор |
ТКР 6, БЗА (РБ) или типа С14 фирмы CZ (fffТурбоfff), Чехия); или типа К27 фирмы CZ (fffТурбоfff), Чехия |
Система охлаждения |
жидкостная, закрытого типа, с принудительной циркуляцией жидкости от центробежного насоса и термостатом |
Водяной насос |
центробежный с клиноременным приводом |
Вентилятор |
шестилопастный диаметр 456 мм (толкающего типа) с клиноременным приводом от коленчатого вала |
Генератор |
переменного тока номинальной мощностью 1,0 кВт, номинальным напряжением 14 В или 28 В |
Пусковое устройство |
стартер номинальным напряжением 24 В |
Заправочные объемы, л: |
|
- системы смазки двигателя |
12 |
- системы охлаждения (с заправочным объемом радиатора) |
16 (АД-40), 17 (АД-50, АД-60) |
Масса незаправленного двигателя, кг |
460 |
Назначенный ресурс дизеля до капитального ремонта, ч, не менее |
8 000 |
